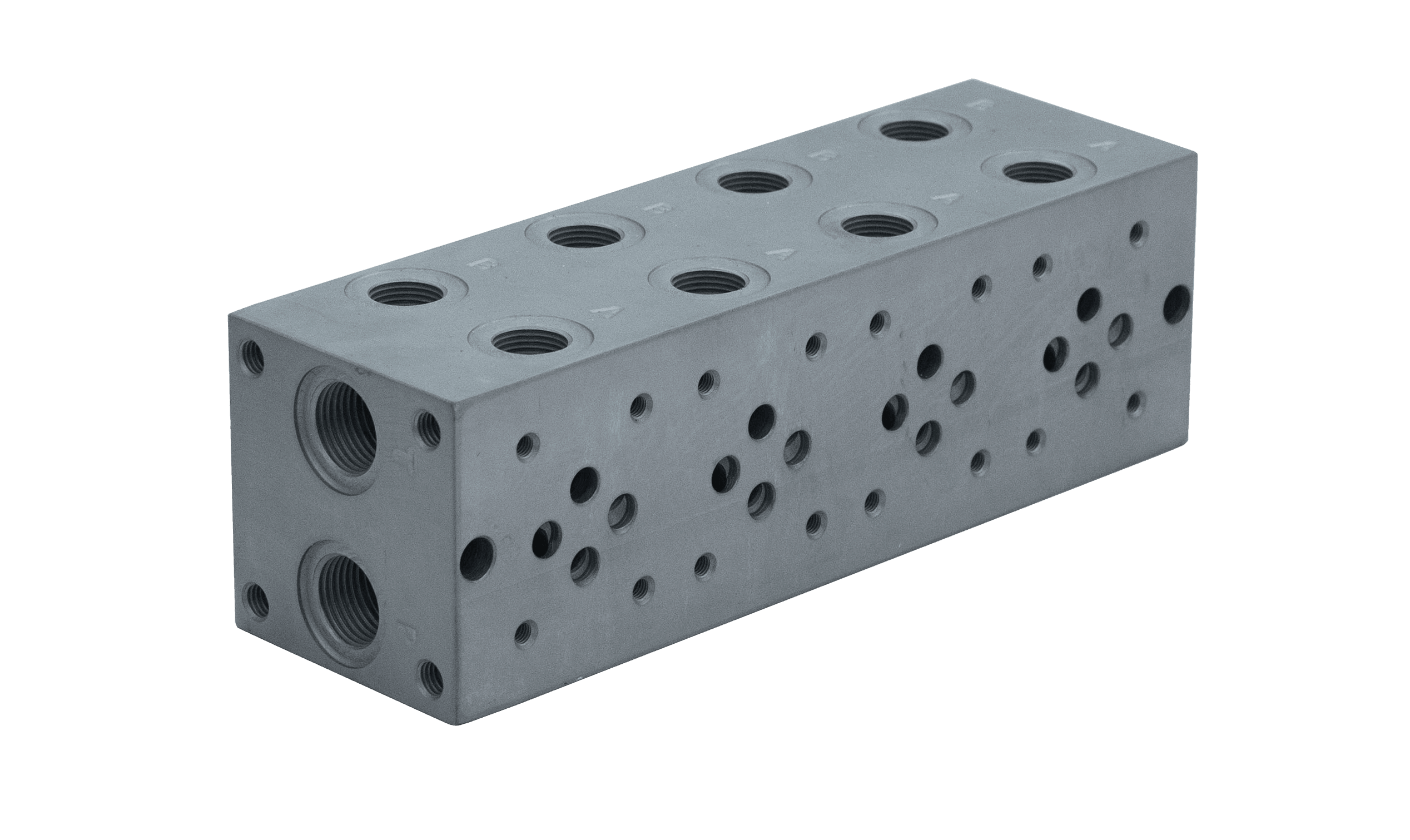

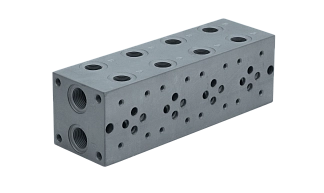

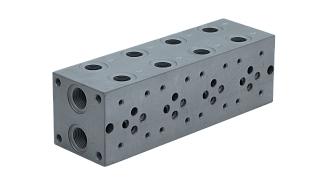

EM213/4Y - Плита для батарейного монтажа, 4 места, СЕТОР 03, каналы сбоку, сталь, P и Т = G1/2", А и В = G3/8"

EM213/4Y — четырехместная многоместная плита для батарейного монтажа клапанов и распределителей с присоединительной поверхностью CETOP 03. Изделие изготовлено из стали и предназначено для формирования четырехсекционного гидравлического блока.

Общие каналы P и T имеют резьбу G1/2" BSP, рабочие подключения A и B каждой секции — G3/8" BSP. Порты расположены сбоку. Масса четырехместного исполнения составляет 6,5 кг.

Модель применяется, когда необходимо разместить четыре аппарата на едином основании и обеспечить их питание через общий напорный канал. Индивидуальные линии A и B позволяют подключить каждую секцию к своему исполнительному механизму или отдельному гидравлическому контуру.

При проектировании блока требуется учитывать доступ к боковым портам, суммарный расход всех одновременно работающих секций и рабочие параметры установленной гидроаппаратуры.
