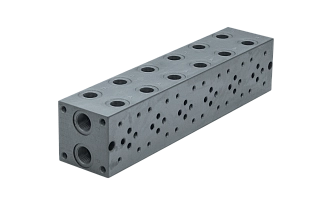

EM213/6Y - Плита для батарейного монтажа, 6 мест, СЕТОР 03, каналы сбоку, сталь, P и Т = G1/2", А и В = G3/8"

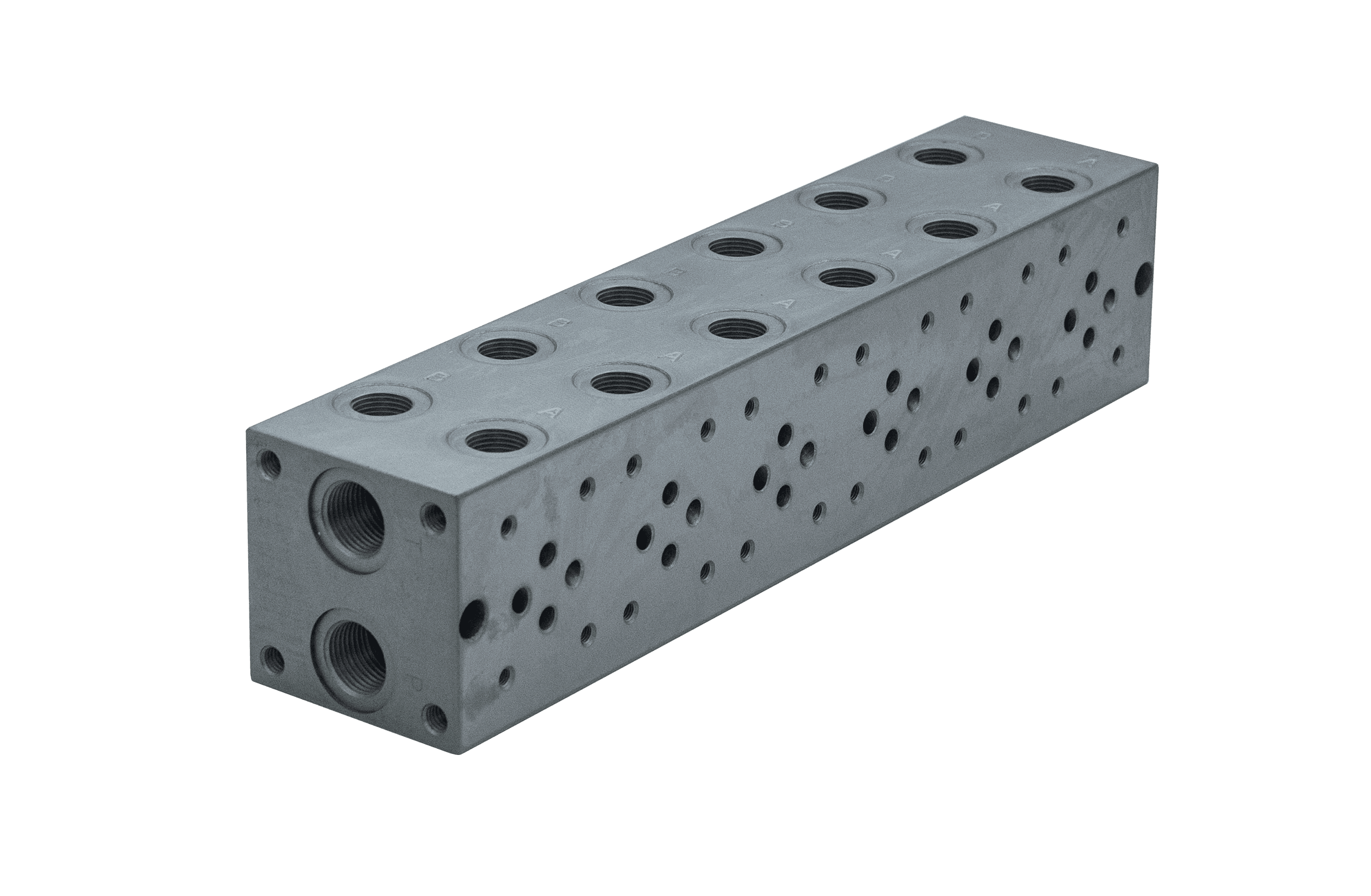

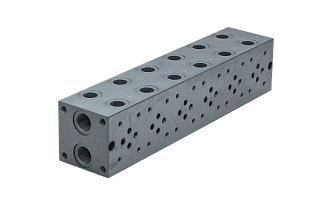

EM213/6Y — шестиместная стальная плита для батарейной установки гидроаппаратуры CETOP 03. Она предназначена для компоновки шести распределителей или клапанов на едином монтажном основании.

Каналы P и T имеют резьбу G1/2" BSP, каналы A и B каждой секции — G3/8" BSP. Все подключения расположены сбоку. Масса модели составляет 9,5 кг.

Шестисекционное исполнение применяется в гидравлических блоках с большим количеством управляемых контуров. Общие каналы позволяют сократить количество соединений в линиях питания и слива, однако увеличивают требования к проверке суммарного потока.

Перед установкой необходимо проверить компоновочное пространство, возможность обслуживания боковых соединений и допустимые параметры плиты при одновременной работе нескольких секций.
