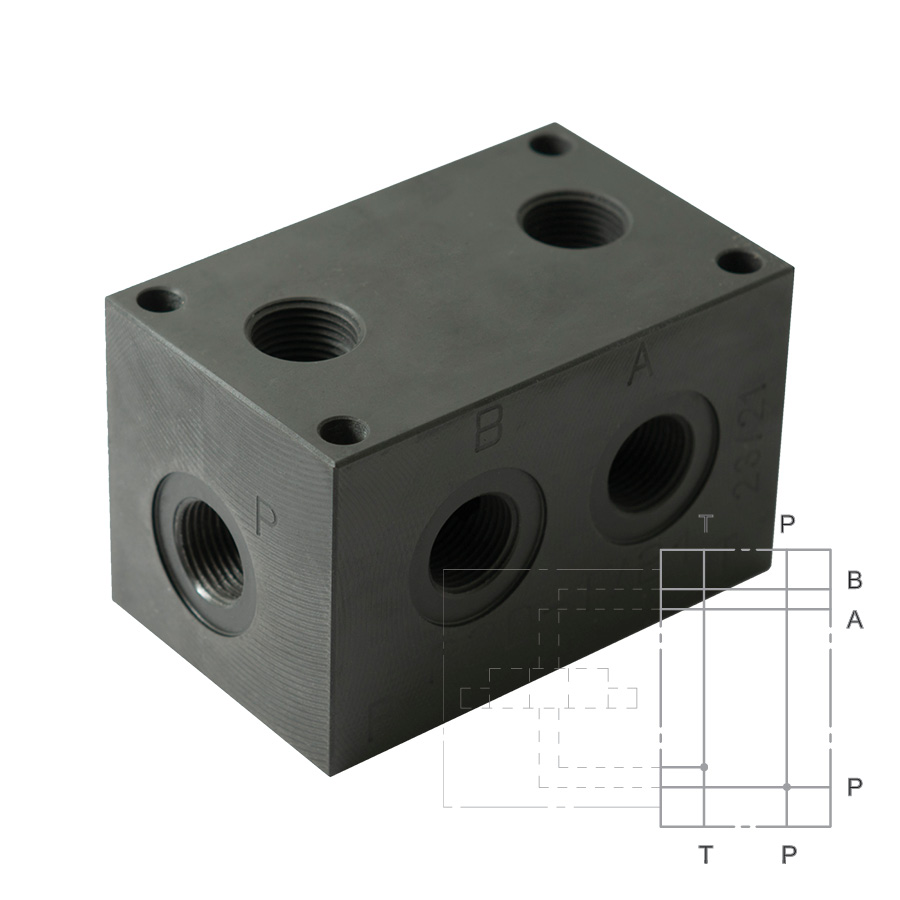

P2D-F/21 - Плита для батарейного монтажа с резьбовыми отверстиями P-T и дополнительным напорным отверстием Р, СЕТОР 3, чугун

Модульная плита P2D-F/21 предназначена для батарейного монтажа гидроаппаратуры CETOP 03. Изделие изготовлено из чугуна и имеет резьбовые отверстия для каналов P и T, а также дополнительное напорное отверстие P.

Наличие внешних резьбовых присоединений позволяет подключить напорную и сливную линии непосредственно к модульной сборке. Дополнительный порт P может использоваться для подвода или вывода напорной линии в соответствии с гидравлической схемой блока.

Плита применяется как присоединительный элемент батарейной системы, когда стандартного прохождения каналов через пакет недостаточно и требуется отдельная точка подключения напорного контура. Конкретное назначение дополнительного отверстия определяется проектом гидросистемы.

Перед установкой необходимо проверить схему внутренних соединений, расположение портов и соответствие аппаратуры поверхности CETOP 03. Дополнительный канал P нельзя подключать без учета направления потока и общей схемы сборки.
