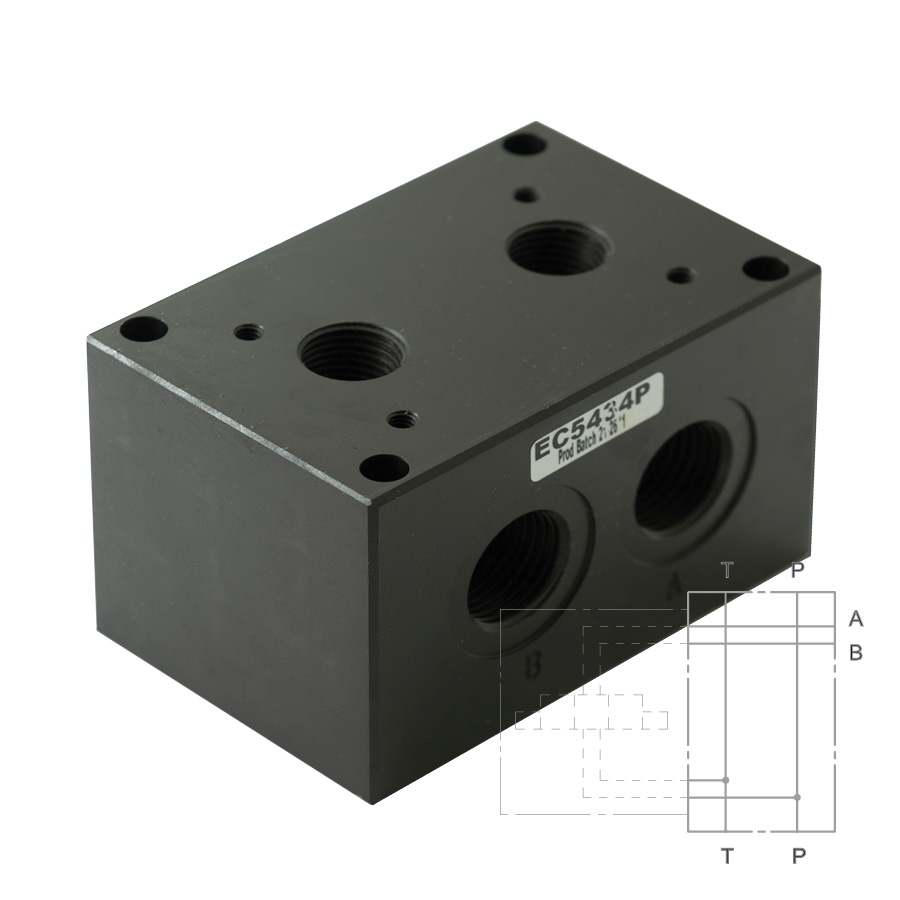

P4D-P/21_EC5434P - Плита для батарейного монтажа, СЕТОР 5; резьб. отверст. Р и Т (G1/2"), A-B резьбовые сзади G3/4"

Монтажная плита P4D-P/21_EC5434P предназначена для батарейной установки гидроаппаратуры с поверхностью CETOP 05. В конструкции предусмотрены резьбовые отверстия каналов P и T размером G1/2", а рабочие порты A и B размером G3/4" расположены сзади.

Разделение присоединений по разным поверхностям определяет компоновку трубопроводов: напорная и сливная линии подключаются через резьбовые порты P и T, а рабочие линии выводятся с задней стороны плиты.

Такое исполнение подходит для сборок, в которых линии A и B необходимо направить за монтажную панель, сохранив доступ к каналам P и T. Плита может использоваться как основание батарейной системы с гидроаппаратурой CETOP 05.

При подборе необходимо учитывать различие размеров портов: P и T выполнены с резьбой G1/2", а A и B — G3/4". Следует также проверить доступ к задним подключениям после окончательного монтажа блока.
