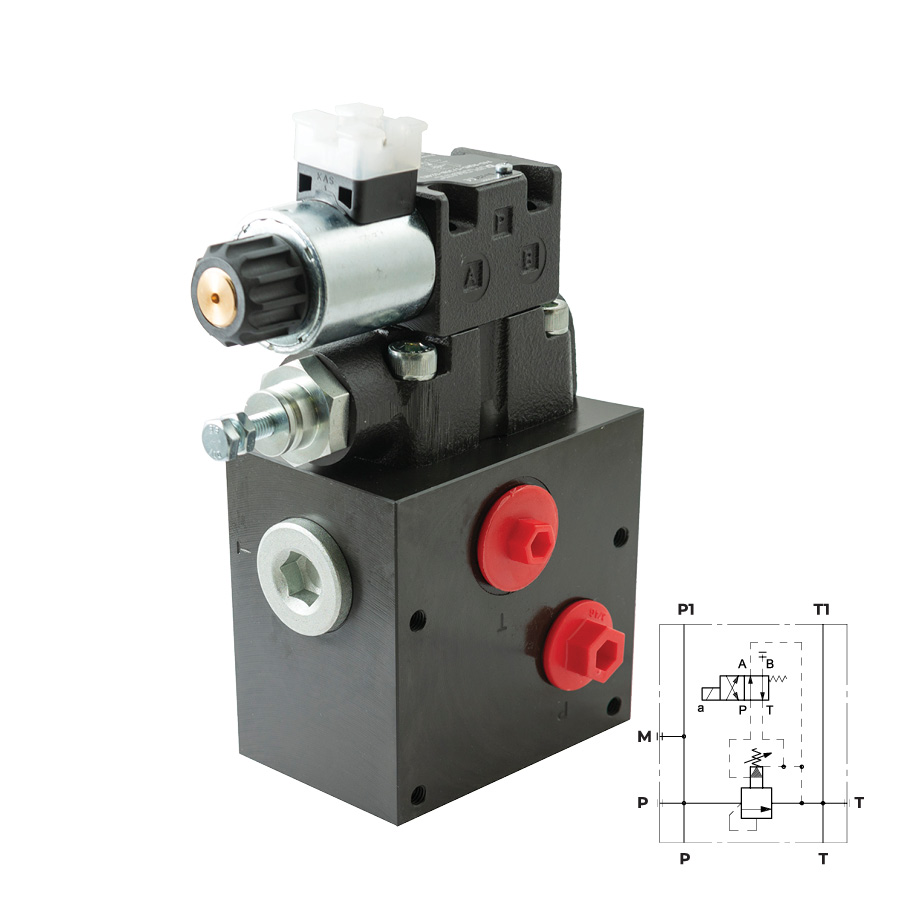

P4D-RQM5-5/30N-D24K1 - Плита модульная с предохранительным клапаном с разгрузкой, 4-250 бар

P4D-RQM5-5/30N-D24K1 — модульная плита с предохранительным клапаном и электромагнитным управлением разгрузкой напорной линии. Диапазон регулирования давления составляет от 4 до 250 бар.

Каналы P и T проходят через корпус плиты и продолжаются в каналы P1 и T1, обеспечивая включение изделия в состав модульного гидравлического блока. Для подключения манометра или датчика давления предусмотрен отдельный порт M.

Предохранительный клапан ограничивает максимальное давление в напорной линии, направляя рабочую жидкость из канала P в канал T при достижении установленного значения. Электромагнитный распределитель обеспечивает управляемую разгрузку напорного контура.

Плита применяется в гидросистемах, где требуется совместить защиту от превышения давления с дистанционным переводом насоса или напорной магистрали в режим разгрузки. Она позволяет встроить обе функции непосредственно в модульный блок без отдельной внешней обвязки.
