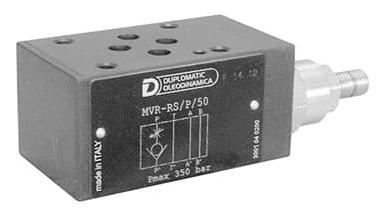

MVR-RS/P - Клапан обратный с дросселем CETOP 03
Характеристики
Артикул
MVR-RS/P
Типоразмер
DN6
Рабочее давление
350 бар
Расход
до 50 л/мин
Температура эксплуатации
–20 до +80 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Гарантия
2 года
Подробное описание
Клапан MVR-RS/P является обратным клапаном, который включает в себя также функцию дросселя.Клапан изготовлен в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Клапан может быть быстро смонтирован с распределителями CETOP 03 (DS3, DSH3, DT03) без использования труб, а только с помощью соответствующих шпилек или болтов.
Клапан используется в тех случаях, когда необходимо регулировать расход в одном направлении, избегая при этом наличия обратного потока или спонтанного осушения трубопроводов в противоположном направлении.
Регулирование расхода достигается с помощью винта с внутренней шестигранной головкой со стопорной гайкой.
Код для заказа:
1 | - | 2 | / | 3 | / | 4 | / | 5 |
MVR | RS | P | 50 | V |
1 | Обратный клапан модульного исполнения по стандарту CETOP 03 | |
2 | Вариант исполнения | RS = дроссель в линии P |
3 | Вариант исполнения | P = обратный клапан на магистрали P |
4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59 |
5 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
Пример кода для заказа: MVR-RS/P/50 - обратный клапан с дросселем, модульный монтаж, 350 бар, CETOP 03, Р, давление открытия 1 бар
Скачать 2D и 3D модели товара «Клапан обратный с дросселем CETOP 03 MVR-RS/P» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Доставка и оплата
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Тип клапана давления
Обратный
Монтаж клапана
Установка на плиту
Производитель
DUPLOMATIC MS S.p.a.
