NHS - Гидроцилиндры по стандарту R58H

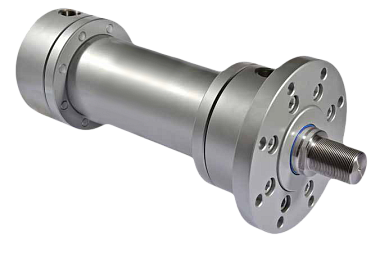

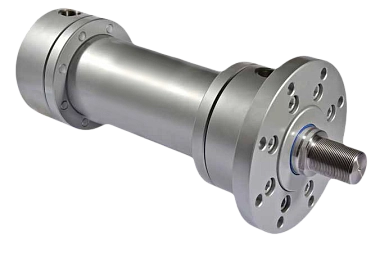

Гидроцилиндры NHS по стандарту R58H для промышленного оборудования

Серия NHS — гидравлические цилиндры промышленного исполнения по стандарту R58H. Номинальное рабочее давление составляет 160 бар; по запросу доступно исполнение на 250 бар. Серия выпускается с диаметрами поршня от 50 до 200 мм и предусматривает различные способы монтажа, варианты исполнения штока, демпфирование и высокотемпературные уплотнения.

Гидравлические цилиндры NHS поставляются под заказ. Конкретное исполнение выбирается по требуемому усилию, диаметру поршня и штока, рабочему ходу, способу крепления, температуре эксплуатации и другим параметрам гидропривода.

Технические характеристики гидроцилиндров NHS

Диаметры поршня и штока гидроцилиндров NHS

Гидроцилиндры NHS выпускаются с диаметрами поршня 50, 63, 80, 100, 125, 160 и 200 мм. Соответствующий ряд диаметров штока составляет 28, 36, 45, 56, 70, 90 и 110 мм.

Диаметр штока необходимо выбирать с учетом создаваемого усилия, рабочего хода и условий нагружения. В каталоге серии приведена диаграмма подбора штока по осевому усилию и опорной длине, а также расчетные значения толкающего усилия для каждого диаметра поршня при давлении до 160 бар.

Монтажные исполнения гидравлических цилиндров NHS

Серия NHS предусматривает несколько способов крепления цилиндра и присоединения его к рабочему механизму:

• ÖFB — передний фланец;
• AFB — задний фланец;
• AEB — проушина;
• AEBK — проушина со сферическим шарниром;
• OEB — цапфы на промежуточной опоре;
• AB — крепление на лапах.

Дополнительно предусмотрены наконечники штока ÖEB и ÖEBK, в том числе исполнение со сферическим шарниром. Способ монтажа выбирается в зависимости от схемы приложения нагрузки, кинематики механизма и конструкции оборудования.

Исполнения штока гидроцилиндров NHS

Стандартный шток гидроцилиндра NHS изготавливается из стали Ck45 и имеет хромированную рабочую поверхность. Для специальных условий эксплуатации предусмотрены дополнительные исполнения:

• RH — закаленный и хромированный шток;
• RS — хромированный шток из нержавеющей стали AISI 304.

Выбор исполнения штока зависит от механической нагрузки и условий окружающей среды, в которых работает гидроцилиндр.

Демпфирование и уплотнения гидроцилиндров NHS

Гидравлические цилиндры NHS могут поставляться с демпфированием, обозначаемым в коде заказа символом Y. Демпфирование используется для снижения динамической нагрузки при приближении поршня к крайнему положению.

В стандартном исполнении применяются уплотнения NBR + PU. Для работы при повышенной температуре предусмотрено исполнение SV с уплотнениями Viton. Стандартный рабочий температурный диапазон составляет от −20 до +80 °C, для исполнения SV — от −20 до +150 °C.

Рабочий ход гидравлических цилиндров NHS

Стандартный ряд рабочих ходов серии NHS включает 100, 200, 300, 400 и 500 мм. Гидроцилиндры с ходом более 500 мм выполняются по запросу; такое исполнение требует отдельного согласования технических параметров.

При выборе длинноходового цилиндра необходимо учитывать устойчивость штока при сжимающей нагрузке. Для этой цели в каталоге серии приведена диаграмма зависимости допустимого усилия от опорной длины и диаметра штока.

Код заказа гидроцилиндров NHS

Исполнение гидроцилиндра определяется кодом заказа, в котором указываются диаметр поршня и штока, рабочий ход, способ монтажа, наличие демпфирования, тип уплотнений и исполнение штока.

Например, код NHS-63/36-0200-ÖFB-SV-RS соответствует гидроцилиндру с номинальным давлением 160 бар, диаметром поршня 63 мм, штоком 36 мм, ходом 200 мм, передним фланцевым креплением, высокотемпературными уплотнениями и хромированным штоком из нержавеющей стали AISI 304.

Комплекты уплотнений для гидроцилиндров NHS

Для гидроцилиндров NHS предусмотрены отдельные комплекты уплотнений. Комплект выбирается по диаметру поршня и штока, наличию демпфирования и типу уплотнений. Доступны стандартные комплекты NBR или NBR + PU и высокотемпературные комплекты Viton для исполнения SV.

Для цилиндров с нестандартным давлением или специальным исполнением комплект уплотнений необходимо подбирать с учетом фактической конфигурации гидроцилиндра.

Подбор, заказ и поставка гидроцилиндров NHS

ПНЕВМАКС выполняет подбор и поставку гидроцилиндров NHS по параметрам промышленного гидропривода. При подборе учитываются рабочее давление, требуемое усилие, диаметр поршня и штока, ход, способ монтажа, условия эксплуатации, необходимость демпфирования, высокотемпературных уплотнений и специального исполнения штока.

Гидроцилиндры NHS поставляются под заказ. Чтобы купить или заказать гидравлический цилиндр NHS, необходимо определить основные рабочие параметры и требуемое исполнение. Цена гидроцилиндра NHS зависит от типоразмера, рабочего хода, способа крепления и выбранных опций и предоставляется по запросу. Поставка осуществляется по России.
