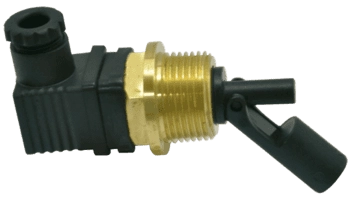

P540 - Датчик уровня электромагнитный
Электромагнитный датчик уровня серии 540 предназначен для контроля уровня жидкости. При перемещении поплавка до установленного положения датчик переключает электрический контакт. Исполнение P540F8-500/1 имеет переключающий контакт НО+НЗ.
Корпус датчика выполнен из латуни, поплавок - из маслобензостойкого нейлона. Ход поплавка составляет 43 мм. Для подключения используется резьбовое присоединение R1".
Технические характеристики датчика уровня P540
| Характеристика | Значение |
|---|---|
| Тип | электромагнитный датчик уровня |
| Тип контакта | НО+НЗ, переключающий |
| Максимальное рабочее напряжение | 50 В AC/DC |
| Максимальный коммутируемый ток | 0,25 А |
| Присоединение | R1" |
| Ход поплавка | 43 мм |
| Материал корпуса | латунь |
| Материал поплавка | маслобензостойкий нейлон |
| Температура эксплуатации | -10...+120 °C |
| Погрешность настройки | 10-30 % |
| Степень защиты | IP65 |
| Электроразъём | в комплекте |
Принцип работы и подключение
Изменение уровня жидкости перемещает поплавок датчика. При достижении точки срабатывания происходит переключение электрического контакта между состояниями НО и НЗ. Такой принцип позволяет использовать один датчик для формирования сигнала при достижении контролируемого уровня жидкости.
При подборе необходимо учитывать положение контролируемого уровня, присоединение R1", допустимую температуру среды и электрические параметры подключаемой цепи.

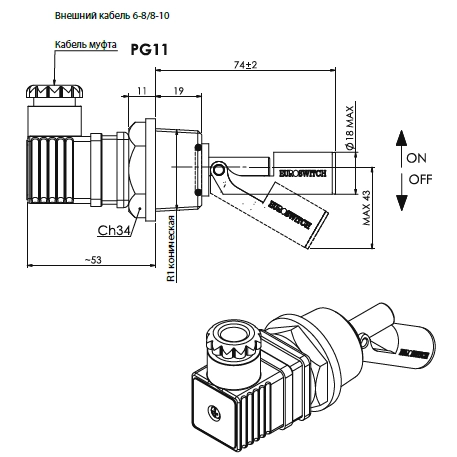

Скачать 2D и 3D модели товара «Датчик уровня электромагнитный P540» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Купить датчик уровня P540F8-500/1
В ПНЕВМАКС можно купить электромагнитный датчик уровня P540F8-500/1 с переключающим контактом НО+НЗ, присоединением R1" и электроразъёмом в комплекте. При необходимости специалисты ПНЕВМАКС помогут проверить соответствие датчика параметрам оборудования и электрической цепи.
