PCM5 - Компенсатор давления прямого действия 2х или 3х линейный с фиксированной или регулируемой настройкой
Клапан PCM5 является двухлинейным регулятором давления, спроектированным в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Предназначен для поддержания на постоянном уровне заданного перепада давления между магистралью P и магистралями A и B (на выбор).
Обычно этот клапан используется совместно с пропорциональными распределителями CETOP 05 (DS5) для того, чтобы регулировать расход независимо от колебаний давления.
Выбор давления управления от магистралей А или В осуществляется автоматически посредством логического клапана «ИЛИ», встроенного в компенсатор.
Настройка компенсатора фиксированная (4 или 8 бар) и может быть выбрана при заказе.
| 1 | 2 | - | 3 | 4 | / | 5 | 6 |
| PCM | 5 | P | 4 | 10 | N |
| 1 | Компенсатор давления модульного исполнения | |
| 2 | Типоразмер | 5 = CETOP 05 |
| 3 | Вариант исполнения | P = регулирование в магистрали P с управлением от магистралей A и B |
| 4 | Настройка компенсатора |
4 = 4 бара 8 = 8 бар |
| 5 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
Пример кода для заказа: PCM5-P8/11N - компенсатор давления модульный 2-х линейный, 83 бар, 80 л/мин

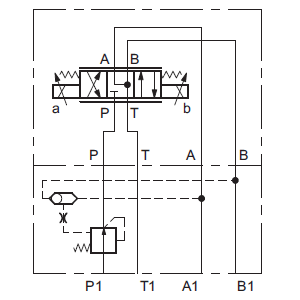

Пример применения:
Скачать 2D и 3D модели товара «Компенсатор давления прямого действия 2х или 3х линейный с фиксированной или регулируемой настройкой CETOP 05 PCM5» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
