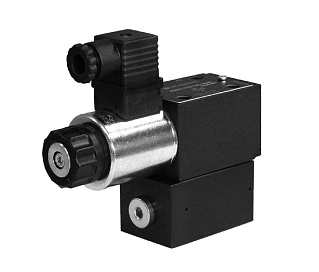

PRE3 - Клапан предохранительный c пилотным пропорциональным электронным управлением CETOP 03
Клапан PRE3 представляет собой перепускной предохранительный клапан с пилотным пропорциональным электронным управлением и стыковой монтажной поверхностью ISO 4401-03 (CETOP 03).
Клапан предназначен для непрерывного регулирования и ограничения давления в гидравлической системе. Давление изменяется пропорционально току, подаваемому на электромагнит пилотной ступени.
Управление PRE3 может осуществляться непосредственно от источника питания с регулятором тока или через соответствующий электронный блок. Применение специализированного блока управления позволяет согласовать работу клапана с контроллером и настроить параметры управляющего сигнала.
Серия выпускается с пятью диапазонами регулирования давления до 350 бар, электромагнитами на 12 или 24 В постоянного тока и уплотнениями для различных типов рабочей жидкости.
Принцип работы и особенности конструкции
PRE3 имеет двухкаскадную конструкцию. Пропорциональный электромагнит управляет пилотной ступенью, которая формирует давление управления для основного запорно-регулирующего элемента. Изменение тока электромагнита приводит к изменению давления настройки клапана.
Пилотное управление позволяет использовать PRE3 при расходе рабочей жидкости до 40 л/мин. Минимальное регулируемое давление и фактическое максимальное давление зависят от расхода в гидравлическом контуре.
В конструкции предусмотрен механический ограничитель максимального давления, работающий независимо от управляющего тока. Он ограничивает давление при превышении максимального тока электромагнита и повышает безопасность работы гидросистемы.
Катушка закреплена на арматурной трубке с возможностью поворота на 360°, что позволяет выбрать удобное положение электрического разъема при монтаже.
Диапазоны регулирования давления
Клапаны PRE3 выпускаются в пяти исполнениях:
- PRE3-025 — 4–25 бар;
- PRE3-070 — 4–70 бар;
- PRE3-140 — 4–140 бар;
- PRE3-210 — 5–210 бар;
- PRE3-350 — 5–350 бар.
Диапазон давления настраивается изготовителем при расходе 10 л/мин. При увеличении расхода фактическое максимальное давление может изменяться в соответствии с рабочими характеристиками клапана.
Технические характеристики
| Параметр | Значение |
|---|---|
| Монтажная поверхность | ISO 4401-03, CETOP 03 |
| Максимальное рабочее давление в порту P | 350 бар |
| Максимальное давление в порту T | 2 бар |
| Минимальный расход | 2 л/мин |
| Максимальный расход | 40 л/мин |
| Гистерезис при ШИМ 200 Гц | менее 5% диапазона давления |
| Воспроизводимость | менее ±1,5% диапазона давления |
| Температура окружающей среды | от −20 до +60 °C |
| Температура рабочей жидкости | от −20 до +80 °C |
| Диапазон вязкости рабочей жидкости | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Требуемая чистота рабочей жидкости | класс 18/16/13 по ISO 4406:1999 |
| Масса | 3,5 кг |
| Степень защиты электромагнита | IP65 |
Электрические исполнения
Клапаны PRE3 выпускаются с пропорциональными электромагнитами на 12 и 24 В постоянного тока.
| Параметр | 12 В DC | 24 В DC |
|---|---|---|
| Сопротивление катушки при 20 °C | 3,66 Ом | 17,6 Ом |
| Максимальный ток | 1,88 А | 0,86 А |
| Продолжительность включения | 100% | 100% |
Электрическое подключение выполняется через разъем EN 175301-803. Разъем входит в комплект поставки клапана.
Типичное время отклика, измеренное для PRE3-210 при расходе 10 л/мин и объеме рабочей жидкости под давлением 1 л:
- при изменении управляющего сигнала от 0 до 100% — 80 мс;
- при изменении управляющего сигнала от 100 до 0% — 40 мс.
Фактическое время отклика зависит от расхода и объема рабочей жидкости в гидравлическом контуре.
Уплотнения и рабочие жидкости
Стандартное исполнение с уплотнениями NBR предназначено для работы с минеральными гидравлическими маслами типов HL и HM по ISO 6743-4.
Исполнения с уплотнениями FPM применяются с рабочими жидкостями типа HFDR на основе фосфатных эфиров.
Обозначение уплотнений в коде клапана:
- N — NBR для минеральных масел;
- V — FPM для специальных рабочих жидкостей.
Применение жидкостей типов HFA, HFB и HFC требует дополнительного согласования.

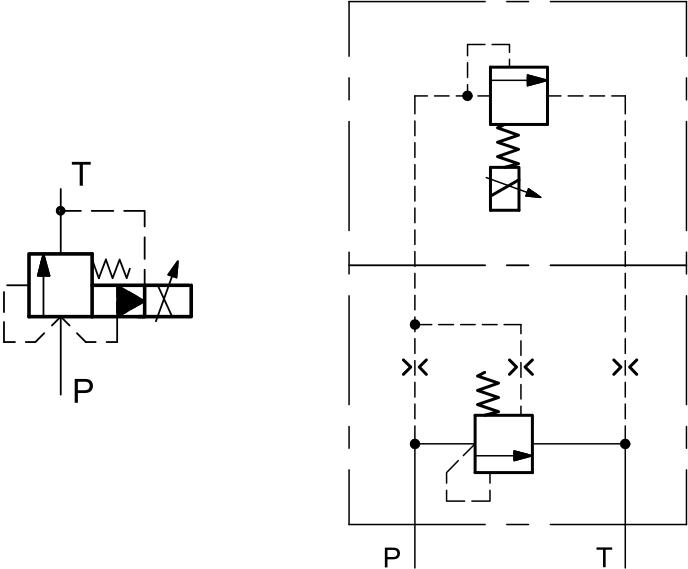

Обозначение на гидравлических схемах:
Электронные блоки управления
Для управления клапанами PRE3 применяются следующие электронные блоки:
| Код заказа | Напряжение | Тип |
| EDC-112 | 24 В пост. тока | штекер |
|
EDC-142 |
12 В пост. тока | штекер |
| EDM-M112 | 24 В пост. тока | на DIN-рейку |
| EDM-M142 | 12 В пост. тока | на DIN-рейку |
Электронный блок выбирается с учетом напряжения электромагнита и параметров системы управления.
Монтажные плиты
Для установки клапанов PRE3 применяются монтажные плиты CETOP 03:
| С задним расположением присоединительных отверстий |
PMMD-AI3G |
| С боковым расположением присоединительных отверстий |
PMMD-AL3G |
| Размеры отверстий P, T, A, B |
3/8’’ BSP |
Монтаж и подключение
Клапан допускается устанавливать горизонтально или вертикально электромагнитом вниз. При установке электромагнитом вверх возможны отклонения минимального регулируемого давления от значений, указанных в рабочих характеристиках.
Перед первым запуском и после длительного простоя необходимо удалить воздух через сапун на торце арматурной трубки. Порт T должен быть непосредственно соединен с баком. Максимально допустимое давление в линии T — 2 бар.
Нестабильное регулирование давления
При нестабильной работе клапана PRE3 необходимо проверить наличие воздуха в гидросистеме, давление в линии T, чистоту рабочей жидкости и параметры внешнего электронного блока управления. Для серии PRE3 особое значение имеют правильная настройка минимального и максимального тока, соответствие блока напряжению электромагнита и частота ШИМ 200 Гц.
Общий порядок проверки гидравлической и электрической частей системы приведен в статье Причины нестабильного регулирования давления пропорциональными клапанами.
Код для заказа:
| 1 | - | 2 | / | 3 | 4 | - | 5 | / | 6 |
| PRE3 | 140 | 20 | N | D12 | K1 |
| 1 | Регулятор давления с электронным пропорциональным управлением по стандарту CETOP 03 | |
| 2 | Диапазон регулировки давления |
025 = до 25 бар 070 = до 70 бар 140 = до 140 бар 210 = до 210 бар 350 = до 350 бар |
| 3 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 4 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 5 | Напряжение питания катушки |
D12 = 12 В пост. тока D24 = 24 В пост. тока |
| 6 | Электрическое соединение катушки | K1 = вилка электроразъема DIN 43650 (стандарт) |
Скачать 2D и 3D модели товара Клапан предохранительный c пилотным пропорциональным электронным управлением CETOP 03 PRE3 Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Пропорциональные предохранительные клапаны PRE3 применяются для электронного регулирования и ограничения давления в гидравлических системах. Пилотное управление позволяет работать с расходом до 40 л/мин, а стыковая монтажная поверхность CETOP 03 обеспечивает установку клапана на стандартные монтажные плиты и гидравлические блоки.
В каталоге ПНЕВМАКС можно купить клапаны PRE3 с диапазонами регулирования давления до 70, 140 и 350 бар, электромагнитами на 12 и 24 В постоянного тока, а также уплотнениями NBR и FPM. Конструкция, технические характеристики и особенности подбора представлены во вкладке «Подробное описание».
