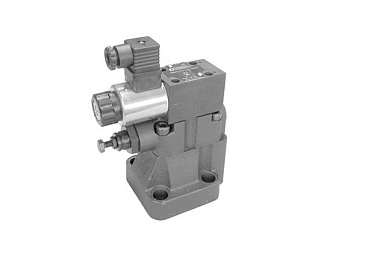

PRE* - Клапан предохранительный c пилотным пропорциональным электронным управлением CETOP R06/R08/R10
Клапан PRE представляет собой перепускной предохранительный клапан с пилотным пропорциональным электронным управлением и монтажной поверхностью по стандарту ISO 6264. В зависимости от типоразмера клапаны соответствуют монтажным поверхностям CETOP R06, R08 или R10.
Клапаны PRE предназначены для электронного регулирования и ограничения давления в гидравлических системах с большим расходом рабочей жидкости. Двухкаскадная конструкция позволяет пропускать полный расход насоса при небольшом перепаде давления через клапан, что снижает гидравлические потери в системе.
Давление регулируется пропорционально току, подаваемому на электромагнит пилотной ступени. Управление может выполняться непосредственно от источника питания с регулятором тока либо через отдельный электронный блок управления.
ПНЕВМАКС поставляет пропорциональные предохранительные клапаны PRE под заказ. При выборе исполнения учитываются требуемый диапазон давления, максимальный расход, монтажный типоразмер, напряжение электромагнита и параметры электронной системы управления.
Принцип работы и конструкция
Клапан PRE имеет двухкаскадную конструкцию, состоящую из основной и пилотной ступеней. Пропорциональный электромагнит управляет пилотной ступенью, которая формирует давление управления для основного запорно-регулирующего элемента.
Изменение тока электромагнита приводит к изменению давления настройки клапана. Благодаря пилотному управлению клапаны PRE применяются в гидросистемах с расходом до 500 л/мин, для которых клапаны прямого действия имеют недостаточную пропускную способность.
Большие проходные сечения уменьшают перепад давления на основном каскаде и связанные с ним потери энергии.
В пилотную ступень встроен механический ограничитель максимального давления, работающий независимо от управляющего тока. Ограничитель предотвращает превышение допустимого давления, в том числе при токе электромагнита выше установленного максимального значения.
Клапан также оснащен предохранительным элементом ручной настройки. Его заводская настройка превышает максимальное значение соответствующего диапазона регулирования и выполняет функцию дополнительного ограничения давления.
Типоразмеры и диапазоны регулирования
Клапаны PRE выпускаются в трех типоразмерах:
| Исполнение | Монтажная поверхность | Максимальный расход |
|---|---|---|
| PRE10 | ISO 6264-06, CETOP R06 | 200 л/мин |
| PRE25 | ISO 6264-08, CETOP R08 | 400 л/мин |
| PRE32 | ISO 6264-10, CETOP R10 | 500 л/мин |
Для серии предусмотрено пять диапазонов регулирования давления:
- PRE*-025 — до 25 бар;
- PRE*-070 — до 70 бар;
- PRE*-140 — до 140 бар;
- PRE*-210 — до 210 бар;
- PRE*-350 — до 350 бар.
Электромагниты выпускаются на номинальное напряжение 12 или 24 В постоянного тока. Электрическое подключение выполняется через разъем EN 175301-803.
Технические характеристики
| Параметр | PRE10 | PRE25 | PRE32 |
|---|---|---|---|
| Максимальное рабочее давление | 350 бар | 350 бар | 350 бар |
| Максимальный расход | 200 л/мин | 400 л/мин | 500 л/мин |
| Гистерезис при ШИМ 200 Гц | менее 5% от номинального давления | менее 5% | менее 5% |
| Воспроизводимость | менее ±1,5% от номинального давления | менее ±1,5% | менее ±1,5% |
| Температура окружающей среды | от −20 до +60 °C | от −20 до +60 °C | от −20 до +60 °C |
| Температура рабочей жидкости | от −20 до +80 °C | от −20 до +80 °C | от −20 до +80 °C |
| Диапазон вязкости | 10–400 сСт | 10–400 сСт | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт | 25 сСт | 25 сСт |
| Требуемая чистота жидкости | класс 18/16/13 по ISO 4406:1999 | класс 18/16/13 | класс 18/16/13 |
| Масса | 5 кг | 5,8 кг | 8 кг |
Типичное время отклика зависит от расхода и объема жидкости под давлением. Для исполнения PRE32-210 при расходе 50 л/мин и объеме жидкости 2 л время отклика составляет 120 мс при изменении сигнала от 0 до 100% и 90 мс при снижении сигнала от 100 до 0%.
Электронные блоки управления
Для управления клапанами PRE применяются отдельные электронные блоки:
| Код заказа | Напряжение | Тип |
|---|---|---|
| EDC-110 | 24 В постоянного тока | штекер |
| EDM-M110 | 24 В постоянного тока | установка на DIN-рейку |
| EDM-M140 | 12 В постоянного тока | установка на DIN-рейку |
| UEIK-11 | 24 В постоянного тока | Eurocard |
Электронный блок подбирается с учетом напряжения электромагнита, типа монтажа, параметров управляющего сигнала и требований системы автоматизации.
Монтажные плиты
Для установки клапанов PRE применяются плиты с задним расположением присоединительных отверстий:
| Параметр | PRE10 | PRE25 | PRE32 |
|---|---|---|---|
| Код монтажной плиты | PMRQ3-AI4G | PMRQ5-AI5G | PMRQ7-AI7G |
| Размеры портов P, T | P — 1/2″ BSP; T — 3/4″ BSP | 1″ BSP | 1 1/4″ BSP |
| Размер порта X | 1/4″ BSP | 1/4″ BSP | 1/4″ BSP |
Рекомендации при нестабильном регулировании давления
При нестабильной работе клапана PRE* необходимо проверить наличие воздуха в клапане и гидросистеме, состояние пилотных каналов, параметры внешнего электронного блока управления и влияние других клапанов давления в контуре.
Для этой серии особое значение имеют частота ШИМ 200 Гц, корректная настройка минимального и максимального тока электронного усилителя, соответствие параметров электромагнита выбранному блоку управления и экранирование кабеля между контроллером, усилителем и клапаном.
Общий порядок проверки гидравлической и электрической частей системы приведен в статье «Причины нестабильного регулирования давления пропорциональными клапанами»
Подбор и заказ клапанов PRE
Заказать пропорциональный предохранительный клапан PRE можно в исполнении CETOP R06, R08 или R10 с требуемым диапазоном регулирования давления и напряжением электромагнита.
Для подбора необходимо указать:
- максимальное рабочее давление;
- требуемый диапазон регулирования;
- максимальный расход рабочей жидкости;
- монтажный типоразмер;
- напряжение электромагнита;
- параметры управляющего сигнала;
- тип рабочей жидкости;
- требования к монтажной плите и электронному блоку управления.
ПНЕВМАКС выполняет подбор клапана, электронного блока и монтажной плиты по параметрам гидравлической системы. Клапаны PRE и комплектующие поставляются под заказ.
Код для заказа:
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 | 7 |
| PRE | 25 | 140 | 10 | N | D24 | K1 |
| 1 | Перепускной предохранительный клапан с электронным пропорциональным управлением | |
| 2 | Типоразмер |
10 = CETOP R06 (Максимальный расход = 200 л/мин) 25 = CETOP R08 (Максимальный расход = 400 л/мин) 32 = CETOP R10 (Максимальный расход = 500 л/мин) |
| 3 | Диапазон регулировки давления |
070 = до 70 бар 140 = до 140 бар 210 = до 210 бар 350 = до 350 бар |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 6 | Напряжение питания катушки |
D12 = 12 В пост. тока D24 = 24 В пост. тока |
| 7 | Электрическое соединение катушки | K1 = вилка электроразъема DIN 43650 (стандарт) |
Пример кода для заказа: PRE10-210/10N-D24K1 - предохранительный клапан, пилотный, пропорциональный, CETOP R06, 210 бар, 200 л/мин.
