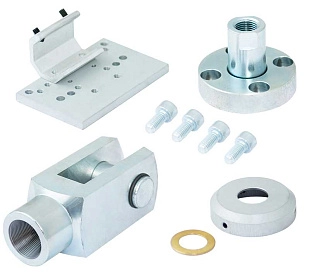

Принадлежности для силовых пневмоцилиндров

Характеристики
Диаметры поршня
32 мм - 200 мм
Серии пневмоцилиндров
1303-1308
Серии пневмоцилиндров
1319-1321, 1386-1388, 1396-1398, 1390-1392


Подробное описание

Принадлежности, используемые  для монтажа усиленных пневмоцилиндров и крепления датчиков серий 1303-1308

Позиция
Описание
Коды для заказа
CNOMO
CETOP
ISO
1 Лапы короткие 1303.∅.05/1F
1303.∅.05/1F
1303.∅.05/1F
2 Лапы высокие 1303.∅.05F
1304.∅.05F
1304.∅.05F
3 Фланец передний 1303.∅.03F
1304.∅.03F
1304.∅.03F
4 Гайка штока 1300.∅.18F
1301.∅.18F
1302.∅.18F
5 Вилка штока 1300.∅.13F
1301.∅.13F
1302.∅.13F
6 Вилка штока с защелкой 1300.∅.13/1F
1301.∅.13/1F
1302.∅.13/1F
7 Фланец задний 1303.∅.04F
1304.∅.04F
1304.∅.04F
8 Проушина со штифтом /
1304.∅.09/1F**
1304.∅.09/1F**
9 Лапа широкая внутренняя 1303.∅.06F*
/
/
10 Лапа широкая внешняя 1303.∅.07F
/
/
11 Вилка передняя 1303.∅.08F
1304.∅.08F
1304.∅.08F
12 Вилка задняя со штифтом 1303.∅.09F
1304.∅.09F
1304.∅.09F
13 Опора шарнирная прямая 1303.∅.10F*
/
/
14 Опора шарнирная угловая 1303.∅.11F*
/
/
15 Опора (подвеска) промежуточная 1300.∅.12F
1300.∅.12F
1300.∅.12F
16 Проушина штока со штифтом 1300.∅.14F
/
/

* - можно использовать с цилиндрами по CETOP-ISO, но стандартами это не предусмотрено.
** - можно использовать с цилиндрами по CNOMO, но стандартом это не предусмотрено.

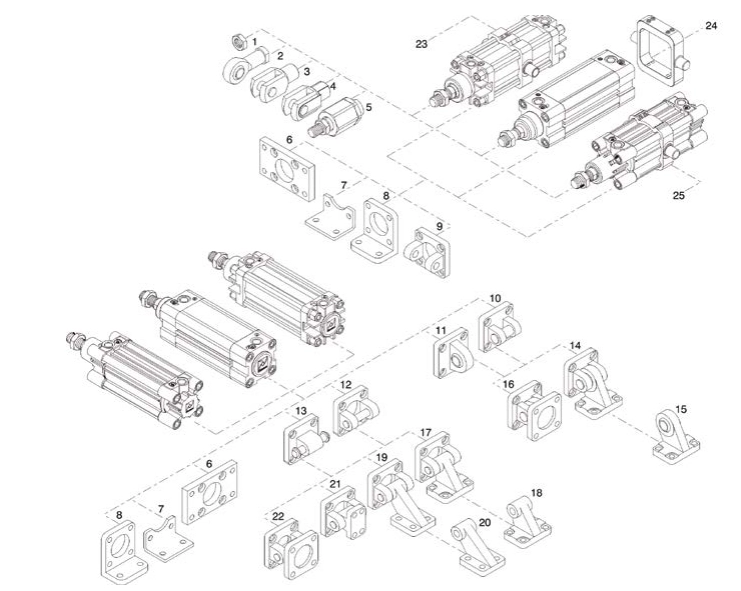

Принадлежности, используемые для монтажа силовых цилиндров и крепления датчиков серий 1319-1321, 1386-1388, 1396-1398, 1390-1392

ISO 15552.jpg

Позиция
Описание
Коды для заказа
Алюминий Сталь
1 Гайка штока / 1320.∅.18F
2 Наконечник шаровой / 1320.∅.32F
3 Вилка штока / 1320.∅.13F
4 Вилка штока с защелкой / 1320.∅.13/1F
5 Шарнир шаровой / 1320.∅.33F
6 Фланец 1390.∅.03F
1390.∅.03FP
1380.∅.03F
7 Лапы короткие / 1320.∅.05/1F
8 Лапы стандартные 1320.∅.05F /
9 Вилка передняя 1380.∅.08F 1320.∅.19F
10 Вилка задняя со штифтом (узкая) 1380.∅.30F 1320.∅29F
11 Проушина со сферическим шарниром 1380.∅.15F 1320.∅.25F
12 Вилка задняя со штифтом 1380.∅.09F 1320.∅.20F
13 Проушина со штифтом 1380.∅.09/1F 1320.∅.21F
14 Шарнир сферический угловой в сборе / 1320.∅.27F
15 Проушина угловая со сферическим шарниром / 1320.∅.28F
16 Шарнир сферический прямой в сборе 1380.∅.36F 1320.∅26F
17 Шарнир угловой в сборе с короткой проушиной 1380.∅.35F 1320.∅.23F
18 Проушина шарнирная угловая (короткая) 1320.∅.11/2F 1320.∅.24F
19 Шарнир угловой в сборе с длинной проушиной 1380.∅.11F /
20 Проушина шарнирная угловая (длинная) 1320.∅.11/1F /
21 Шарнир прямой в сборе 1380.∅.10F /
22 Шарнир прямой в сборе 1380.∅.22F 1320.∅.22F
23 Промежуточная подвеска для серий 1319-1321 1320.∅.12BF 1320.∅.12F
24 Промежуточная подвеска для серий 1386-1388 / 1396-1398 / 1386.∅.12F
25 Промежуточная подвеска для серий 1390-1392 1390.∅.12F /

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.


13334
Производитель
PNEUMAX S.p.A.
1320.80.18F - Гайка штока
204 ₽
В наличии: 90 шт
Подробнее В 1 клик
7791
Тип принадлежности
Гайка штока
Диаметр поршня, мм
80; 100
Производитель
PNEUMAX S.p.A.
1380.50.15F - Проушина со сферическим шарниром
7 246.80 ₽
В наличии: 41 шт
Подробнее В 1 клик
7781
Тип принадлежности
Проушина со сферическим шарниром
Диаметр поршня, мм
50
Производитель
PNEUMAX S.p.A.
1320.32.32F - Наконечник шаровой
2 758.80 ₽
В наличии: 35 шт
Подробнее В 1 клик
7616
Тип принадлежности
Наконечник шаровой
Диаметр поршня, мм
25; 32
Производитель
PNEUMAX S.p.A.
1320.40.13F - Вилка штока со штифтом
1 035.60 ₽
В наличии: 29 шт
Подробнее В 1 клик
7625
Тип принадлежности
Вилка штока
Диаметр поршня, мм
40
Производитель
PNEUMAX S.p.A.
1320.32.13/1F - Вилка штока с защёлкой
598.80 ₽
В наличии: 28 шт
Подробнее В 1 клик
7696
Тип принадлежности
Вилка штока
Диаметр поршня, мм
25; 32
Производитель
PNEUMAX S.p.A.
1320.63.32F - Наконечник шаровой
6 300 ₽
В наличии: 28 шт
Подробнее В 1 клик
7562
Тип принадлежности
Наконечник шаровой
Диаметр поршня, мм
50; 63
Производитель
PNEUMAX S.p.A.
1320.50.05/1F - Лапа короткая
948 ₽
В наличии: 26 шт
Подробнее В 1 клик
7732
Тип принадлежности
Лапы короткие
Диаметр поршня, мм
50
Производитель
PNEUMAX S.p.A.
1380.50.09F - Вилка задняя со штифтом
2 168.40 ₽
В наличии: 25 шт
Подробнее В 1 клик
7538
Тип принадлежности
Вилка задняя со штифтом
Диаметр поршня, мм
50
Производитель
PNEUMAX S.p.A.
1320.80.13/1F - Вилка штока с защёлкой
3 780 ₽
В наличии: 23 шт
Подробнее В 1 клик
7784
Тип принадлежности
Вилка штока
Диаметр поршня, мм
80; 100
Производитель
PNEUMAX S.p.A.
1380.50.09/1F - Проушина со штифтом
2 306.40 ₽
В наличии: 23 шт
Подробнее В 1 клик
7779
Тип принадлежности
Проушина со штифтом
Диаметр поршня, мм
50
Производитель
PNEUMAX S.p.A.
1320.63.13/1F - Вилка штока с защёлкой
2 054.40 ₽
В наличии: 23 шт
Подробнее В 1 клик
7777
Тип принадлежности
Вилка штока
Диаметр поршня, мм
50; 63
Производитель
PNEUMAX S.p.A.
1320.50.13/1F - Вилка штока с защёлкой
2 054.40 ₽
В наличии: 20 шт
Подробнее В 1 клик
7620
Тип принадлежности
Вилка штока
Диаметр поршня, мм
50; 63
Производитель
PNEUMAX S.p.A.
1320.50.18F - Гайка штока; М16х1,5
135.60 ₽
В наличии: 18 шт
Подробнее В 1 клик
7613
Тип принадлежности
Гайка штока
Диаметр поршня, мм
50; 63
Производитель
PNEUMAX S.p.A.
1320.50.32F - Наконечник шаровой
6 300 ₽
В наличии: 16 шт
Подробнее В 1 клик
7619
Тип принадлежности
Наконечник шаровой
Диаметр поршня, мм
50; 63
Производитель
PNEUMAX S.p.A.
1380.63.09F - Вилка задняя со штифтом
2 400 ₽
В наличии: 16 шт
Подробнее В 1 клик
7604
Тип принадлежности
Вилка задняя со штифтом
Диаметр поршня, мм
63
Производитель
PNEUMAX S.p.A.
1380.40.09/1F - Проушина со штифтом
1 894.80 ₽
В наличии: 15 шт
Подробнее В 1 клик
7793
Тип принадлежности
Проушина со штифтом
Диаметр поршня, мм
40
Производитель
PNEUMAX S.p.A.
1320.125.13F - Вилка штока со штифтом
14 330.40 ₽
В наличии: 14 шт
Подробнее В 1 клик
7755
Тип принадлежности
Вилка штока
Диаметр поршня, мм
125
Производитель
PNEUMAX S.p.A.
1380.80.09F - Вилка задняя со штифтом
3 109.20 ₽
В наличии: 14 шт
Подробнее В 1 клик
7644
Тип принадлежности
Вилка задняя со штифтом
Диаметр поршня, мм
80
Производитель
PNEUMAX S.p.A.
1320.100.32F - Наконечник шаровой
10 485.60 ₽
В наличии: 13 шт
Подробнее В 1 клик
7751
Тип принадлежности
Наконечник шаровой
Диаметр поршня, мм
80; 100
Производитель
PNEUMAX S.p.A.
1380.32.35F - Шарнир угловой в сборе с короткой проушиной
3 518.40 ₽
В наличии: 13 шт
Подробнее В 1 клик
7595
Тип принадлежности
Шарнир угловой в сборе с короткой проушиной
Диаметр поршня, мм
32
Производитель
PNEUMAX S.p.A.
1380.40.08F - Вилка передняя
1 783.20 ₽
В наличии: 12 шт
Подробнее В 1 клик
7605
Тип принадлежности
Вилка передняя
Диаметр поршня, мм
40
Производитель
PNEUMAX S.p.A.
1320.40.32F - Наконечник шаровой
3 358.80 ₽
В наличии: 11 шт
Подробнее В 1 клик
7651
Тип принадлежности
Наконечник шаровой
Диаметр поршня, мм
40
Производитель
PNEUMAX S.p.A.
1320.40.18F - Гайка штока
91.20 ₽
В наличии: 10 шт
Подробнее В 1 клик
7744
Тип принадлежности
Гайка штока
Диаметр поршня, мм
40
Производитель
PNEUMAX S.p.A.
1380.125.08F - Вилка передняя
8 452.80 ₽
В наличии: 10 шт
Подробнее В 1 клик
7699
Тип принадлежности
Вилка передняя
Диаметр поршня, мм
125
Производитель
PNEUMAX S.p.A.
2 952 ₽
В наличии: 9 шт
Подробнее В 1 клик
13327
Производитель
PNEUMAX S.p.A.
1380.200.09/1F - Проушина со штифтом
21 320.40 ₽
В наличии: 9 шт
Подробнее В 1 клик
7603
Тип принадлежности
Проушина со штифтом
Диаметр поршня, мм
200
Производитель
PNEUMAX S.p.A.
1320.200.13F - Вилка штока со штифтом
24 466.80 ₽
В наличии: 9 шт
Подробнее В 1 клик
7590
Тип принадлежности
Вилка штока
Диаметр поршня, мм
160; 200
Производитель
PNEUMAX S.p.A.
