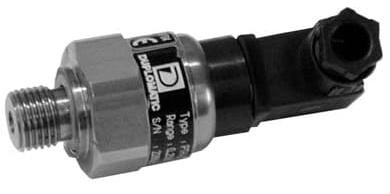

PTH / A-10 - Датчик давления пропорциональный
Датчик давления — принцип работы
Главной отличительной чертой этого датчика давления является обеспечение его функционирования также и в тяжелых рабочих условиях, особенно это касается диапазона температуры жидкости, которая может проходить значения от минимальной -40°С до максимальной +120°С.
Работа данного датчика давления основана на принципе тензометрии, который реализуется с помощью электрического контура, выполненного по SMT - технологии, обеспечивающей высокую надежность и максимальное сопротивление вибрациям и механическим ударам.
Каждая деталь датчика, находящаяся в контакте с жидкостью, выполнена из нержавеющей стали AISI 316L, датчик полностью непроницаем для жидкости.
Датчик давления имеет класс защиты IP65 для исполнения с разъемом по DIN или IP67 для исполнения с разъемом М12.
В этой серии датчиков давления имеются варианты с выходным сигналом по току 4-20 мА или с напряжением 0-10 В; также они имеют защиту от перемены полярности напряжения питания. Имеются варианты датчиков с 4 различными диапазонами измерения давления от 40 до 400 бар.
Код для заказа датчика давления A-10:
| Код | Описание |
| 36796802_A-10 | Датчик давления, 0-250 бар, 4-20мА, резьбовое присоединение G 1/4", 2-хпров, погрешность 0,5 % BFSL, 0...80*C, L-разъем DIN 175301-803 A, DIN 3852-Е |
|
36559315_A-10
|
Датчик давления, 0-400 бар, 4-20 мА, резьбовое присоединение G 1/4", 2-хпров, погрешность 0,5 % BFSL, 0°... 80° С, L-разъем, DIN 175301-803 А, DIN 3852-Е, допустимая перегрузка 600 бар. |
Код для заказа пропорционального датчика давления PTH:
| 1 | - | 2 | / | 3 | 4 | - | 5 | 6 |
| PTH | 040 | 30 | V | E0 | K10 |
| 1 | Пропорциональный датчик давления, высокодинамичное исполнение | ||
| 2 | Номинальное давление |
040 = 40 бар 100 = 100 бар |
250 = 250 бар 400 = 400 бар |
| 3 | Номер серии |
30 = датчики давления с электрическим присоединением типа K10 31 = датчик давления с электрическим присоединением типа K12 (Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39) |
|
| 4 | Уплотнения |
V = FPM уплотнения для специальных жидкостей (стандарт) N = NBP уплотнения для минерального масла EP = EPDM уплотнения |
|

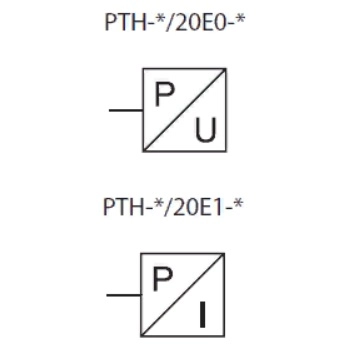

| 5 | Выходной сигнал |
Аналоговый выходной сигнал (стандарт): Е0 = 0 ÷ 10 В Е1 = 4 ÷ 20 мА |
Только по запросу: Е2 = 0 ÷ 5 В Е5 = 0,5 ÷ 4,5 В (масшабируемый) |
| 6 | Разъем |
K10 = электроразъем по DIN43650 (стандарт) K12 = электроразъем M12 |
|
Пример кода для заказа датчика давления: PHT-040/30V-E0K10 - преобразователь давления, 0-250 бар, 0-10 В, резьбовое присоединение G 1/4".
