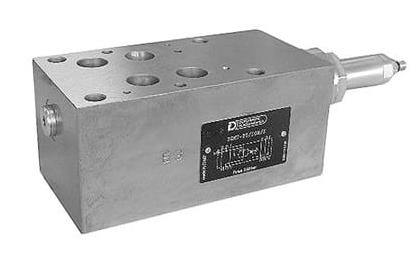

PZM7 - Клапан редукционный с пилотным управлением CETOP 07
PZM7 - редукционный клапан с пилотным управлением модульного исполнения CETOP 07. Клапан относится к двухкаскадному типу и предназначен для поддержания заданного давления во вторичном контуре при изменении расхода рабочей жидкости.
Монтажная поверхность соответствует ISO 4401-07-07-0-05 и стандарту CETOP 07. PZM7 может устанавливаться совместно с распределителями DSP7 и другими модульными аппаратами CETOP 07.
Варианты исполнения
| Исполнение | Назначение |
|---|---|
| P | снижение давления в магистрали P, внешний дренаж в канале Y |
| PA | снижение давления в магистрали P для пониженного давления в магистрали A присоединенного распределителя |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 07 |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход | 300 л/мин |
| Расход в линии дренажа | ≤ 0,9 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса | 7,5 кг |
Диапазоны давления и регулировка
Для PZM7 предусмотрены пять диапазонов регулирования давления: 6-35, 6-70, 8-150, 10-250 и 10-300 бар.
Стандартное исполнение регулируется винтом с шестигранной головкой. Также доступно исполнение K с регулировочной ручкой.
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.
Как заказать редукционный клапан PZM7
PZM7 выбирается по требуемой схеме редуцирования давления, диапазону настройки, максимальному расходу и типу рабочей жидкости. Для исполнения P необходимо также учитывать наличие внешнего дренажа через канал Y.
Код для заказа
| 1 | 2 | - | 3 | 4 | / | 5 | 6 | / | 7 |
|---|---|---|---|---|---|---|---|---|---|
| PZM | 7 | P | 250 | 20 | N | K |
| Позиция | Параметр | Значение |
|---|---|---|
| 1-2 | Тип оборудования | PZM7 - редукционный клапан с пилотным управлением модульного исполнения CETOP 07 |
| 3 | Исполнение |
P = снижение давления в магистрали P, внешний дренаж в канале Y PA = снижение давления в магистрали P для пониженного давления в магистрали A присоединенного распределителя |
| 4 | Диапазон регулирования давления |
035 = 6-35 бар 070 = 6-70 бар 150 = 8-150 бар 250 = 10-250 бар 300 = 10-300 бар |
| 5 | Номер серии | 20, габаритные и монтажные размеры остаются неизменными для серий с 20 по 29 |
| 6 | Уплотнения |
N = NBR для минеральных масел, стандартное исполнение V = FPM для специальных жидкостей |
| 7 | Регулировка |
Пропустить для стандартной регулировки шестигранным винтом K = регулировочная ручка |
Пример кода для заказа: PZM7-P250/20N/K - редукционный клапан с пилотным управлением CETOP 07, исполнение P с внешним дренажом в канале Y, диапазон регулирования 10-250 бар, уплотнения NBR, регулировочная ручка.
Заказать редукционный клапан PZM7 CETOP 07 можно в ПНЕВМАКС. Специалисты помогут определить требуемое исполнение и проверить код заказа по параметрам гидравлической системы.
Оплатить заказ можно:
- по безналичному расчету;
- банковской картой;
- наличными в фирменном магазине ПНЕВМАКС.
ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому способ доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
