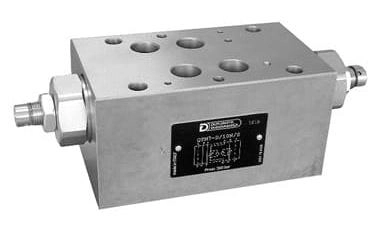

QTM7 - Дроссель CETOP 07
QTM7 - модульный дроссель CETOP 07 со встроенным обратным клапаном для свободного обратного потока. Дроссель регулирует расход рабочей жидкости в заданном направлении, а в противоположном направлении поток проходит через обратный клапан.
Монтажная поверхность соответствует ISO 4401-07-07-0-05 и стандарту CETOP 07. Клапан устанавливается в модульные гидравлические сборки совместно с другими аппаратами этого типоразмера. QTM7 может использоваться совместно с распределителями CETOP 07, включая DSP7.
Исполнения QTM7
| Исполнение | Регулирование расхода |
|---|---|
| SA | на выходе магистрали A |
| D | на выходе магистралей A и B |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 07 |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход серии | 300 л/мин |
| Давление открытия обратного клапана | 0,7 бар |
| Температура окружающей среды | -25...+80 °C |
| Температура рабочей жидкости | -25...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса QTM7-SA | 6,9 кг |
| Масса QTM7-D | 7 кг |
Регулировка и рабочая жидкость
Настройка расхода выполняется регулировочным винтом с внутренней шестигранной головкой. После установки требуемого расхода положение фиксируется стопорной гайкой. Для увеличения расхода винт вращается против часовой стрелки.
Для гидравлических жидкостей на основе минеральных масел типов HL и HM применяется стандартное исполнение с уплотнениями NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.
Код для заказа:
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 |
|---|---|---|---|---|---|---|---|---|
| QTM | 7 | D | 20 | N | S |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | Дроссель модульного исполнения |
| 2 | Типоразмер | 7 = CETOP 07 |
| 3 | Конфигурация |
SA = регулирование расхода на выходе магистрали A D = регулирование расхода на выходе магистралей A и B |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий с 20 по 29 |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел, стандартное исполнение V = уплотнения FPM для специальных жидкостей |
| 6 | Регулировка | S = регулировочный винт |
Пример кода для заказа: QTM7-D/20N/S - дроссель модульного исполнения CETOP 07, конфигурация D, уплотнения NBR, регулировочный винт.

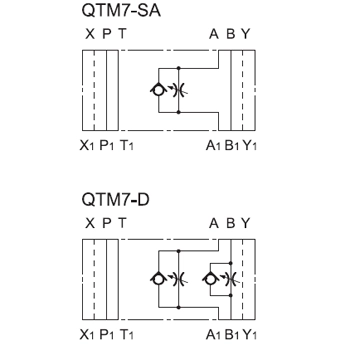

Обозначение на гидравлических схемах:
Скачать 2D и 3D модели товара «Дроссель CETOP 07 QTM7» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Купить дроссель QTM7 CETOP 07
На странице представлено исполнение QTM7-D для регулирования расхода в магистралях A и B. При подборе необходимо учитывать:
- гидарвлическую схему,
- рабочее давление,
- требуемый расход
- тип рабочей жидкости.
Заказать QTM7 можно через интернет-магазин ПНЕВМАКС. При необходимости специалисты помогут проверить параметры и совместимость с другими компонентами модульной сборки CETOP 07.
