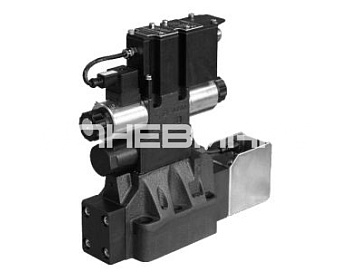

DDPE*J — Пропорциональный гидрораспределитель с пилотным управлением и обратной связью

Пилотно-управляемые распределители DDPE*J с обратной связью

DDPE*J — пропорциональные гидрораспределители с пилотным электронным управлением, интегрированной цифровой электроникой и замкнутым контуром регулирования положения основного золотника. Распределители предназначены для управления направлением и расходом рабочей жидкости в гидросистемах с повышенными требованиями к точности позиционирования и динамике управления.

Датчик положения контролирует фактическое положение основного золотника, а встроенный цифровой электронный блок корректирует управляющее воздействие. За счет обратной связи гистерезис составляет менее 0,5% от максимального расхода, воспроизводимость — менее ±0,2%.

Типоразмеры и номинальный расход DDPE*J

Серия включает распределители нескольких типоразмеров с монтажными поверхностями по ISO 4401. Максимальное рабочее давление в линиях P, A и B составляет 350 бар.

Максимальный фактический расход зависит от типоразмера и условий работы и может превышать номинальное значение. В техническом каталоге для серии приведены максимальные значения от 180 л/мин для DDPE5RJ до 3500 л/мин для DDPE11J.

Конфигурации золотников

Основные исполнения имеют трехпозиционную схему с пружинным центрированием. В зависимости от типоразмера и требуемой гидравлической характеристики доступны следующие типы золотников:

• C — закрытые центры;
• A — открытые центры;
• R1C — регенеративный дифференциальный золотник;
• X1A — дифференциальный золотник с прогрессивной характеристикой.

Исполнение R1C предназначено для регенеративных схем с внешним обратным клапаном. Золотник X1A применяется для попеременного регулирования давления и расхода p/Q; в документации производителя такое исполнение указано для циклов машин литья пластмасс.

Интегрированная электроника J, JL и JH

Электроника встроена непосредственно в распределитель и обеспечивает управление замкнутым контуром положения золотника. Напряжение питания — 24 В постоянного тока.

Серия предусматривает три варианта электронной части:

Для контроля работы предусмотрен мониторный сигнал. В исполнениях JH обмен диагностической и управляющей информацией может выполняться через промышленную шину.

Пилотное питание и слив

DDPE*J имеют пилотную ступень и во всех исполнениях оснащаются встроенным редукционным клапаном пилотного давления на 30 бар. Пилотное питание и слив могут быть организованы внутренне или внешне.

Предусмотрены четыре комбинации:

• II — внутреннее пилотное питание и внутренний слив;
• IE — внутреннее пилотное питание и внешний слив;
• EI — внешнее пилотное питание и внутренний слив;
• EE — внешнее пилотное питание и внешний слив.

При внутреннем сливе допустимое давление в линии T составляет до 10 бар. Внешний слив позволяет увеличить допустимое противодавление в линии T до 250 бар.

Рабочая жидкость и условия эксплуатации

Стандартные исполнения с уплотнениями NBR предназначены для гидравлических жидкостей на основе минеральных масел типов HL и HM по ISO 6743-4. Для жидкостей HFDR на основе фосфатных эфиров предусмотрены уплотнения FPM с кодом V.

• температура окружающей среды — от −20 до +60 °C;
• температура рабочей жидкости — от −20 до +80 °C;
• диапазон вязкости — от 10 до 400 сСт;
• рекомендуемая вязкость — 25 сСт;
• класс чистоты рабочей жидкости — 18/16/13 по ISO 4406:1999;
• степень защиты интегрированной электроники — IP65/IP67.

Монтаж распределителей DDPE*J

Распределители устанавливаются на монтажную поверхность по ISO 4401 и могут монтироваться в любом пространственном положении. Перед вводом в эксплуатацию необходимо удалить воздух из гидравлического контура и обеспечить требуемую плоскостность и качество монтажной поверхности.

Для DDPE7J и DDPE8J предусмотрены стандартные монтажные плиты:

Для DDPE5RJ, DDPE10J и DDPE11J стандартные монтажные плиты в данном каталоге не предусмотрены.

Подбор и заказ пропорциональных распределителей DDPE*J

Пропорциональные гидрораспределители DDPE*J поставляются ПНЕВМАКС под заказ. При подборе учитываются требуемый расход и рабочее давление, монтажный типоразмер ISO 4401, тип золотника, схема пилотного питания и слива, рабочая жидкость, управляющий сигнал и требования к интеграции распределителя в систему управления.

Для систем с аналоговым управлением можно подобрать исполнения с сигналами ±10 В или 4–20 мА. Для подключения к промышленным сетям доступны варианты с IO-Link, CANopen, PROFIBUS DP, EtherCAT, Ethernet/IP, PROFINET и PowerLink.

Цена и срок поставки зависят от конфигурации распределителя. Чтобы заказать DDPE*J или получить техническую консультацию по подбору, направьте обозначение требуемого исполнения или параметры гидросистемы на адрес shop@pneumax.ru.

Оплата возможна по счету, банковской картой или наличными в фирменном магазине ПНЕВМАКС. Доставка выполняется по России транспортными компаниями. ПНЕВМАКС сотрудничает со всеми транспортными компаниями, в том числе со СДЭК, «Деловыми Линиями» и DPD. Самовывоз возможен со склада ПНЕВМАКС в Химках.

Код для заказа:
