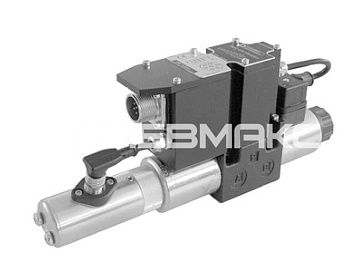

DSE3J — Пропорциональный гидрораспределитель прямого действия с обратной связью

Пропорциональный гидрораспределитель DSE3J с обратной связью

DSE3J — пропорциональный гидрораспределитель прямого действия с обратной связью по положению золотника и встроенным цифровым электронным блоком. Распределитель имеет монтажную поверхность ISO 4401-03 (CETOP 03) и предназначен для управления направлением потока, скоростью и позиционированием гидравлических исполнительных механизмов.

Датчик положения контролирует фактическое перемещение золотника, а встроенная электроника корректирует управляющее воздействие. Гистерезис составляет менее 0,2% от максимального расхода, воспроизводимость — менее 0,2%.

Расход, давление и исполнения DSE3J

Максимальное рабочее давление в линиях P, A и B составляет 350 бар, в линии T — 210 бар. Максимальный расход через распределитель достигает 80 л/мин и зависит от перепада давления и выбранного золотника.

Номинальные исполнения определяются по расходу при перепаде давления Δp 10 бар между линиями P и T:

Золотники и конфигурации электромагнитов

Гидравлическая конфигурация DSE3J определяется типом золотника, номинальным расходом и количеством пропорциональных электромагнитов.

• C — золотник с закрытыми центрами;
• A — золотник с открытыми центрами;
• Z — золотник с нулевым перекрытием;
• SA — исполнение с одним электромагнитом со стороны A.

Распределители с двумя электромагнитами имеют три положения и центрирующие пружины. Исполнения SA имеют два положения и возвратную пружину.

Обратная связь по положению золотника

Положение золотника непрерывно контролируется датчиком обратной связи. Сигнал фактического положения поступает во встроенный электронный блок и используется для коррекции управляющего воздействия на пропорциональные электромагниты.

Замкнутый контур управления обеспечивает точное позиционирование золотника и снижает влияние механических и гидравлических отклонений на работу распределителя. При обнаружении неисправности датчика электронный блок возвращает золотник в центральное положение и блокирует управление.

Встроенный цифровой электронный блок

DSE3J оснащен цифровым усилителем с микропроцессорным управлением. Электроника преобразует входной управляющий сигнал, регулирует ток электромагнитов и позволяет изменять параметры работы распределителя.

В электронном блоке предусмотрена настройка следующих параметров:

• компенсация зоны нечувствительности;
• максимальное открытие золотника;
• масштабирование управляющего сигнала;
• время переходных процессов.

Электроника обеспечивает диагностику неисправностей, защиту выходных каскадов от короткого замыкания и обмен данными через интерфейс LIN-Bus.

Управляющие сигналы и питание

Номинальное напряжение питания DSE3J составляет 24 В постоянного тока. В зависимости от исполнения распределитель принимает один из двух аналоговых управляющих сигналов:

• E0 — ±10 В;
• E1 — 4–20 мА.

В исполнении E1 сигнал 12 мА соответствует центральному положению золотника. При снижении управляющего тока ниже 4 мА электроника распознает обрыв управляющей цепи.

Основное подключение выполняется через 7-контактный разъем. Степень защиты электронного блока — IP67.

Настройка и диагностика DSE3J

Параметры встроенного электронного блока можно изменять через интерфейс LIN-Bus. Для подключения к компьютеру предусмотрен настроечный комплект LINPC-USB/10, который позволяет контролировать управляющие сигналы, проверять работу распределителя и выполнять программную настройку.

Через программное обеспечение можно корректировать зону нечувствительности, максимальный ход золотника, масштаб управляющего сигнала и параметры переходных процессов.

Рабочая жидкость и условия эксплуатации

Стандартные исполнения DSE3J рассчитаны на гидравлические жидкости на основе минеральных масел типов HL и HM по ISO 6743-4 и комплектуются уплотнениями NBR. Для жидкостей HFDR на основе фосфатных эфиров применяются уплотнения FPM с кодом V.

• температура окружающей среды — от −10 до +50 °C;
• температура рабочей жидкости — от −20 до +80 °C;
• диапазон вязкости — от 10 до 400 сСт;
• рекомендуемая вязкость — 25 сСт;
• класс чистоты рабочей жидкости — 18/16/13 по ISO 4406:1999.

Монтажные плиты для DSE3J

Распределитель устанавливается на монтажную поверхность ISO 4401-03 (CETOP 03). Для подключения предусмотрены плиты с задним и боковым расположением присоединительных отверстий:

Подбор и заказ пропорционального распределителя DSE3J

Пропорциональные гидрораспределители DSE3J поставляются ПНЕВМАКС под заказ. При подборе учитываются требуемый расход, рабочее давление, тип золотника, количество электромагнитов, материал уплотнений и тип управляющего сигнала.

Можно заказать DSE3J с управляющим сигналом ±10 В или 4–20 мА, подобрать монтажную плиту и оборудование для настройки встроенного электронного блока.

Цена и срок поставки зависят от конфигурации распределителя. Для подбора DSE3J и получения коммерческого предложения направьте обозначение требуемого исполнения или параметры гидросистемы на адрес shop@pneumax.ru.

Код для заказа:
