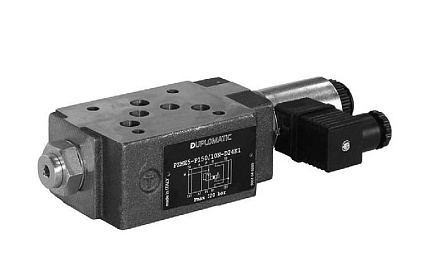

PZME5 - Редукционный клапан с пропорциональным пилотным управлением
Пропорциональные редукционные клапаны PZME5 применяются для снижения давления во вторичных гидравлических контурах и поддержания заданного уровня давления при изменении расхода через клапан.
ПНЕВМАКС выполняет подбор и поставку клапанов PZME5 с пилотным пропорциональным управлением для промышленных гидравлических систем.
Клапаны серии PZME5 выполнены в модульном исполнении с монтажной поверхностью ISO 4401-05 (CETOP 05). Конструкция позволяет устанавливать клапан непосредственно на гидравлическую плиту, что упрощает компоновку гидравлической системы.

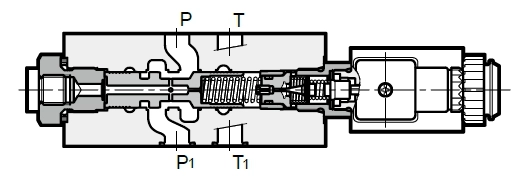

Принцип работы клапанов PZME5
Клапан PZME5 регулирует давление во вторичном гидравлическом контуре, поддерживая его на заданном уровне при изменении расхода через клапан.
Регулирование выполняется пропорционально току, подаваемому на электромагнит. Управление может осуществляться непосредственно через блок электропитания с регулятором тока или через электронный блок управления для расширенной настройки параметров.
Особенности клапанов PZME5
Основные особенности серии:
- модульное исполнение с монтажной поверхностью ISO 4401-05 (CETOP 05);
- пилотное пропорциональное управление;
- поддержание стабильного давления при изменении расхода;
- три диапазона регулирования давления до 230 бар;
- максимальный расход в линии P до 100 л/мин;
- механический ограничитель максимального давления;
- возможность применения электронных блоков управления.
Области применения PZME5
Пропорциональные редукционные клапаны PZME5 применяются в гидравлических системах промышленного оборудования, где требуется плавное регулирование давления во вторичных контурах.
Клапаны используются в системах, в которых необходимо поддерживать заданное давление при изменении рабочих режимов оборудования.
Технические характеристики PZME5
| Монтажная поверхность | ISO 4401-05-04-0-05 (CETOP 4.2-4-05-320) |
| Максимальное рабочее давление в портах P-A-B | 320 бар |
| Максимальное давление в порте T | 2 бар |
| Максимальный расход в линии P | 100 л/мин |
| Максимальный расход в свободных каналах | 100 л/мин |
| Расход через дренаж | 0,4 л/мин |
| Гистерезис | менее 3% |
| Воспроизводимость | менее ±1,5% |
| Диапазон температур рабочей жидкости | −20…+80 °C |
| Диапазон вязкости жидкости | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты жидкости | 18/16/13 по ISO 4406:1999 |
Диапазоны регулирования давления PZME5
Клапаны PZME5 выпускаются с тремя диапазонами настройки давления:
| Исполнение | Диапазон регулирования |
| PZME5-070 | 7–80 бар |
| PZME5-150 | 7–165 бар |
| PZME5-230 | 17–230 бар |
Ограничение максимального давления PZME5
Клапан оснащен механическим ограничителем максимального давления, который работает независимо от управляющего тока.
Конструкция ограничителя предотвращает превышение допустимого давления даже при увеличении тока соленоида выше максимального значения.
Электронное управление клапаном PZME5
Для управления клапаном PZME5 могут применяться электронные блоки управления, обеспечивающие формирование стабильного управляющего сигнала для пропорционального электромагнита.
| Код заказа | Исполнение |
| EDM-M102 | Для электромагнита 24 В пост. тока, монтаж на DIN-рейку |
| EDM-M163 | Для электромагнита 12 В пост. тока, монтаж на DIN-рейку |
| EDC-102 | Для электромагнита 24 В пост. тока, штекерное исполнение |
| EDC-163 | Для электромагнита 12 В пост. тока, штекерное исполнение |
Купить пропорциональный редукционный клапан PZME5
ПНЕВМАКС поставляет пропорциональные редукционные клапаны PZME5 для промышленных гидравлических систем.
При подборе клапана учитываются:
- требуемый диапазон регулирования давления;
- расход гидравлического контура;
- тип монтажной поверхности;
- вариант управления клапаном;
- необходимость применения электронного блока управления.
Инженеры ПНЕВМАКС выполняют подбор клапана PZME5 и компонентов управления для интеграции в гидравлическое оборудование.
Код для заказа
|
1 |
- | 2 | 3 | / | 4 | 5 | - | 6 | 7 | / | 8 |
| PZME5 | P | 150 | 10 | N | D24 | K1 |
| 1 | Редукционный клапан с пропорциональным пилотным управлением | |
| 2 | Снижение давления в линии P | |
| 3 | Диапазон регулировки давления |
070 =с 7 до 80 бар 150=с 7 до 165 бар 230 = с 17 до 230; |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 5 | Уплотнения |
N = NBR для минеральных масел (стандарт) V = FPM для специальных типов жидкостей |
| 6 | Напряжение питания катушки |
D12 = 12 В пост. тока D24 = 24 В пост.тока |
| 7 | Варианты исполнения |
K1 = разъем для штекера DIN 43650 (стандарт) K2 = разъем типа APM Junior K7 = разъем DEUTSCH DT04-2P для штекера DEUTSCH DT06-2S |
| 8 | Ручное дублирование |
CM = кнопка ручного дублирования с защитным колпачком CK1 = регулировочная рукоятка |
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
