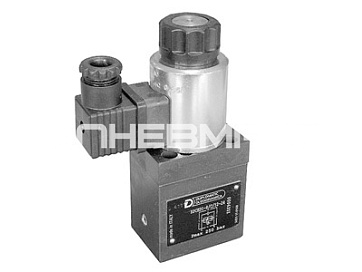

RPCED1 - Регулятор расхода 2х линейный прямого действия с электронным пропорциональным управлением CETOP 03

Назначение пропорционального регулятора расхода RPCED1

RPCED1 — двухлинейный пропорциональный регулятор расхода прямого действия с компенсацией по давлению и температуре. Клапан предназначен для плавного регулирования расхода в отдельной ветви гидросистемы и управления скоростью движения гидравлических исполнительных механизмов.

Регулятор имеет монтажную поверхность CETOP 03 и устанавливается на промежуточную плиту. Максимальное рабочее давление составляет 250 бар, диапазон регулируемого расхода зависит от исполнения и достигает 25 л/мин.

Принцип работы регулятора расхода RPCED1

Расход изменяется пропорционально току, подаваемому на электромагнит. При увеличении управляющего сигнала проходное сечение клапана возрастает, что позволяет плавно изменять подачу рабочей жидкости без ступенчатого переключения.

RPCED1 работает без обратной связи. Управление возможно непосредственно от источника питания с регулированием тока либо через электронный блок управления, согласованный с параметрами пропорционального электромагнита.

Компенсация давления и температуры

В конструкции регулятора предусмотрена компенсация давления. Внутренний компенсатор поддерживает постоянный перепад давления на регулирующем дросселирующем элементе, поэтому установленный расход меньше зависит от изменения нагрузки в гидросистеме.

Температурная компенсация снижает влияние изменения вязкости рабочей жидкости на расход. При расходах выше 0,5 л/мин и изменении температуры жидкости на 30 °C отклонение установленного расхода составляет менее 4%.

Диапазоны регулирования расхода RPCED1

Серия RPCED1 выпускается в нескольких исполнениях по максимальному регулируемому расходу:

• 1,5 л/мин;
• 4 л/мин;
• 8 л/мин;
• 16 л/мин;
• 25 л/мин.

Минимальный перепад давления между линиями A и B составляет 10 бар. Для обратного направления потока B–A в клапане предусмотрен встроенный обратный клапан с максимальным расходом до 40 л/мин.

Рабочие параметры RPCED1

• Максимальное рабочее давление — 250 бар.
• Максимальный регулируемый расход — до 25 л/мин.
• Минимальный перепад давления A–B — 10 бар.
• Максимальный расход через обратный клапан — 40 л/мин.
• Гистерезис — менее 6% от максимального расхода.
• Воспроизводимость — менее ±2,5% от максимального расхода.
• Температура окружающей среды — от −20 до +50 °C.
• Температура рабочей жидкости — от −20 до +80 °C.
• Допустимая вязкость рабочей жидкости — от 10 до 400 сСт.
• Рекомендуемая вязкость — 25 сСт.

Электронное управление RPCED1

Клапан оснащен пропорциональным электромагнитом с катушкой на 24 В постоянного тока. Максимальный ток составляет 0,86 А, продолжительность включения — 100%.

Для управления RPCED1 могут использоваться:

• EDC-112 — штепсельный электронный блок;
• EDM-M111 — электронный блок для установки на DIN-рейку EN 50022.

Монтаж RPCED1 на промежуточной плите CETOP 03

Регулятор устанавливается на промежуточную плиту с монтажной поверхностью CETOP 03. Монтажная схема не должна содержать отверстий P и T либо должна применяться совместно с промежуточной плитой 0113388.

Клапан допускается устанавливать в любом пространственном положении. Перед вводом в эксплуатацию необходимо удалить воздух из гидросистемы и обеспечить требуемую плоскостность монтажной поверхности.

Промежуточные плиты для RPCED1

Купить пропорциональный регулятор расхода RPCED1

В ПНЕВМАКС можно купить пропорциональные регуляторы расхода RPCED1 с монтажной поверхностью CETOP 03 и диапазонами регулирования до 1,5, 4, 8, 16 или 25 л/мин.

При подборе учитываются требуемый расход, рабочее давление, направление потока, параметры электромагнита, тип рабочей жидкости и способ электронного управления. Специалисты ПНЕВМАКС помогут подобрать клапан, электронный блок и промежуточную плиту.

Цена, наличие и срок поставки зависят от выбранного исполнения. Для получения коммерческого предложения направьте обозначение клапана или параметры гидросистемы на адрес shop@pneumax.ru.

Оплата возможна по счету, банковской картой или наличными в фирменном магазине ПНЕВМАКС. Компания сотрудничает со всеми транспортными компаниями, в том числе со СДЭК, «Деловыми Линиями» и DPD. Самовывоз возможен со склада ПНЕВМАКС в Химках.

Клапан RPCED1 представляет собой двухлинейный регулятор расхода, скомпенсированный по давлению и температуре, с пропорциональным электронным управлением и стыковой поверхностью в соответствии со стандартами СЕТОР. Клапан в стандартном варианте используется для регулировки расхода в каком-либо ответвлении гидравлической системы или скорости хода гидравлических исполнительных механизмов.

Величиной расхода можно управлять плавно, пропорционально опорному сигналу, подаваемому на электромагнит. Клапаном можно управлять непосредственно через блок электропитания с регулятором тока или при помощи соответствующих блоков электронного управления для полного использования возможностей клапана. Клапаны выпускаются с диапазонами регулировки величины расхода до 25 л/мин.

Скачать 2D и 3D модели товара «Регулятор расхода 2х линейный прямого действия с электронным пропорциональным управлением CETOP 03 RPCED1» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
