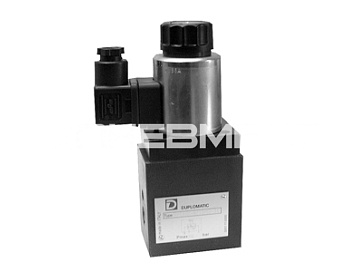

RPCED1-*/T3 - Регулятор расхода 3х линейный прямого действия с электронным пропорциональным управлением CETOP 03
Трехлинейное регулирование расхода RPCED1-*/T3
RPCED1-*/T3 — трехлинейный пропорциональный регулятор расхода прямого действия с компенсацией по давлению и температуре. Клапан регулирует расход в рабочей линии, а избыточный поток отводит через линию T в бак гидросистемы.
Исполнение предназначено для плавного управления расходом рабочей жидкости и скоростью движения гидравлических исполнительных механизмов. Монтажная поверхность соответствует CETOP 03, максимальное рабочее давление составляет 250 бар.
Принцип работы RPCED1-*/T3
Проходное сечение регулирующего элемента изменяется пропорционально току, подаваемому на электромагнит. Требуемая часть потока направляется из линии A в линию B, а неиспользуемый объем рабочей жидкости отводится в бак через линию T.
Трехлинейная схема позволяет регулировать расход без дросселирования всего входного потока через рабочую линию. Минимальный перепад давления между отверстиями A и B составляет 8 бар.
Стабилизация расхода при изменении нагрузки
Встроенный компенсатор поддерживает постоянный перепад давления на регулирующем элементе. Благодаря этому установленный расход сохраняется при изменении давления между входной и выходной полостями клапана.
Температурная компенсация уменьшает влияние изменения вязкости масла на расход. При расходе выше 0,5 л/мин и изменении температуры рабочей жидкости на 30 °C отклонение установленного значения составляет менее 4%.
Исполнения RPCED1-*/T3 по расходу
Трехлинейные регуляторы RPCED1-*/T3 выпускаются с максимальным регулируемым расходом:
- 1,5 л/мин;
- 4 л/мин;
- 8 л/мин;
- 16 л/мин;
- 25 л/мин.
Минимальный регулируемый расход составляет 0,025 л/мин. Конкретное исполнение выбирают по требуемому диапазону регулирования, рабочему давлению и параметрам гидравлического привода.
Электронное управление RPCED1-*/T3
Клапан работает без обратной связи. Расход можно задавать непосредственно источником питания с регулированием тока либо с помощью совместимого электронного блока управления.
Пропорциональный электромагнит оснащен катушкой на 24 В постоянного тока. Максимальный ток составляет 0,86 А, продолжительность включения — 100%, степень защиты — IP65.
Для управления регулятором применяются:
- EDC-112 — штепсельный электронный блок;
- EDM-M111 — электронный блок для монтажа на DIN-рейку EN 50022.
Рабочая жидкость и условия эксплуатации
Для стандартного исполнения применяются гидравлические жидкости на основе минерального масла типов HL и HLP. Для жидкостей HFD-R используются уплотнения FPM, обозначаемые кодом V.
- Температура окружающей среды — от −20 до +50 °C.
- Температура рабочей жидкости — от −20 до +80 °C.
- Допустимая вязкость — от 10 до 400 сСт.
- Рекомендуемая вязкость — 25 сСт.
- Требуемый класс чистоты — 18/16/13 по ISO 4406:1999.
- Для расхода менее 0,5 л/мин — 17/15/12 по ISO 4406:1999.
Монтаж RPCED1-*/T3 на плите CETOP 03
Клапан устанавливается на промежуточную плиту с монтажной поверхностью CETOP 03. При монтаже необходимо подключить рабочие линии A и B, а также обеспечить свободный отвод избыточного потока через линию T.
Регулятор допускается устанавливать в любом пространственном положении. Перед запуском необходимо удалить воздух из гидросистемы и проверить качество монтажной поверхности.
Промежуточные плиты для RPCED1-*/T3
| Модель | Расположение отверстий | Присоединение |
|---|---|---|
| PMMD-AI3G | С задней стороны | 3/8″ BSP |
| PMMD-AL3G | С боковой стороны | 3/8″ BSP |
При использовании указанных плит в канале P устанавливается заглушка. Заглушку устанавливает пользователь.
Купить трехлинейный регулятор расхода RPCED1-*/T3
В ПНЕВМАКС можно купить трехлинейный пропорциональный регулятор расхода RPCED1-*/T3 с монтажной поверхностью CETOP 03 и диапазоном регулирования до 1,5, 4, 8, 16 или 25 л/мин.
При подборе учитываются требуемый расход, давление в гидросистеме, параметры линии T, тип рабочей жидкости и способ электронного управления. Специалисты ПНЕВМАКС помогут подобрать исполнение регулятора, электронный блок и промежуточную плиту.
Цена, наличие и срок поставки зависят от выбранной модификации. Для получения коммерческого предложения направьте обозначение клапана или параметры гидросистемы на адрес shop@pneumax.ru.
Оплата возможна по счету, банковской картой или наличными в фирменном магазине ПНЕВМАКС. Компания сотрудничает со всеми транспортными компаниями, в том числе со СДЭК, «Деловыми Линиями» и DPD. Самовывоз возможен со склада ПНЕВМАКС в Химках.
Код для заказа:
| 1 | - | 2 | / | 3 | / | 4 | - | 5 | / | 6 |
| RPCED1 | 1 | T3 | 52 | 24 | V |
| 1 | Регулятор расхода с управлением без режима обратной связи по стандарту CETOP 03 | |
| 2 | Максимальный регулируемый расход |
1 = до 1,5 л/мин 4 = до 4 л/мин 8 = до 8 л/мин 16 = до 16 л/мин 25 = до 25 л/мин |
| 3 | Вариант исполнения | T3 = трехлинейный |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59 |
| 5 | Напряжение питания катушек | 24 = 24 В пост. тока |
| 6 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
