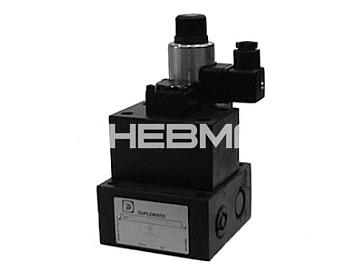

RPCE2-* - Регулятор расхода с пилотным электронным пропорциональным управлением CETOP 06

Пилотное регулирование расхода RPCE2

RPCE2 — пропорциональный регулятор расхода с пилотным управлением, компенсацией по давлению и температуре. Серия включает двухлинейные и трехлинейные исполнения с монтажной поверхностью CETOP 06.

Регуляторы применяются для плавного управления расходом в ответвлениях гидравлических контуров и изменения скорости гидравлических исполнительных механизмов. Величина расхода изменяется пропорционально току, подаваемому на электромагнит пилотной ступени.

Работа пилотного контура

Перемещение регулирующего элемента основного клапана определяется давлением в пилотном контуре. Для устойчивой работы пилотной ступени необходимо обеспечить расход не менее 2 л/мин и давление не менее 20 бар.

Пилотное питание может быть внутренним — с отбором рабочей жидкости из линии E — или внешним через присоединение X с резьбой 1/4″ BSP. При давлении в основной линии свыше 160 бар должно применяться внешнее пилотное управление.

Слив пилотной ступени во всех исполнениях внешний. Линию Y необходимо подключать непосредственно к баку без противодавления — через монтажную поверхность либо через присоединение 1/4″ BSP на корпусе пилотного устройства.

Двухлинейные исполнения RPCE2

Двухлинейный регулятор управляет расходом в направлении E–U. Для свободного потока в обратном направлении U–E предусмотрен встроенный обратный клапан.

Серия выпускается в трех исполнениях:

• RPCE2-35 — максимальный регулируемый расход 37 л/мин;
• RPCE2-70 — максимальный регулируемый расход 72 л/мин;
• RPCE2-30G — максимальный регулируемый расход 35 л/мин со ступенчатой характеристикой.

Исполнение 30G имеет повышенную чувствительность в области малых расходов и допускает переход к большему расходу для быстрого хода исполнительного механизма.

Трехлинейные исполнения RPCE2-70-T3

Трехлинейный вариант RPCE2-70-T3 регулирует расход за счет отвода избыточного объема рабочей жидкости в бак. Максимальный регулируемый расход составляет 70 л/мин.

Давление в контуре ограничивается регулируемым перепускным предохранительным клапаном, который управляет пилотным компенсатором. Диапазон настройки предохранительного клапана — до 210 бар.

Модификация RPCE2-70-T3M оснащена электромагнитным клапаном разгрузки. При отключенном электромагните общий поток разгружается при минимальном перепаде давления; при включении давление разгрузки определяется настройкой предохранительного клапана.

Компенсация давления и температуры

Компенсатор поддерживает постоянный перепад давления на регулирующем элементе, что уменьшает влияние изменения нагрузки на установленный расход. Точность поддержания расхода при колебаниях давления составляет ±3%.

Термочувствительный элемент корректирует положение регулирующего органа при изменении вязкости масла. При изменении температуры рабочей жидкости на 10 °C отклонение расхода остается в пределах 2,5% от установленного значения.

Электронное управление RPCE2

Пропорциональный электромагнит оснащен катушкой на 24 В постоянного тока. Максимальный ток составляет 0,85 А, степень защиты — IP65.

Для управления регулятором применяются:

• EDC-111 — штепсельный электронный блок;
• EDM-M111 — электронный блок для монтажа на DIN-рейку EN 50022.

Рабочая жидкость и условия эксплуатации

Стандартные исполнения рассчитаны на гидравлические жидкости на основе минерального масла типов HL и HLP. Для жидкостей HFD-R применяются уплотнения FPM с кодом V.

• Максимальное рабочее давление — 250 бар.
• Минимальный перепад давления E–U — 10 бар.
• Температура окружающей среды — от −10 до +50 °C.
• Температура рабочей жидкости — от −20 до +70 °C.
• Допустимая вязкость — от 13 до 380 сСт.
• Рекомендуемая вязкость — 25 сСт.
• Требуемый класс чистоты — 18/16/13 по ISO 4406:1999.

Монтаж RPCE2 на плите CETOP 06

Регуляторы RPCE2 устанавливаются на монтажную поверхность CETOP 06. Допускается любое пространственное положение при условии удаления воздуха из гидросистемы и соблюдения требований к монтажной поверхности.

Промежуточные плиты для RPCE2

Для трехлинейного исполнения предусмотрено присоединение X с резьбой 1/4″ BSP. При использовании указанных плит сливную линию необходимо подключать непосредственно к порту Y клапана.

Купить пропорциональный регулятор расхода RPCE2

В ПНЕВМАКС можно купить двухлинейные и трехлинейные пропорциональные регуляторы расхода RPCE2 с пилотным управлением и монтажной поверхностью CETOP 06.

При подборе учитываются требуемый расход, схема подключения, рабочее давление, способ пилотного питания, организация внешнего слива, тип рабочей жидкости и необходимость разгрузки основного потока. Специалисты ПНЕВМАКС помогут подобрать исполнение клапана, электронный блок управления и промежуточную плиту.

Цена, наличие и срок поставки зависят от выбранной модификации. Для получения коммерческого предложения направьте обозначение регулятора или параметры гидросистемы на адрес shop@pneumax.ru.
