RPCE3-* - Регулятор расхода с пилотным электронным пропорциональным управлением CETOP 07

Регуляторы расхода RPCE3 для систем с расходом до 100 л/мин

RPCE3 — серия пропорциональных регуляторов расхода с пилотным управлением, компенсацией по давлению и температуре. Клапаны предназначены для плавного управления расходом в гидравлических контурах и регулирования скорости исполнительных механизмов.

Серия включает двухлинейные и трехлинейные исполнения с монтажной поверхностью CETOP 07. Максимальное рабочее давление составляет 250 бар, регулируемый расход — до 100 л/мин.

Пилотное управление и внешний слив

Положение основного регулирующего элемента изменяется под действием давления в пилотном контуре. Расход рабочей жидкости регулируется пропорционально току, подаваемому на электромагнит пилотной ступени.

Для устойчивой работы необходимо обеспечить в контуре пилотного управления расход не менее 2 л/мин и давление не менее 20 бар. Пилотное питание может быть внутренним, с отбором масла из линии E, либо внешним через соединение X с резьбой 1/4″ BSP.

При рабочем давлении свыше 160 бар требуется внешнее пилотное управление. Слив пилотной ступени во всех исполнениях внешний и должен подключаться непосредственно к баку через линию Y без противодавления.

Двухлинейные исполнения RPCE3

Двухлинейные регуляторы управляют расходом в направлении E–U. Для свободного обратного потока U–E предусмотрен встроенный обратный клапан с рекомендуемым расходом до 150 л/мин.

Серия выпускается в двух вариантах:

• RPCE3-100 — исполнение с пропорциональной характеристикой и максимальным расходом 100 л/мин;
• RPCE3-100G — исполнение со ступенчатой характеристикой и максимальным расходом 100 л/мин.

Исполнение 100G обеспечивает повышенную чувствительность при малом расходе и позволяет использовать полный расход для быстрого перемещения исполнительного механизма.

Трехлинейные исполнения RPCE3-100-T3

Трехлинейный регулятор RPCE3-100-T3 управляет расходом за счет отвода избыточного потока рабочей жидкости в бак. Максимальный регулируемый расход составляет 100 л/мин.

Давление в контуре ограничивается встроенным перепускным предохранительным клапаном, который управляет пилотным компенсатором. Диапазон его настройки — до 210 бар.

Исполнение RPCE3-100-T3M дополнительно оснащено электромагнитным клапаном разгрузки. При отключенном электромагните поток разгружается при минимальном перепаде давления; при включении давление разгрузки определяется настройкой предохранительного клапана.

Поддержание расхода при изменении давления и температуры

Компенсатор давления поддерживает постоянный перепад на регулирующем элементе. За счет этого установленный расход сохраняется при изменении нагрузки с отклонением в пределах ±3%.

Термочувствительный элемент корректирует положение регулирующего органа при изменении вязкости масла. При изменении температуры рабочей жидкости на 10 °C отклонение расхода остается в пределах 2,5% от установленного значения.

Электронное управление RPCE3

Пропорциональный электромагнит оснащен катушкой на 24 В постоянного тока. Максимальный ток составляет 0,85 А, степень защиты — IP65.

Для управления регулятором применяются:

• EDC-111 — штепсельный электронный блок;
• EDM-M111 — электронный блок для монтажа на DIN-рейку EN 50022.

Рабочая жидкость и условия эксплуатации

Стандартные исполнения рассчитаны на гидравлические жидкости типов HL и HLP на основе минерального масла. Для жидкостей HFD-R применяются уплотнения FPM с кодом V.

• Температура окружающей среды — от −10 до +50 °C.
• Температура рабочей жидкости — от −20 до +70 °C.
• Допустимая вязкость — от 13 до 380 сСт.
• Рекомендуемая вязкость — 25 сСт.
• Требуемый класс чистоты — 18/16/13 по ISO 4406:1999.

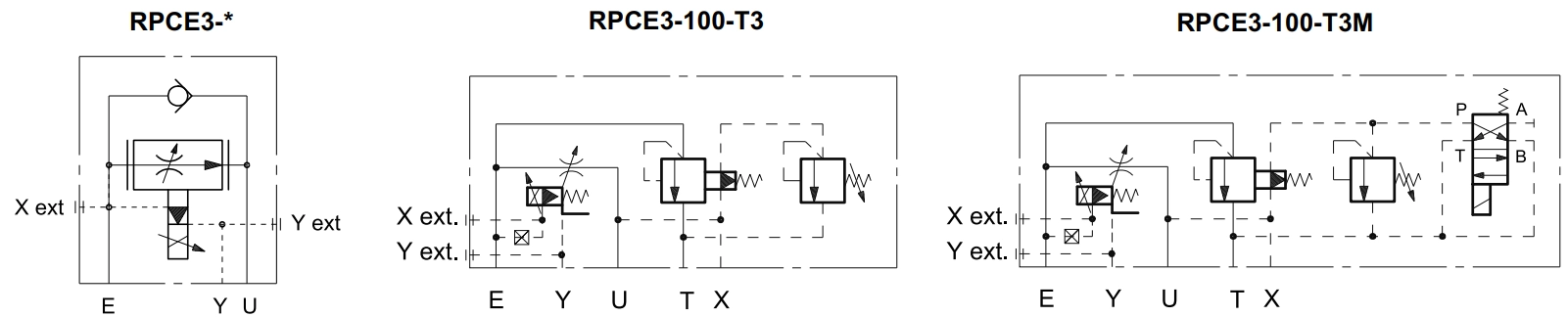

Обозначение на гидравлических схемах:

Монтаж RPCE3 на плите CETOP 07

Регуляторы RPCE3 устанавливаются на монтажную поверхность CETOP 07. Допускается любое пространственное положение при условии удаления воздуха из гидросистемы и соблюдения требований к монтажной поверхности.

Промежуточные плиты для RPCE3

Для внешнего пилотного управления предусмотрено соединение X с резьбой 1/4″ BSP. При использовании промежуточных плит сливную линию необходимо подключать непосредственно к порту Y клапана.

Купить пропорциональный регулятор расхода RPCE3

В ПНЕВМАКС можно купить двухлинейные и трехлинейные пропорциональные регуляторы расхода RPCE3 с пилотным управлением, монтажной поверхностью CETOP 07 и регулируемым расходом до 100 л/мин.

При подборе учитываются требуемый расход, схема подключения, рабочее давление, способ пилотного питания, организация внешнего слива, тип рабочей жидкости и необходимость разгрузки основного потока. Специалисты ПНЕВМАКС помогут подобрать исполнение регулятора, электронный блок и промежуточную плиту.

Цена, наличие и срок поставки зависят от выбранной модификации. Для получения коммерческого предложения направьте обозначение регулятора или параметры гидросистемы на адрес shop@pneumax.ru.

Оплата возможна по счету, банковской картой или наличными в фирменном магазине ПНЕВМАКС. ПНЕВМАКС сотрудничает со всеми транспортными компаниями, в том числе со СДЭК, «Деловыми Линиями» и DPD. Самовывоз возможен со склада ПНЕВМАКС в Химках.

Скачать 2D и 3D модели товара «Регулятор расхода с пилотным электронным пропорциональным управлением CETOP 07 RPCE3-*» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
