RPC1 - Регулятор расхода скомпенсированный по давлению и температуре

Регуляторы расхода RPC1 с компенсацией давления и температуры

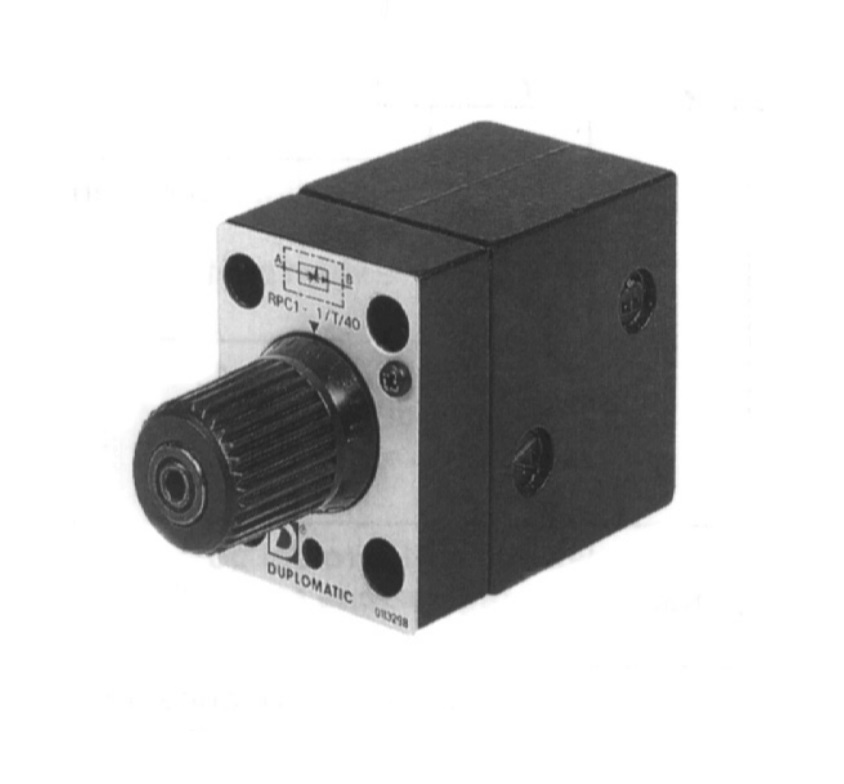

RPC1 — гидравлический регулятор расхода с ручной настройкой, компенсацией по давлению и температуре. Клапан устанавливается на промежуточную плиту с монтажной поверхностью CETOP 03 и рассчитан на максимальное рабочее давление 250 бар.

Расход задается калиброванной регулировочной ручкой, которая изменяет величину клинового зазора. Стандартная регулировка выполняется за три оборота ручки; конструкция позволяет зафиксировать выбранное положение.

Поддержание расхода при изменении нагрузки

В конструкции RPC1 последовательно расположены два регулирующих элемента. Первый формирует проходное сечение, величина которого определяется положением регулировочной ручки. Второй реагирует на давление до и после регулирующего элемента и поддерживает постоянный перепад давления на нем.

Компенсация давления позволяет уменьшить влияние изменения нагрузки на установленный расход. Согласно технической документации, при максимальных колебаниях давления между входной и выходной полостями отклонение расхода находится в пределах ±2% от максимального расхода соответствующего исполнения.

Температурная компенсация RPC1

Форма регулирующего клинового зазора снижает влияние изменения вязкости рабочей жидкости на расход. При изменении температуры на 50 °C для расходов выше 0,5 л/мин изменение расхода составляет около 4% от максимального регулируемого значения.

Для диапазонов менее 0,5 л/мин влияние температуры выражено сильнее: при таком же изменении температуры расход может увеличиваться примерно на 13% относительно установленного значения.

Исполнения RPC1 с обратным клапаном и без него

RPC1 выпускается в нескольких гидравлических исполнениях. Код T обозначает регулятор без встроенного обратного клапана. Исполнение CT оснащается обратным клапаном, обеспечивающим свободное прохождение рабочей жидкости в направлении B–A, противоположном регулируемому потоку.

Вариант CT применяется в схемах, где расход необходимо регулировать только в одном направлении, сохраняя свободный обратный поток. Для других схем может использоваться исполнение T без обратного клапана.

Диапазоны регулирования расхода RPC1

Серия RPC1 выпускается в семи исполнениях по максимальному регулируемому расходу:

• 0,5 л/мин;
• 1 л/мин;
• 4 л/мин;
• 10 л/мин;
• 16 л/мин;
• 22 л/мин;
• 30 л/мин.

Минимальный регулируемый расход для исполнений 0,5; 1 и 4 л/мин составляет 0,025 л/мин. Минимальный перепад давления между линиями A и B — 10 бар. Для исполнения CT давление открытия встроенного обратного клапана составляет 0,5 бар, максимальный расход через него — 40 л/мин.

Рабочая жидкость и уплотнения

Стандартные исполнения RPC1 рассчитаны на гидравлические жидкости на основе минеральных масел типов HL и HM по ISO 6743-4 и комплектуются уплотнениями NBR. Для жидкостей HFDR на основе фосфатных эфиров предусмотрены уплотнения FPM с кодом V.

• Температура окружающей среды — от −20 до +60 °C.
• Температура рабочей жидкости — от −20 до +70 °C.
• Допустимая вязкость — от 2,8 до 380 сСт.
• Рекомендуемая вязкость — 25 сСт.
• Рекомендуемая абсолютная тонкость фильтрации — не более 25 мкм.
• Для расходов менее 0,5 л/мин — не более 10 мкм.

Монтаж RPC1 на плите CETOP 03

Регуляторы RPC1 имеют монтажную поверхность CETOP 03. Для исполнений RPC1-*/T и RPC1-*/CT используются плиты PMRPC1-AI3G с задним или PMRPC1-AL3G с боковым расположением присоединительных отверстий.

Монтажные плиты для RPC1

Код для заказа:

Пример кода для заказа: RPC1-30/CT/41 - дроссель 30 л/мин (скомпенсирован по давлению и температуре) со встроенным обратным клапаном.

Обозначение на гидравлических схемах:

Скачать 2D и 3D модели товара «Регулятор расхода скомпенсированный по давлению и температуре RPC1» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
