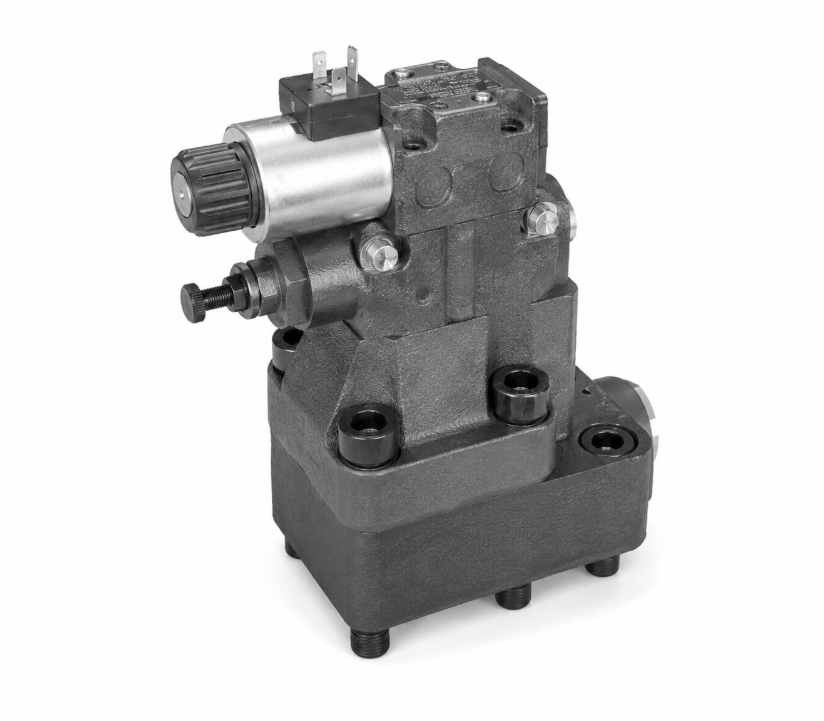

RQ*M*-P - Клапан разгрузочный с автоматическим или электромагнитным управлением
Клапаны серии RQ*M*-P обладают не только стандартными функциями перепускных или предохранительных клапанов, но и характеристиками безнапорной разгрузки насоса при достижении установленного значения давления или при отключении питания электромагнитного клапана.
Для обеспечения данного условия требуется использование гидроаккумулятора, гарантирующего наличие давления в контуре. Использование обратного клапана предотвращает сброс из гидроаккумулятора через клапан в открытом положении.

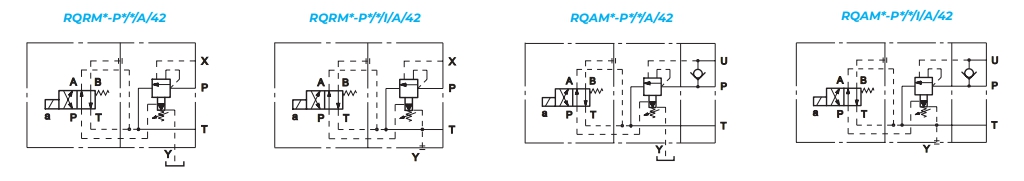

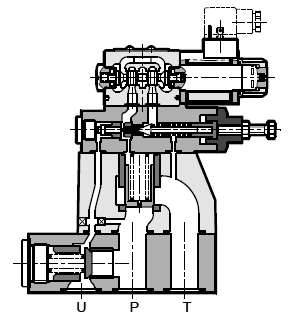

Клапаны имеют уравновешенный золотник и широкие проходы в главной ступени для больших потоков, что обеспечивает снижение перепадов давления.
Рабочие характеристики
(получены для минерального масла вязкостью 36 сСт при 50°C
|
RQRM3-P |
RQRM5-P | RQRM7-P | RQAM5-P | RQAM7-P | ||
| Максимальное рабочее давление |
бар |
350 |
||||
| Максимальный расход |
л/мин |
200 | 400 | 500 | 400 | 500 |
| Диапазон температур окружающей среды | °C | -20/+50 | ||||
| Диапазон температур жидкости | °C | -20/+80 | ||||
| Диапазон вязкости жидкости | сСт | 10÷400 | ||||
| Степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | |||||
| Рекомендуемая вязкость |
сСт |
25 | ||||
| Масса | кг | 5 | 5,8 | 8 | 12 | 19 |
Код для заказа
| 1 | 2 | 3 | 4 |
- |
5 | 6 | / | 7 |
/ |
8 |
/ |
9 |
/ |
10 |
/ |
11 | 12 |
- |
13 | 14 |
/ |
15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RQ | A | M | 7 | P | 5 | 1 | A | I |
|
51 | N | D24 | K1 |
|
|
|||
|---|---|---|---|
| 1 | Разгрузочный клапан для контуров с гидроаккумулятором | ||
| 2 | Автоматическая разгрузка в системах с гидроаккумулятором |
R = для дистанционного управления A = со встроенным обратным клапаном (недопустимо для размера 3) |
|
| 3 | Управление разгрузкой | M = электромагнитный клапан | |
| 4 | Номинальный размер |
3 = (RQRM3-P) ISO 6264-06-09-*-97 (CETOP R06) 5 = (RQRM5-P) ISO 6264-08-13-*-97 (CETOP R08) 5 = (RQAM5-P) 7 =(RQRM7-P) ISO 6264-10-17-*-97 (CETOP R10) 7 = (RQAM7-P) |
|
| 5 | Монтаж | P = стыковой монтаж на промежуточной плите | |
| 6 | Диапазон регулировки давления |
3 = до 70 бар 5 = до 210 бар 6 = до 280 бар |
|
| 7 | Перепад давления (значения ± 2.5%) |
1 = включение насоса при 75 % от давления настройки 2 = включение насоса при 63 % от давления настройки |
|
| 8 | Вариант исполнения | A= снятие нагрузки при отключении соленоида | |
| 9 | Дренаж |
Пропустить в случае использования внешнего дренажа (недопустимо в случае, если противодавление в сливной магистрали составляет более 2 бар) I = внутренний дренаж |
|
| 10 | Регулировка |
Пропустить для вариантов регулировки винтом с потайной шестигранной головкой M = регулировка рукояткой SICBLOC для контроля основного давления |
|
| 11 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59 | |
| 12 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных жидкостей |
|
| 13 | Электропитание |
Постоянный ток D12=12 B D24=24 B D48 = 48 В D110 = 110 В D220 = 220 В D00= клапан без катушек |
Переменный ток А24 = 24 В - 50 Гц A48 = 48 В - 50 Гц A110 = 110 B - 50 Гц (120 В - 60 Гц) А 230 = 230 В - 50 Гц (240 В - 60 Гц) А00 = клапан без катушек F110 = 110 В - 60 Гц F220 = 220 В - 60 Гц |
| 14 | Электроразъем | К1 = электроразъем катушки по DIN 43650 (стандарт) | |
| 15 | Ручное дублирование |
пропустить, если не требуется СМ = защитный резиновый колпачок ручного дублирования |
|
Пример кода для заказа
RQAM7-P5/1/A/I/51N-D24K1 - Клапан разгрузочный с электромагнитным управлением, со встроенным обр. клапаном, СЕТОР R10, 0-210 Бар, 500л/мин, внутренний дренаж, 24В
Монтажные плиты
| RQRM3-P | RQRM5-P | RQRM7-P | RQAM5-P | RQAM7-P | |
| Тип |
PMRQ3-AI4G задние порты |
PMRQ5-AI5G задние порты |
PMRQ7-AI7G задние порты |
PMRQA5-AI5G задние порты |
PMRQA7-AI7G задние порты |
| Размеры портов P, T, U |
P: 1/2" BSP T: 3/4" BSP |
1" BSP | 1"1/4 BSP | 3/4" BSP | 1"1/4" BSP |
| Размер порта X | 1/4" BSP | 1/4" BSP | 1/4" BSP | - | - |
Скачать 2D и 3D модели товара «Клапан разгрузочный с автоматическим или электромагнитным управлением RQ*M*-P» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
