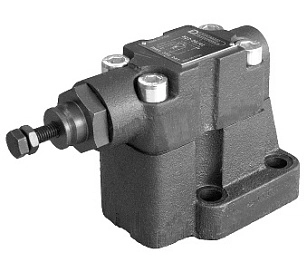

RQ*-P - Предохранительный клапан

Характеристики

Артикул

RQ*-P

Типоразмер

DN10, DN20, DN32

Рабочее давление

до 350 бар

Расход

до 500 л/мин

Температура эксплуатации

–20 до +70 ºС

Гарантия

2 года

Каталог

подробный

CAD модель

RQ_-P.rar

RQ5-P.DWG

Товары Подробное описание

Подробное описание

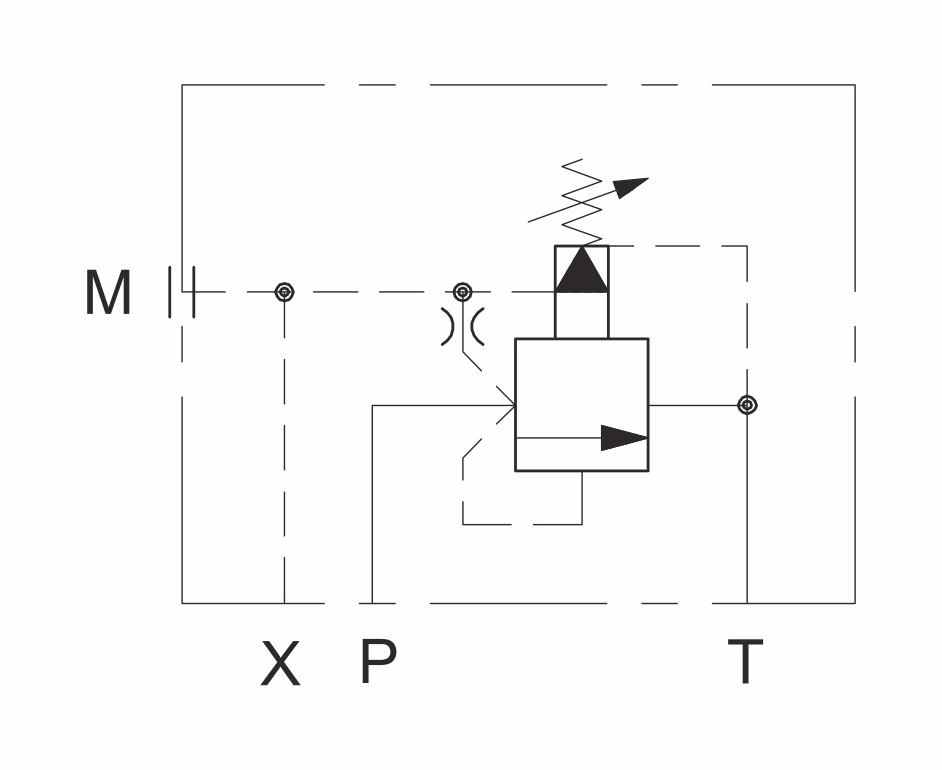

Перепускной предохранительный клапан с пилотным управлением; главная ступень имеет клапан с коническим уплотнением.

Стыковой монтаж на промежуточной плите выполняется в соответствии со стандартами ISO 6264 (CETOP RP 121H). Возможны различные варианты исполнения с разгрузкой и переключением уровней давления. Три диапазона регулирования давления

Клапаны серии RQ*-P позволяют перепускать полную подачу насоса даже при значениях давления, близких к заданной величине.

Широкие проходы обеспечивают снижение перепадов давления, повышая энергетический КПД установки.

Код для заказа

1	2	-	3	4	/	5	/	6	/	7
RQ	5	-	P	3	/	M	/	41	/	V

1	Двухступенчатый перепускной предохранительный клапан
2	Типоразмер	3 = CETOP R06 (МАКСИМАЛЬНЫЙ РАСХОД = 200 Л/МИН) 5 = CETOP R08 (МАКСИМАЛЬНЫЙ РАСХОД = 400 Л/МИН) 7 = CETOP R10 (МАКСИМАЛЬНЫЙ РАСХОД = 500 Л/МИН)
3	Монтаж	P = стыковой монтаж на промежуточной плите
4	Диапазон регулировки давления	3 = до 70 бар 5 = до 210 бар 6 = до 350 бар
5	Регулировка	Пропустить для вариантов регулировки винтом с потайной шестигранной головкой M = регулировка рукояткой SICBLOC
6	Номер серии	Габаритные и монтажные размеры остаются неизменными для серий от 40 до 49
7	Уплотнения	Пропустить в случае минеральных масел V = уплотнения FPM для специальных жидкостей

Монтажные плиты

	RQ3-P	RQ5-P	RQ7-P
тип плиты	PMRQ3-A14G с задним расположением присоединительных отверстий	PMRQ5-A15G с задним расположением присоединительных отверстий	PMRQ7-A17G с задним расположением присоединительных отверстий
размеры отверстий P и T	1/2“ BSP	3/4“ BSP	1“ 1/4 BSP
размеры отверстия X	1/4“ BSP	1/4“ BSP	1/4“ BSP

Скачать 2D и 3D модели товара «Предохранительный клапан RQ*-P» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
