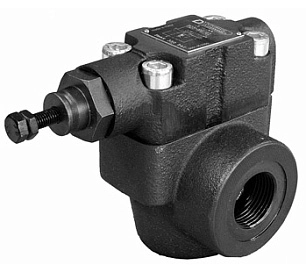

RQ*-W - Предохранительный клапан

Характеристики
Артикул
RQ*-W
Типоразмер
DN10, DN16
Рабочее давление
до 350 бар
Расход
до 400 л/мин
Температура эксплуатации
–20 до +80 ºС
Гарантия
2 года


Подробное описание
Клапаны серии RQ*-W представляют собой перепускной предохранительный клапан с пилотным управлением с резьбовыми присоединениями, выполненный в 2-х номинальных размерах (RQ5-W и RQ7-W) для расхода до 400 л/мин.

Главная ступень оснащена клапаном с коническим уплотнением. Возможность дистанционного управления давлением.

Клапан позволяет перепускать полный поток насоса даже при значениях давления, близких установленному значению. Широкие проходы обеспечивают снижение перепадов давления и нагрева жидкости благодаря низкому перепаду давления в клапане.

Предохранительный клапан обычно оснащается регулировочным винтом с шестигранной головкой. По требованию клапан может быть оснащен регулировочной ручкой SICBLOC.

Технические характеристики

для минерального масла вязкостью 36 сСТ при 500С
          RQ5-W
RQ7-W
 Максимальное рабочее давление бар

350

Максимальный расход л/мин 250 400
Температура окружающего воздуха  0С     -20 ...+50
Температура рабочей жидкости 0С

-20 ... +80

Допустимая вязкость рабочей жидкости сСТ

10...400

Рекомендуемая вязкость рабочей жидкости сСТ

25

Масса  кг  4,1  8

Код для заказа

1 2 - 3 4 / 5 / 6 / 7
RQ 5 W 3 M 41 V
1 Перепускной предохранительный клапан
2 Типоразмер 5 = Ду 25 (МАКСИМАЛЬНЫЙ РАСХОД = 250 Л/МИН)
7 = Ду 40 (МАКСИМАЛЬНЫЙ РАСХОД = 400 Л/МИН)
3 Резьбовые присоединительные отверстия W = BSP
4 Диапазон регулировки давления 3 = до 70 бар
5 = до 210 бар
6 = до 350 бар
5 Регулировка Пропустить для вариантов регулировки винтом с потайной шестигранной головкой
M = регулировка рукояткой SICBLOC
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 40 до 49
7 Уплотнения Пропустить в случае минеральных масел
V = уплотнения FPM для специальных жидкостей

Скачать 2D и 3D модели товара «Предохранительный клапан RQ*-W» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».



Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.


RQ5-W6/41 - Клапан предохранительный с пилотным управлением трубного монтажа
71 168.40 ₽
В наличии: 35 шт
Подробнее В 1 клик
6401
Давление настройки максимальное, бар
350
Максимальный расход, л/мин
250
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
RQ5-W6/M/41 - Клапан предохранительный с пилотным управлением трубного монтажа
75 615.60 ₽
В наличии: 29 шт
Подробнее В 1 клик
7387
Давление настройки максимальное, бар
350
Максимальный расход, л/мин
250
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
