RQM*-P - Клапан предохранительный с электрическим управлением с разгрузкой и выбором давления

Клапаны серии RQM*-P представляют собой перепускные предохранительные клапаны с пилотным и электромагнитным управлением. Они предназначены для ограничения максимального давления, разгрузки потока насоса и, в зависимости от исполнения, выбора одного, двух или трех установленных значений давления.

Серия выпускается в трех типоразмерах со стыковым монтажом на промежуточной плите по ISO 6264: RQM3-P, RQM5-P и RQM7-P. Максимальный расход составляет соответственно 200, 400 и 500 л/мин. Электромагнитный клапан CETOP 03 управляет разгрузкой и переключением пилотных ступеней.

Принцип работы клапанов RQM*-P

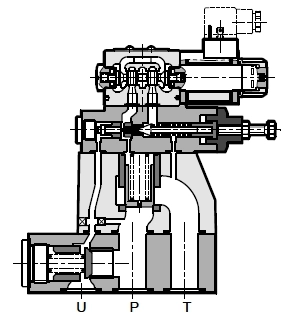

Основная ступень регулирует давление в гидросистеме по принципу пилотно-управляемого предохранительного клапана. Электромагнитная пилотная часть изменяет состояние управляющей линии, за счет чего можно разгружать основной поток или переключаться между предварительно установленными уровнями давления.

В исполнениях с несколькими значениями давления дополнительные уровни задаются отдельными предохранительными клапанами, установленными между основной ступенью и электромагнитным распределителем. Поэтому изменение режима происходит электрически, а сами значения давления предварительно настраиваются механически.

Варианты исполнения RQM*-P

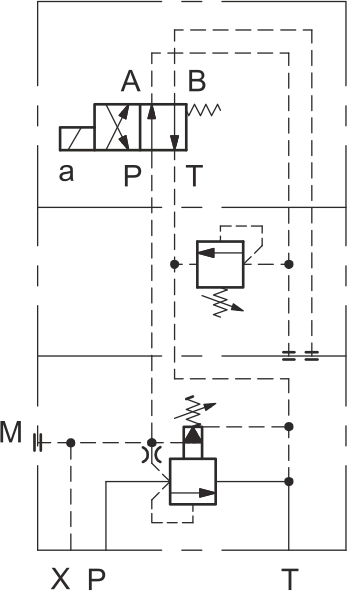

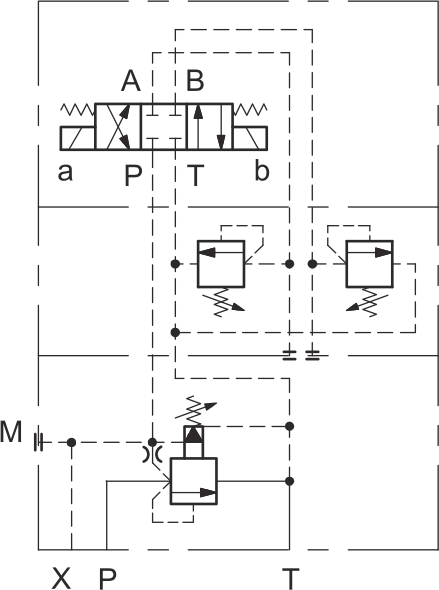

А= 1 установленное значение давления и разгрузка при  отключенном  электромагнитном клапане	B = 1 установленное значение  давления и разгрузка при включенном электромагнитном клапане	С = 2 установленных значения  давления. Большее значение достигается при включенном электромагнитном клапане	D = 2 установленных значения  давления и разгрузка при отключенных электромагнитных катушках клапана	G = 3 установленных значения  давления. Самое высокое  значение достигается при отключенных электромагнитных катушках клапана

Исполнения A и B относятся к серии 60, исполнения C, D и G - к серии 61. Выбор схемы зависит от того, требуется только электрическая разгрузка или переключение между несколькими рабочими уровнями давления.

Основные технические характеристики

Для серии предусмотрены три диапазона регулировки основного давления:

• исполнение 3 - до 70 бар;
• исполнение 5 - до 210 бар;
• исполнение 6 - до 350 бар.

Допустимый диапазон вязкости рабочей жидкости составляет 10-400 сСт, рекомендуемая вязкость - 25 сСт. Температура рабочей жидкости допускается от -20 до +80 °C, температура окружающей среды - от -20 до +50 °C. Требуемая чистота жидкости - класс 20/18/15 по ISO 4406:1999.

Электромагнитное управление

Для управления разгрузкой и выбором давления применяются катушки постоянного и переменного тока. Доступны исполнения на 12, 24, 48, 110 и 220 В DC, а также на 24, 48, 110 и 230 В AC при 50 Гц и отдельные варианты для 60 Гц. Возможна поставка клапана без катушек.

Электрическое подключение выполняется через разъем стандарта EN 175301-803, ранее DIN 43650. Электроразъем приобретается отдельно. Для ручного дублирования предусмотрено исполнение с защитным резиновым колпачком CM.

Регулировка и рабочие жидкости

Основное давление стандартно регулируется винтом с шестигранной головкой. По требованию клапан может оснащаться рукояткой SICBLOC, которая применяется только для регулирования основного уровня давления. Второй и третий уровни, если они предусмотрены схемой, настраиваются отдельными пилотными предохранительными клапанами.

Для минеральных гидравлических жидкостей типов HL и HM применяются уплотнения NBR. Для жидкостей HFDR предусмотрены уплотнения FPM. Совместимость с другими типами специальных рабочих жидкостей необходимо проверять отдельно.

Монтаж и присоединение

Клапаны RQM*-P устанавливаются на промежуточную плиту. Монтажная поверхность и размеры присоединительных каналов зависят от типоразмера клапана. Для RQM3-P, RQM5-P и RQM7-P предусмотрены соответствующие плиты PMRQ3-AI4G, PMRQ5-AI5G и PMRQ7-AI7G с задним расположением присоединительных отверстий.

Подбор клапана RQM*-P

При выборе необходимо определить максимальный расход системы, диапазон рабочего давления и требуемую логику электрического управления. Исполнение A или B подходит для схем с одним установленным давлением и функцией разгрузки, исполнения C и D применяются при необходимости двух уровней давления, исполнение G - трех уровней.

Дополнительно учитываются напряжение питания электромагнитного клапана, тип рабочей жидкости, способ регулировки основного давления, необходимость ручного дублирования и монтажный типоразмер. Для выбора конкретной конфигурации важно рассматривать не только максимальное давление, но и требуемое состояние клапана при включенной и отключенной катушке.

Код для заказа

Скачать 2D и 3D модели товара «Клапан предохранительный с электрическим управлением с разгрузкой и выбором давления RQM*-P» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
