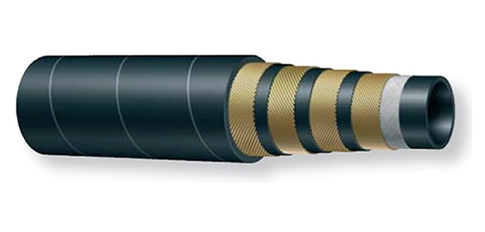

Рукав высокого давления по EN856-4SH
Рукава высокого давления EN 856 4SH относятся к рукавам навивочного типа и применяются в гидравлических линиях, работающих при высоком давлении. Для данной серии указано применение с индустриальными минеральными маслами, водой, воздухом и инертными газами.
Рабочая температура рукавов составляет от -40 до +100 °C. Допускается кратковременное повышение температуры до +125 °C.
Типоразмеры и рабочее давление
В разделе представлены рукава EN 856 4SH с номинальным диаметром от DN 19 до DN 38. Рабочее давление для представленных исполнений составляет от 290 до 420 бар.
| Код | DN | Внутренний диаметр, мм | Наружный диаметр, мм | Минимальный радиус изгиба, мм | Рабочее давление, бар | Давление разрыва, бар | Масса 1 м, г |
|---|---|---|---|---|---|---|---|
| 730907 | 19 | 19,1 | 32 | 280 | 420 | 1680 | 1545 |
| 730908 | 25 | 25,4 | 38,7 | 340 | 380 | 1520 | 2145 |
| 730909 | 31 | 31,8 | 45,5 | 460 | 325 | 1300 | 2500 |
| 730910 | 38 | 38,1 | 53,5 | 560 | 290 | 1160 | 3330 |
Выбор рукава EN 856 4SH
При подборе необходимо учитывать номинальный и внутренний диаметр, рабочее давление и минимальный радиус изгиба. В представленном ряду с увеличением диаметра рабочее давление снижается: от 420 бар для DN 19 до 290 бар для DN 38.
Рабочая среда и температура эксплуатации должны соответствовать параметрам серии EN 856 4SH. При прокладке необходимо соблюдать минимальный радиус изгиба, установленный для конкретного типоразмера.
В разделе представлены рукава высокого давления EN 856 4SH навивочного типа с номинальным диаметром от DN 19 до DN 38. Доступные исполнения отличаются внутренним диаметром, наружными размерами и рабочим давлением.
Размеры, рабочее давление, давление разрыва и минимальный радиус изгиба отдельных типоразмеров приведены во вкладке «Подробное описание».
Купить рукава высокого давления EN 856 4SH
ПНЕВМАКС поставляет рукава высокого давления EN 856 4SH навивочного типа. В разделе представлены типоразмеры от DN 19 до DN 38 с рабочим давлением от 290 до 420 бар.
При подборе необходимо учитывать номинальный и внутренний диаметр, рабочее давление, минимальный радиус изгиба, рабочую среду и температурный диапазон эксплуатации. Конкретное исполнение выбирается по параметрам участка гидравлической системы.
