S/U/T/X*-P - Клапан последовательности, разгрузочный, подпорный, балансировочный
Характеристики
Артикул
S/U/T/X*-P
Типоразмер
DN6, DN10
Рабочее давление
до 320 бар
Расход
до 150 л/мин
Температура эксплуатации
–20 до +70 ºС
Монтаж
Стыковой по стандарту ISO 4401 (CETOP RP121H)
Гарантия
2 года
Подробное описание

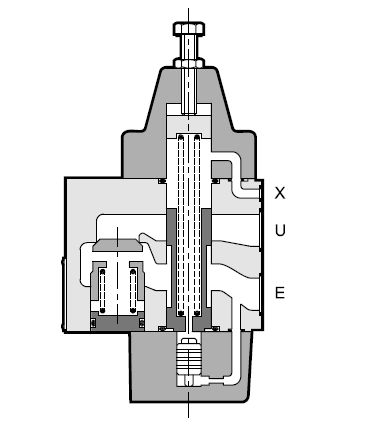

Клапаны серий S, U, T и X используются для регулировки давления. Они представляют собой нормально закрытые клапаны прямого действия.
Клапаны производятся двух типоразмеров для расхода до 150 л/мин и с четырьмя диапазонами регулировки давления.
Открытие клапана осуществляется посредством давления управления, которое, действуя на небольшой поршень, сжимает регулирующую пружину.
- Клапан последовательности S ( S3-P, S5-P) используется для последовательного управления двумя или более рабочими механизмами. Также может использоваться для поддержания давления в контуре при возможном одновременном подключении различных потребителей, что требует полной производительности насоса и приводит к снижению давления
- Разгрузочный клапан U (U3-P, U5-P) используется в контурах автоматического управления (высокое/низкое давление) для разгрузки насоса низкого давления Разгрузка происходит, когда давление в системе достигает давления настройки клапана
- Подпорный клапан T (T3-P, T5-P) используется для создания гидравлического сопротивления в целях предотвращения неконтролируемого движения привода, особенно в случае опускания вывешенных грузов
- Балансировочный клапан X (X3-P, X5-P) используется для уравнивания нагрузки.
Технические характеристики
для минерального масла вязкостью 36 сСт при 50ºС| типоразмер 3 | типоразмер 5 | ||
| максимальное рабочее давление | бар | 320 | 250 |
| максимальный расход | л/мин | 60 | 150 |
| диапазон температур окружающей среды | ºС | -20/+60 | |
|
диапазон температур жидкости |
ºС | -20/+80 | |
| диапазон вязкости жидкости | сСт | 10÷400 | |
| степень загрязнения жидкости |
класс 20/18/15 по ISO 4406:1999 |
||
| рекомендуемая вязкость | сСт | 25 | |
| масса | кг | 5,8 | 6,7 |
Код для заказа
| 1 | 2 | - | 3 | 4 | / | 5 | / | 6 | / | 7 |
|---|---|---|---|---|---|---|---|---|---|---|
| S | 5 | P | 4 | C | 20 |
|
| 1 | Тип клапана |
S = клапан последовательности U = разгрузочный клапан T = подпорный клапан X = балансировочный клапан |
| 2 | Размер |
3 = ISO 5781-06 5 = ISO 5781-08 |
| 3 | Монтаж | P = стыковой монтаж на промежуточной плите |
| 4 | Диапазон регулировки давления |
3 = 5 ÷ 20 бар 4 = 10 ÷ 35 бар 5 = 15 ÷ 70 бар 6 = 35 ÷140 бар |
| 5 | Обратный клапан |
Пропустить, если модель не оснащена обратным клапаном С = обратный клапан для свободного потока от U к E (давление срабатывания - 0,5 бар) |
| 6 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 7 | Уплотнения |
Пропустить для минеральных масел V = уплотнения Viton для особых типов жидкостей |
Пример кода для заказа
S5-P4/C/20 - Клапан предохранительный, СЕТОР R08, 10-35 Бар, 150л/мин, с обратным клапаном
Скачать 2D и 3D модели товара «Клапан последовательности, разгрузочный, подпорный, балансировочный S/U/T/X*-P» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».Доставка и оплата
