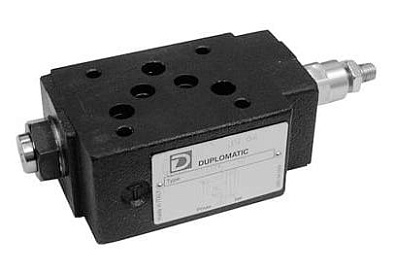

SD4M - Клапан последовательности прямого действия CETOP 05
SD4M - клапан последовательности прямого действия золотникового типа в модульном исполнении CETOP 05. Клапан применяется для последовательного управления двумя и более исполнительными механизмами.
В исходном положении клапан закрыт. Когда давление в магистрали P1 достигает значения, установленного регулировочной пружиной, клапан открывается и пропускает рабочую жидкость в контролируемую магистраль P. Клапан остается открытым до тех пор, пока давление в контуре не снизится ниже заданного значения.
SD4M выпускается в исполнениях с внутренним и внешним управлением. Для варианта с внешним управлением используется отверстие X, положение которого соответствует монтажной схеме CETOP 4.2-4-R05.
Монтажная поверхность соответствует ISO 4401-05-05-0-05. Клапан может устанавливаться совместно с другими модульными аппаратами CETOP 05 без отдельных трубопроводных соединений между элементами блока.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 05 |
| Максимальное рабочее давление | 320 бар |
| Максимальное давление в отверстии T | 10 бар |
| Максимальный расход в регулируемой магистрали | 80 л/мин |
| Максимальный расход в свободных магистралях | 100 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса | 2,7 кг |
Диапазоны давления и регулировка
Для SD4M предусмотрены диапазоны регулирования давления до 70, 140 и 210 бар.
Стандартное исполнение регулируется винтом с внутренней шестигранной головкой и стопорной гайкой. Для увеличения давления винт вращается по часовой стрелке. Также доступно исполнение M1 с регулировочной ручкой.
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для специальных жидкостей предусмотрено исполнение с уплотнениями FPM.
Код для заказа SD4M
| Параметр | Обозначение |
|---|---|
| Тип оборудования | SD4M - клапан последовательности прямого действия модульного исполнения CETOP 05 |
| Диапазон регулирования давления |
3 = до 70 бар 4 = до 140 бар 5 = до 210 бар |
| Управление |
Пропустить для стандартного исполнения с внутренним управлением EI = внешнее управление через отверстие X |
| Регулировка |
Пропустить для стандартной регулировки винтом M1 = регулировочная ручка |
| Номер серии | 50, габаритные и монтажные размеры остаются неизменными для серий с 50 по 59 |
| Уплотнения |
Пропустить для исполнения с уплотнениями для минеральных масел V = FPM для специальных жидкостей |
Пример кода для заказа: SD4M5/50 - клапан последовательности прямого действия CETOP 05, диапазон регулирования давления до 210 бар, расход до 80 л/мин.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены клапаны последовательности прямого действия SD4M модульного исполнения CETOP 05. Доступны исполнения с внутренним и внешним управлением.
Принцип работы, технические характеристики, варианты управления и расшифровка кода заказа представлены во вкладке «Подробное описание».
Купить клапаны последовательности SD4M CETOP 05
На странице представлены клапаны SD4M с диапазоном регулирования давления до 210 бар и расходом до 80 л/мин. Доступны стандартное исполнение с внутренним управлением и версия SD4M5-EI/50 с внешним управлением через канал X.
При выборе клапана необходимо учитывать требуемое давление срабатывания, расход и способ управления. Специалисты ПНЕВМАКС помогут определить подходящее исполнение SD4M и проверить код заказа.
Заказать клапаны последовательности SD4M можно через интернет-магазин ПНЕВМАКС.
