Система управления гидравлической станции системы смазки Ж-5, стана 2500

Система управления контролирует состояние гидравлической системы станции смазки стана прокатки металла. Обеспечивает работу гидростанции как в автоматическом режиме с возможностью дистанционного управления с удаленного поста оператора, так и в ручном режиме непосредственно органами управления, расположенными на шкафу управления.

Система управления станции системы смазки Ж-5 стана 2500 построена на базе программируемого логического контроллера Siemens S7-300, панели оператора SIMATIC TP700 COMFORT диагональю 7” и системы распределенной периферии ET 200M.

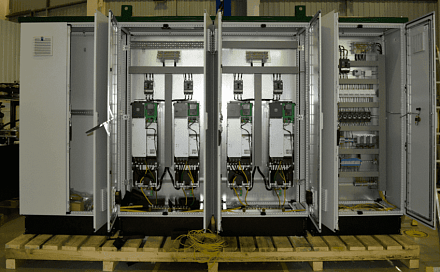

Система управления состоит из нескольких модулей:

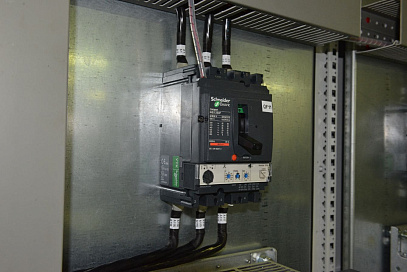

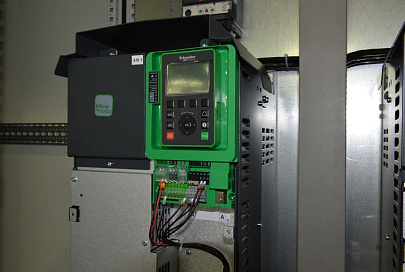

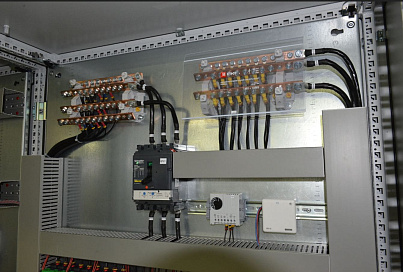

1. шкафа силового;
2. шкафа станционного;
3. шкафа бака;
4. шкафа управления.

САУ принимает сигналы от концевых выключателей, реле засоренности фильтров, реле уровня масла. Помимо реле к системе управления подключены датчики с унифицированным сигналом 4…20 мА. В систему передаются показания от датчиков протока, смонтированных на баке станции. Согласно алгоритму работы САУ управляет электроприводными клапанами подачи воды в контуры охлаждения масла при достижении маслом критической температуры.

Также, к ПЛК САУ гидростанции подключена система очистки масла от воды и механических примесей, система управления которой построена на базе программируемого логического контроллера S7-1200, производства компании Siemens. Контроллеры обмениваются данными по протоколу Profinet. Все данные от контроллеров передаются в систему «верхнего уровня» контроллеру стана.

Сроки поставки и гарантийные обязательства

Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
