T17*BE - Фильтр-регулятор
Характеристики
АРТИКУЛ
T17*BE
Максимальное давление
13 бар
Температура эксплуатации
-5…+50°С
РАБОЧЕЕ ДАВЛЕНИЕ
0-12 бар
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ
5-50 мкм
ГАРАНТИЯ
2 года
Подробное описание
Регулятор давления и фильтр влагомаслоотделитель в одном корпусе — фильтры регуляторы. Чаще всего фильтры регуляторы изготавливают из технополимера.Код для заказа фильтра регулятора:
| 1 | 2 | 3 | 4 | 5 | 6 |
| T | 171B | EM | B | D |
|
| 1 | Исполнение фильтра регулятора |
T = технополимер (для 171, 172, 173) N = технополимер с алюминиевыми вставками (для 171, 172, 173) P = алюминий (для 172, 173, 174) L = алюминий для низких температур (для 172, 173, 174) |
| 2 | Присоединение фильтра регулятора |
171B = G 1/4 (максимальный расход 1450 нл/мин) 172B = G 3/8 (максимальный расход 2350 нл/мин) 173B = G 1/2 (максимальный расход 3500 нл/мин) 174B = G1 (максимальный расход 10000 нл/мин) |
| 3 | Тип фильтра регулятора |
E = фильтр-регулятор с резьбовым отверстием для установки манометра G 1/8 EM = фильтр-регулятор с встроенным в корпус манометром, поток слева направо EW = фильтр-регулятор с встроенным в корпус манометром, поток справа налево |
| 4 | Фильтрующий элемент |
A = 5 мкм B = 20 мкм C = 50 мкм |
| 5 | Рабочее давление |
A = 0...2 бар B = 0...4 бар C = 0...8 бар D = 0...12 бар |
| 6 | Опции фильтров регуляторов |
= сброс конденсата полуавтоматический (стандарт) S = сброс конденсата автоматический (только для T172, T173, P174) |

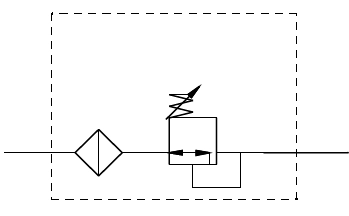

Обозначение на схеме фильтра регулятор:
Скачать 2D и 3D модели товара «Фильтр-регулятор T17*BE» Вы можете по кнопке «CAD-модель» выше.
