1	Исполнение клапана	T = технополимер (для 171, 172, 173) N = технополимер с алюминиевыми вставками (для 171, 172, 173) P = алюминий (для 172, 173, 174)
2	Присоединение клапана	171B = G 1/4 (максимальный расход 1500 нл/мин, сброс 950 нл/мин) 172B = G 3/8 (максимальный расход 2350 нл/мин, сброс 1600 нл/мин) 173B = G 1/2 (максимальный расход 3500 нл/мин, сброс 1600 нл/мин) 174B = G1 (максимальный расход 15000 нл/мин, сброс 3600 нл/мин)
3	Тип клапана	VL = клапан отсечной с ручным управлением VE = клапан отсечной с электроуправлением VP = отсечной с пневмоуправлением (канал управления G1/8", мин. давление упр.3 бар)
4	Дополнительно	В2 = исполнение под установку катушки типа MB, MC (только для варианта с электроуправлением)

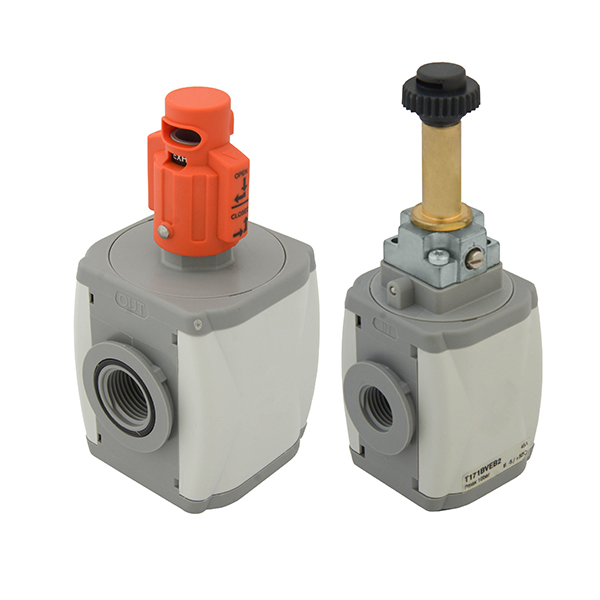

T17*BVL - отсечной клапан для ручного перекрытия подачи сжатого воздуха в систему. Клапан может блокироваться навесным замком. Клапан отсечной с ручным управлением выполняется из технополимера (корпус в размере 4 - металл).
T17*BVE - клапан отсечной электроуправляемый предназначен для перекрытия подачи сжатого воздуха в систему путем подачи электросигнала. Электроуправляемые отсечные клапаны выполняются из технополимера (корпус в размере 4 - металл).

Скачать 2D и 3D модели товара «Клапан отсечной» Вы можете по кнопке «CAD-модель» выше. Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».

Вас может заинтересовать:

Цанговые фитинги из нержавеющей стали

Цанговые фитинги из технополимера

Цанговые фитинги из никелированной латуни

Трубки пневматические

Дроссели пневматические

Пневмоглушители

Цилиндры пневматические

Плиты и заглушки

Скобы монтажные T1700

Катушки и разъемы

Кронштейн монтажный T17*50/17150

Манометр 17070

Комплект для сборки 17*6

Кронштейн монтажный 17*50

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.

Сортировать по: цене

наличию на складе наименованию

T171BVL - Клапан отсечной с руч. упр. 3/2

T171BVL - Клапан отсечной с руч. упр. 3/2, G1/4", 1500 нл/мин., технополимер, сброс G1/4" 950 нл/мин
