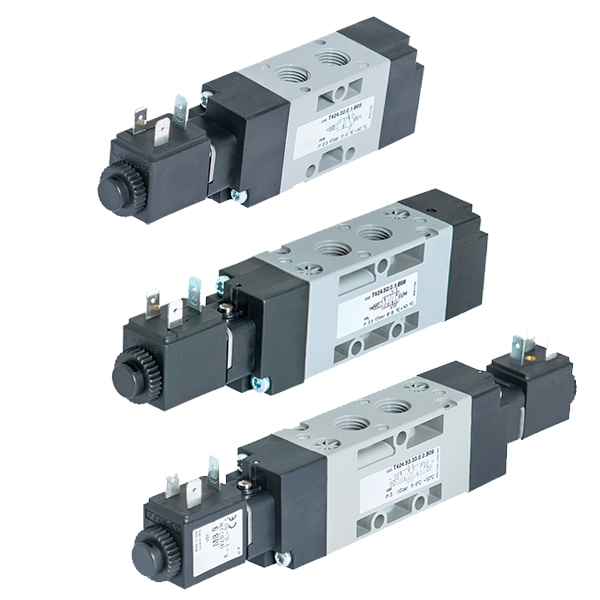

T424 - Распределитель пневматический с электромагнитным управлением

T424 - Распределитель пневматический с электромагнитным управлением: используются для решения широкого круга задач пневмоуправления, обеспечивают расход 1050 нл/мин (для типа 3/2 и 5/2) и 900 нл/мин для типа 5/3. Корпус и золотник выполнены из современного высокопрочного технополимера, поставляется в комплекте с катушкой. Имеет большое количество вариантов исполнения и возможность блочного монтажа. Распределители данной серии поставляются с электропневматическим управлением; функционально они могут быть 3/2, 5/2 и 5/3-распределителями моно- или бистабильными. Производитель PNEUMAX S.p.A. (Италия).

Золотниковые электропневматические распределители серия Т424 предназначены для решения широкого круга задач пневмоуправления, обеспечивают расход 1050 нл/мин (для типа 3/2 и 5/2) и 900 нл/мин для типа 5/3.

Корпус и золотник выполнены из современного высокопрочного технополимера. Поставляется в комплекте с катушкой. Присоединение G1/4". Имеет большое количество вариантов исполнения. Возможность блочного монтажа.

Распределители данной серии поставляются с электропневматическим управлением; функционально они могут быть 3/2, 5/2 и 5/3-распределителями моно- или бистабильными.

1	Тип изделия	T424 = распределитель электропневматический с расходом 1050 нл/мин (3/2, 5/2) и 900 нл/мин (5/3) (при давлении 6 бар и ΔР=1 бар) присоединение G 1/4’’, технополимер
2	Тип распределителя	32 3/2 НЗ 52 5/2 53.31 5/3 ЗЦ (закрытые центры) 53.32 5/3 ОЦ (открытые центры) 53.33 5/3 НЦ (нагруженные центры)
3	Управление	0 = электроуправляемый
4	Вариант исполнения	0 Бистабильный (для распределителей 5/2) 0.E Бистабильный с внешним питанием пилотов 0 Моностабильный (для распределителей 5/3) 0.E   Бистабильный с внешним питанием пилотов 1 Моностабильный, пружинный возврат 1.E Моностабильный, с внешним питанием пилота, пружинный возврат 12 Моностабильный, воздушная пружина 12.E Моностабильный, воздушная пружина, с внешним питанием пилота и пружины
5	Питание	B04 = 12 V DC B05 = 24 V DC B09 = 24 V DC, 2 W B56 = 24 V AC B57 = 110 V AC B58 = 220 V AC

Скачать 2D и 3D модели товара «Распределитель пневматический с электромагнитным управлением T424» Вы можете по кнопке «CAD-модель» выше. Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
