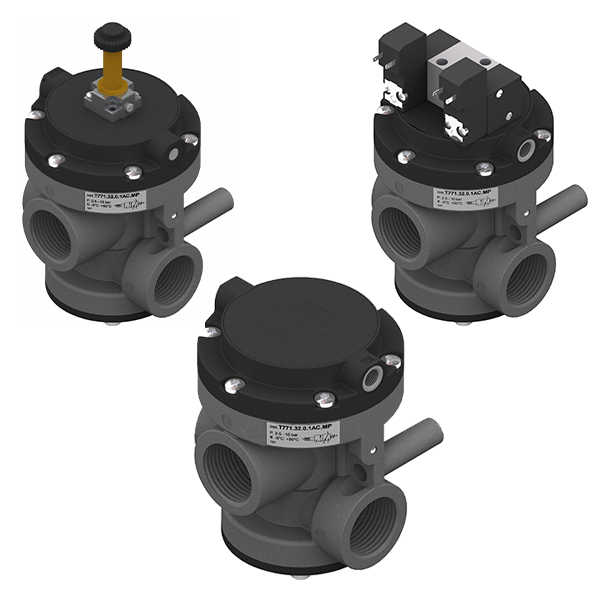

T770 - Распределитель пневматический клапанный с электромагнитным управлением
T770 - Распределитель пневматический клапанный с электромагнитным управлением производства PNEUMAX S.p.A. (Италия) - является дальнейшим развитием клапанов популярной серии 700. Присоединение: G1/2", G3/4". Корпус выполнен из высокопрочного композитного технополимера.
Особенности серии T770:
- традиционное манжетное уплотнение поршня привода тарелки клапана заменено на гофрированную диафрагму с целью устранения износа подвижного уплотнения;
- клапаны новой серии для сжатого воздуха имеют изолирующее уплотнение между камерой порта 3 и поршневой камерой. Это позволяет использовать нормально закрытый клапан как нормально открытый, что было невозможно для предыдущей серии;
- клапаны с электропневматическим управлением могут оснащаться клапаном быстрого выхлопа воздуха с поршневой камеры. Это позволяет уменьшить на 60% время переключения клапана в исходное состояние при обесточивании катушки.
Особое внимание обращайте на требуемое значение разрежения, развиваемого насосом, при выборе распределителей с вакуумпитанием. Эти распределители желательно использовать в системах с высокопроизводительным насосом или вакуумным ресивером. При низком уровне вакуума или недостаточной производительности насоса возможно “зависание” клапанов в промежуточном положении при переключении распределителя.
Новая серия Т770 клапанных распределителей с пневматическим и электропневматическим управлением для сжатого воздуха и вакуума, представленная моделями с присоединениями:
- G1/2”
- G3/4”,
Основной отличительной особенностью данной серии клапанов является использование высокопрочного композитного технополимера для изготовления корпуса и других деталей клапана.
В новую серию клапанов также внесены существенные изменения по сравнению с предыдущей серией:
- традиционное манжетное уплотнение поршня привода тарелки клапана заменено на гофрированную диафрагму с целью устранения износа подвижного уплотнения;
- клапаны новой серии для сжатого воздуха имеют изолирующее уплотнение между камерой порта 3 и поршневой камерой. Это позволяет использовать нормально закрытый клапан как нормально открытый, что было невозможно для предыдущей серии;
- клапаны с электропневматическим управлением (с внутренним или внешним питанием) могут оснащаться клапаном быстрого выхлопа воздуха с поршневой камеры. Это позволяет уменьшить на 60% время переключения клапана в исходное состояние при обесточивании катушки.
В качестве пилотного клапана используется модель МР (для вакуумных клапанов модель MV), которая отличается от традиционного пилотного клапана модели М2 тем, что в его комплект поставки вместо винтов включаются шурупы для установки на пластиковую крышку основного клапана.
Клапаны поставляются без катушек.
Особое внимание обращайте на требуемое значение разрежения, развиваемого насосом, при выборе распределителей с вакуумпитанием. Эти распределители желательно использовать в системах с высокопроизводительным насосом или вакуумным ресивером. При низком уровне вакуума или недостаточной производительности насоса возможно “зависание” клапанов в промежуточном положении при переключении распределителя.
| 1 | 2 | . | 3 | . | 4 | . | 5 | . | 6 |
| T77 | 1 | 32 | 0 | 1AC | MP |
| 1 | Тип изделия | T77 = распределитель клапанный, корпус технополимер | |||||||||
| 2 | Присоединение и применение |
2 = 1/2’’, расход 4100 нл/мин (при 6 бар и ΔР=1 бар), Dy=15 мм 2/V = 1/2’’, для вакуума 3 = 3/4’’, расход 6400 нл/мин (при 6 бар и ΔР=1 бар), Dy=20 мм 3/V = 3/4’’, для вакуума 1 = 1’’, расход 12000 нл/мин (при 6 бар и ΔР=1 бар), Dy=25 мм 1/V = 1’’, для вакуума |
|||||||||
| 3 | Тип распределителя | 32 = 3/2 | |||||||||
| 4 | Управление | 0 = электроуправляемый | |||||||||
| 5 | Вариант исполнения |
|
|||||||||
| 6 | Питание | MP = под установку катушек типа MB (для вакуума только в варианте исполнения с внешним питанием пилота) |
