THS - Компактные гидравлические цилиндры

Компактные гидроцилиндры THS для промышленного оборудования

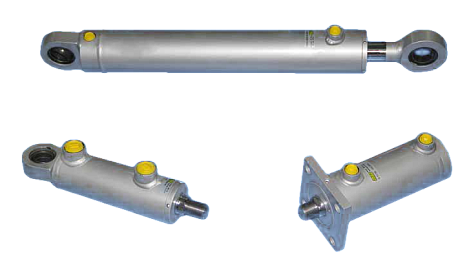

Серия THS — компактные гидравлические цилиндры для промышленного оборудования. Серия рассчитана на номинальное рабочее давление 160 бар; по запросу доступно исполнение на 250 бар. Диаметры поршня составляют от 40 до 200 мм, стандартный ряд рабочих ходов — от 100 до 500 мм.

Компактная конструкция THS позволяет применять гидроцилиндры в механизмах, где существенное значение имеют монтажные габариты исполнительного элемента. Конкретное исполнение выбирается по требуемому усилию, диаметру поршня и штока, рабочему ходу, способу крепления, температуре и условиям эксплуатации.

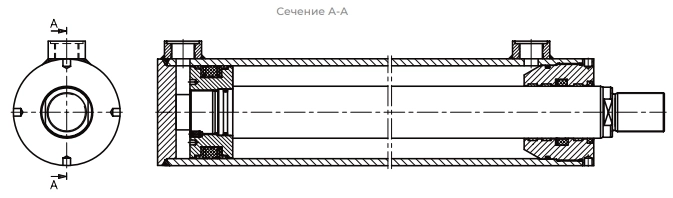

Вариант исполнения гидроцилиндра

• Шток поршня выполнен из стали Ck45, хромирован
• Корпус цилиндра выполнен из стали 52Bk, хонингован
• Тип рабочей жидкости  - минеральное масло вязкостью 5сСт-300 сСт

Технические характеристики компактных гидроцилиндров THS

Диаметры поршня и штока гидроцилиндров THS

Компактные гидравлические цилиндры THS выпускаются с диаметрами поршня 40, 50, 63, 80, 100, 125, 160 и 200 мм. Для соответствующих типоразмеров предусмотрены штоки диаметром 22, 28, 36, 45, 56, 70, 90 и 110 мм.

Диаметр поршня и штока выбирается в соответствии с требуемым усилием и условиями нагружения механизма. Для цилиндров с рабочим ходом более 500 мм исполнение необходимо согласовывать отдельно.

Монтажные исполнения компактных гидравлических цилиндров THS

Серия THS предусматривает различные способы крепления гидроцилиндра и присоединения штока:

• ÖFB — передний фланец;
• AFB — задний фланец;
• AEB — проушина на задней крышке;
• AEBK — проушина на задней крышке со сферическим шарниром;
• OEB — цапфы на промежуточной опоре;
• AB — крепление на лапах;
• ÖEB — наконечник штока;
• ÖEBK — наконечник штока со сферическим шарниром.

Выбор монтажного исполнения зависит от конструкции оборудования, направления нагрузки и требуемой подвижности соединения. Для исполнения с цапфами положение промежуточной опоры может изменяться в зависимости от рабочего хода и требований заказчика.

Исполнения штока компактных гидроцилиндров THS

Стандартный шток гидроцилиндров THS изготавливается из стали Ck45 с хромированным покрытием. Для специальных условий эксплуатации доступны дополнительные варианты:

• RH — закаленный и хромированный шток;
• RS — хромированный шток из нержавеющей стали AISI 304.

Исполнение штока выбирается с учетом механических нагрузок и условий окружающей среды.

Высокотемпературное исполнение гидроцилиндров THS

В стандартной комплектации гидравлические цилиндры THS оснащаются уплотнениями NBR + PU и рассчитаны на температуру рабочей жидкости от −20 до +80 °C.

Для работы при повышенной температуре предусмотрено исполнение SV с уплотнениями Viton. Температурный диапазон такого исполнения составляет от −20 до +150 °C.

Рабочий ход компактных гидравлических цилиндров THS

Стандартный ряд рабочих ходов включает 100, 200, 300, 400 и 500 мм. Другие значения хода выполняются по запросу. Для цилиндров с ходом более 500 мм необходимо отдельное согласование исполнения.

Габаритные размеры цилиндра зависят от выбранного типоразмера, рабочего хода и способа монтажа. Подробные монтажные размеры для каждого исполнения приведены в техническом каталоге серии THS.

Код для заказа гидроцилиндров THS

Комплекты уплотнений для гидроцилиндров THS

Для гидроцилиндров THS предусмотрены отдельные комплекты уплотнений. Комплект выбирается по диаметру поршня и штока и типу уплотнений.

Для стандартных цилиндров на 160 бар доступны комплекты NBR или NBR + PU и высокотемпературные комплекты Viton для исполнения SV. При другом рабочем давлении или специальном исполнении комплект уплотнений необходимо подбирать по фактической конфигурации цилиндра.

Подбор, заказ и поставка компактных гидроцилиндров THS

ПНЕВМАКС выполняет подбор и поставку компактных гидроцилиндров THS по параметрам промышленного гидропривода. При подборе учитываются требуемое усилие, рабочее давление, диаметр поршня и штока, ход, монтажное исполнение, температурный режим и требования к материалу штока.

Гидроцилиндры THS поставляются под заказ. Чтобы купить или заказать компактный гидравлический цилиндр THS, необходимо определить основные рабочие параметры и требуемую комплектацию. Цена гидроцилиндра THS зависит от типоразмера, рабочего хода, способа крепления, исполнения штока и уплотнений и предоставляется по запросу. Поставка осуществляется по России.
