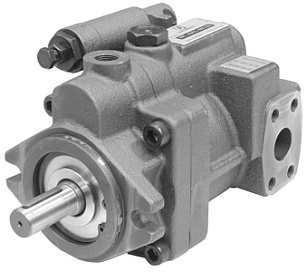

Аксиально-поршневые насосы VPPL регулируемые

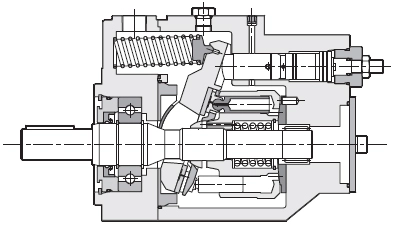

VPPL представляет собой серию аксиально-поршневых насосов регулируемой производительности с наклонной шайбой для гидравлических систем низкого и среднего давления. Подача насоса зависит от частоты вращения приводного вала и угла наклона шайбы, который изменяется плавно в пределах установленного диапазона.
Серия включает семь типоразмеров с рабочим объёмом от 8 до 100 см³/об. Для насосов VPPL предусмотрены регуляторы давления, дистанционного регулирования давления, давления и расхода, а также исполнения с электрической разгрузкой или пропорциональным управлением давлением.
Технические характеристики насосов VPPL
| Характеристика | Значение |
| Типоразмеры | VPPL-008, 016, 022, 036, 046, 070, 100 |
| Рабочий объём | 8, 16, 22, 36, 46, 70 и 100 см³/об |
| Расход при 1500 об/мин | 12, 24, 33, 54, 69, 105 и 150 л/мин соответственно |
| Максимальное давление VPPL-008–046 | 210 бар |
| Максимальное давление VPPL-070 и VPPL-100 | 280 бар |
| Частота вращения VPPL-008–046 | 500–2000 об/мин |
| Частота вращения VPPL-070 и VPPL-100 | 500–1800 об/мин |
| Направление вращения | По часовой стрелке, вид со стороны вала |
| Монтажный фланец | SAE J744 |
| Температура окружающей среды | от −10 до +70 °C |
| Температура рабочей жидкости | от −10 до +50 °C |
| Рекомендуемая вязкость | 20–50 сСт |
Регуляторы насосов VPPL
Для серии предусмотрено четыре основных варианта регулирования. Доступность отдельных исполнений и диапазоны настройки зависят от типоразмера насоса.
Регулятор давления PC
Регулятор PC поддерживает установленное давление за счёт изменения рабочего объёма насоса. Требуемое значение задаётся регулировочным винтом.
Для VPPL-008, 016, 022, 036 и 046 используется исполнение PC5 с диапазоном настройки давления 30–210 бар. Для VPPL-070 и 100 предусмотрен PC6 с диапазоном 30–280 бар.
Дистанционный регулятор давления PCR
PCR предназначен для дистанционного регулирования давления с помощью внешнего регулируемого предохранительного клапана, подключённого к порту X. Рекомендуемый расход через управляющий порт составляет около 1,5 л/мин, максимальная длина соединительного трубопровода между насосом и внешним регулятором составляет 2 м.
Диапазон дистанционного регулирования составляет 20–210 бар. Исполнение PCR не предусмотрено для VPPL-070 и VPPL-100.
Регулятор давления и расхода PQC
PQC регулирует давление и подачу насоса по перепаду давления на внешнем дросселирующем элементе. В качестве такого элемента может использоваться дроссель либо распределитель с ручным или пропорциональным управлением.
Для VPPL-008–046 диапазон регулирования давления составляет 11–190 бар, для VPPL-070 и 100 — 13–230 бар. Перепад давления на внешнем дросселе настраивается в диапазоне 15–28 бар. Минимальное давление на выходе составляет 15 бар.
Регулятор давления PCX
PCX применяется в исполнениях с электрическим управлением. В зависимости от конфигурации контроллер используется для электрической разгрузки насоса или пропорционального изменения давления.
В режиме электрической разгрузки насос переводится в состояние минимальной производительности при давлении на выходе около 20 бар. При включении электромагнитного клапана насос возвращается к максимальной производительности с ограничением давления по настройке регулятора.
Диапазон настройки давления составляет 20–210 бар для VPPL-008–046 и 20–280 бар для VPPL-070 и 100.
Для пропорционального управления может использоваться клапан PRED3. Диапазон регулирования составляет 20–85 бар для PRED3-070 и 20–225 бар для PRED3-210.
Рабочая жидкость и фильтрация VPPL
Для насосов VPPL применяются гидравлические жидкости типов HL и HM по ISO 6743-4 на основе минерального масла. Стандартное исполнение комплектуется уплотнениями NBR.
Рабочая вязкость должна находиться в установленном производителем диапазоне. Оптимальное значение составляет 20–50 сСт. Минимальная допустимая вязкость составляет 10 сСт, максимальная при кратковременном холодном пуске — 1000 сСт.
Максимально допустимый класс загрязнения рабочей жидкости составляет 20/18/15 по ISO 4406. Для увеличения ресурса насоса производитель рекомендует поддерживать класс чистоты 20/16/13.
Установка насосов VPPL
Насосы допускают горизонтальный монтаж и вертикальную установку приводным валом вверх. Дренажное отверстие необходимо располагать так, чтобы корпус насоса оставался заполненным рабочей жидкостью.
Предпочтительна установка ниже уровня масла в гидробаке. При монтаже выше уровня жидкости давление на входе не должно опускаться ниже −0,2 бар относительно атмосферного.
Перед первым запуском корпус насоса заполняют рабочей жидкостью и удаляют воздух из напорной магистрали. Пуск, особенно при низкой температуре, выполняют без нагрузки.
Давление в корпусе насоса через дренажную линию должно оставаться ниже 0,5 бар. На линии всасывания установка обратного клапана не допускается. Соединение электродвигателя и насоса выполняется через эластичную муфту.
Код заказа VPPL
Обозначение насоса содержит данные о типоразмере, регуляторе, направлении вращения, монтажном исполнении и уплотнениях.
| Позиция | Параметр | Варианты |
| 1 | Серия | VPPL — аксиально-поршневой насос регулируемой производительности |
| 2 | Типоразмер |
008 = 8 см³/об 016 = 16 см³/об 022 = 22 см³/об 036 = 36 см³/об 046 = 46 см³/об 070 = 70 см³/об 100 = 100 см³/об |
| 3 | Тип регулятора |
PC5 = регулятор давления до 210 бар для VPPL-008–046 PC6 = регулятор давления до 280 бар для VPPL-070 и 100 PCR = дистанционный регулятор давления, недоступен для VPPL-070 и 100 PQC = регулятор давления и расхода PCX5 = регулятор давления для VPPL-008–046 PCX6 = регулятор давления для VPPL-070 и 100 |
| 4 | Направление вращения | R = по часовой стрелке, вид со стороны вала |
| 5 | Крепёжный фланец |
0 = SAE-2 для VPPL-008, 016, 022, 036, 046 1 = SAE-4 для VPPL-070 и 100; размеры VPPL-070 не стандартизированы |
| 6 | Тип вала | 0 = цилиндрический вал со шпонкой по SAE J744 |
| 7 | Гидравлическое присоединение |
S = фланцевые присоединения SAE с метрическими болтами и дренажной резьбой BSP; недоступно для VPPL-008 B = резьбовые отверстия BSP; только для VPPL-008 |
| 8 | Серия исполнения | Габаритные и монтажные размеры неизменны для серий 20–29 |
| 9 | Уплотнения | N = NBR для минеральных масел |
Присоединительные фланцы для насосов VPPL
Для насосов VPPL предусмотрены присоединительные фланцы SAE 3000 и SAE 6000. Фланцы поставляются в сборе с уплотнительным кольцом и крепёжными винтами.
| Код | Исполнение | Резьбовое присоединение | Максимальное давление |
| F100G034-M | SAE 3000, 3/4" | 3/4" BSP | 345 бар |
| F102G100-M | SAE 3000, 1" | 1" BSP | 345 бар |
| F104G114-M | SAE 3000, 1 1/4" | 1 1/4" BSP | 276 бар |
| F106G112-M | SAE 3000, 1 1/2" | 1 1/2" BSP | 207 бар |
| F108G200-M | SAE 3000, 2" | 2" BSP | 207 бар |
| F404G114-M | SAE 6000, 1 1/4" | 1 1/4" BSP | 420 бар |
Скачать 2D и 3D модели товара «Гидронасос аксиально поршневой VPPL» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Аксиально-поршневые насосы VPPL предназначены для гидросистем низкого и среднего давления с регулируемой производительностью. Серия включает семь типоразмеров с рабочим объёмом от 8 до 100 см³/об. Максимальное давление составляет 210 бар для VPPL-008–046 и 280 бар для VPPL-070 и VPPL-100.
Для насосов доступны регуляторы давления, дистанционного регулирования давления, давления и расхода, а также исполнения с электрической разгрузкой и пропорциональным управлением давлением. Технические характеристики, варианты регулирования, требования к рабочей жидкости и монтажу приведены во вкладке«Подробное описание».
