VR*-I - Клапан обратный картриджного типа

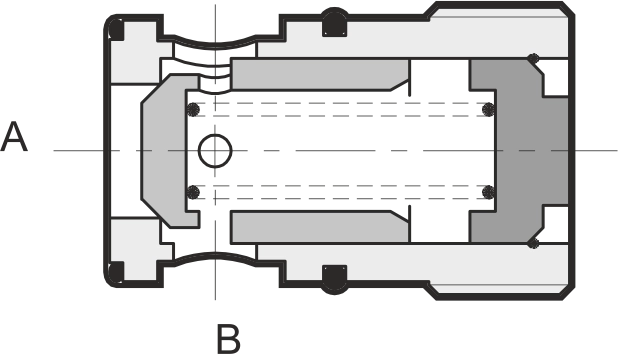

VR*-I - однолинейные обратные клапаны картриджного типа для установки непосредственно в гидравлические блоки и плиты. Клапан пропускает рабочую жидкость из линии A в линию B и препятствует обратному движению потока.
Запорный элемент выполнен в виде конуса с уплотняющей кромкой и в исходном состоянии удерживается закрытым пружиной с фиксированной настройкой. Клапан открывается, когда давление в линии A превышает сумму давления в линии B и давления открытия, заданного пружиной.
Серия выпускается в трех типоразмерах с максимальным расходом от 50 до 300 л/мин. В зависимости от задачи можно выбрать давление открытия 0,5, 5 или 10 бар.
Поверхность клапанов имеет цинк-никелевое покрытие. По данным производителя, оно выдерживает воздействие соляного тумана до 600 часов при испытаниях по UNI EN ISO 9227 и UNI EN ISO 10289.
Типоразмеры VR*-I
| Клапан | Номинальный размер | Максимальный расход | Максимальное рабочее давление | Пиковое давление | Масса |
|---|---|---|---|---|---|
| VR2-I | 1/4" | 50 л/мин | 320 бар | 320 бар | 0,1 кг |
| VR5-I | 3/4" | 150 л/мин | 250 бар | 320 бар | 0,2 кг |
| VR7-I | 1 1/4" | 300 л/мин | 250 бар | 320 бар | 0,8 кг |
Давление открытия
Для серии предусмотрены три фиксированных значения давления открытия: 0,5, 5 и 10 бар. Давление открытия задается пружиной и определяет перепад давления между входом A и выходом B, необходимый для начала прохождения рабочей жидкости через клапан.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип | обратный клапан картриджного исполнения |
| Номинальные размеры | 1/4" / 3/4" / 1 1/4" |
| Максимальный расход | 50-300 л/мин в зависимости от типоразмера |
| Максимальное рабочее давление | 250-320 бар в зависимости от типоразмера |
| Давление открытия | 0,5 / 5 / 10 бар |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Обработка поверхности | цинк-никелевое покрытие |
Рабочая жидкость
Для гидравлических жидкостей на основе минеральных масел типов HL и HM применяются стандартные уплотнения. Для специальных жидкостей типа HFD-R предусмотрено исполнение V с фторэластомерными уплотнениями.
Код для заказа
| 1 | 2 | - | 3 | 4 | / | 5 | / | 6 |
|---|---|---|---|---|---|---|---|---|
| VR | 2 | I | 1 | 32 | V |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | VR - обратный клапан |
| 2 | Типоразмер |
2 = 1/4" 5 = 3/4" 7 = 1 1/4" |
| 3 | Исполнение | I = картриджный тип |
| 4 | Давление открытия |
1 = 0,5 бар 3 = 5 бар 4 = 10 бар |
| 5 | Номер серии | 32, габаритные и монтажные размеры остаются неизменными для серий с 30 по 39 |
| 6 | Уплотнения |
Пропустить для стандартного исполнения с минеральными маслами V = фторэластомерные уплотнения для специальных рабочих жидкостей |
Пример кода для заказа: VR2-I1/32 - обратный клапан картриджного типа 1/4", давление открытия 0,5 бара, максимальное рабочее давление 320 бар, расход до 50 л/мин.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены обратные клапаны VR*-I картриджного типа для монтажа в гидравлических блоках и плитах. Серия включает типоразмеры 1/4", 3/4" и 1 1/4" с расходом до 300 л/мин и вариантами давления открытия 0,5, 5 и 10 бар.
Принцип работы, технические характеристики, различия типоразмеров и расшифровка кода заказа представлены во вкладке «Подробное описание».
Обратные клапаны VR*-I картриджного типа
В ассортименте представлены картриджные обратные клапаны VR*-I типоразмеров 1/4", 3/4" и 1 1/4". Доступны исполнения с различным давлением открытия, стандартными и фторэластомерными уплотнениями, а также низкотемпературный вариант.
При подборе клапана необходимо учитывать требуемый расход, рабочее давление, номинальный размер, давление открытия и совместимость уплотнений с рабочей жидкостью.
