VR*-P - Клапан обратный стыковой монтаж

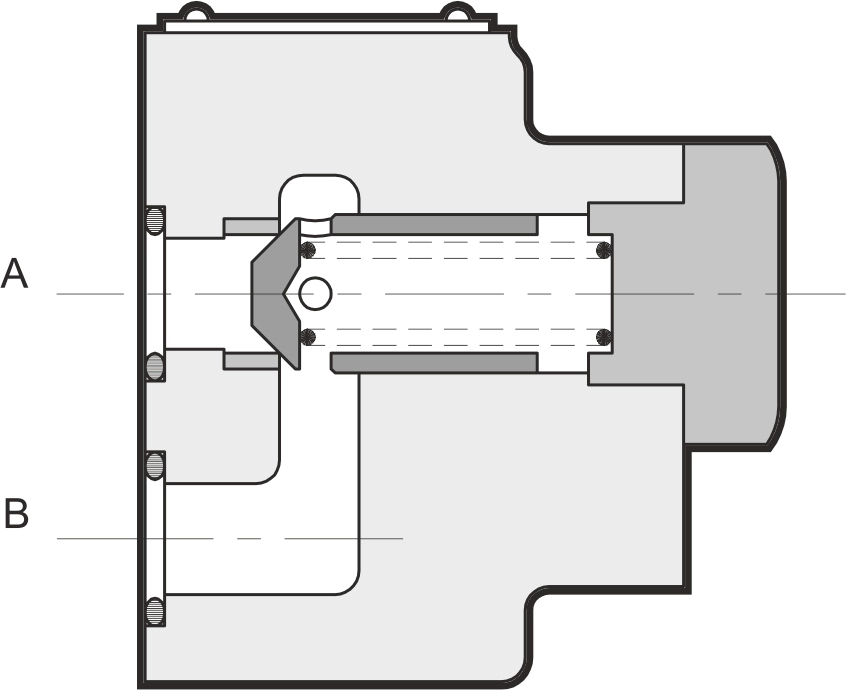

VR*-P - однолинейные обратные клапаны для стыкового монтажа на промежуточной плите. В свободном состоянии тарельчатый запорный элемент с конусной уплотняющей поверхностью удерживается в закрытом положении пружиной с фиксированной настройкой.
Клапан открывается в направлении от A к B, когда давление во входной линии A превышает сумму давления в выходной линии B и давления открытия, заданного пружиной. В обратном направлении поток перекрывается.
Серия выпускается в трех типоразмерах с максимальным расходом до 400 л/мин. В зависимости от исполнения давление открытия составляет 0,5, 5 или 10 бар.
Технические характеристики обратных клапанов VR*-P
| Исполнение | Номинальный размер | Максимальный расход | Максимальное рабочее давление | Масса |
|---|---|---|---|---|
| VR3-P | 3/8" | 100 л/мин | 350 бар | 2,3 кг |
| VR5-P | 3/4" | 200 л/мин | 350 бар | 4,8 кг |
| VR7-P | 1¼" | 400 л/мин | 250 бар | 9 кг |
| Давление открытия | 0,5 / 5 / 10 бар | |||
| Температура окружающей среды | -20...+60 °C | |||
| Температура рабочей жидкости | -20...+80 °C | |||
| Диапазон вязкости жидкости | 10...400 сСт | |||
| Рекомендуемая вязкость | 25 сСт | |||
| Степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | |||
Код заказа обратных клапанов VR*-P
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| VR | 3 | -P | 1 | /10 | /V |
| Позиция | Параметр | Обозначение |
|---|---|---|
| 1 | Тип клапана | VR - обратный клапан |
| 2 | Номинальный размер | 3 = 3/8"; 5 = 3/4"; 7 = 1¼" |
| 3 | Монтаж | P - стыковой монтаж на промежуточной плите |
| 4 | Давление открытия | 1 = 0,5 бара; 3 = 5 бар; 4 = 10 бар |
| 5 | Номер серии | 10 - для VR3-P и VR5-P; 11 - для VR7-P |
| 6 | Уплотнения | без обозначения - для минеральных масел; V - уплотнения FPM для специальных жидкостей |
Для гидравлических жидкостей на основе минеральных масел HL и HM по ISO 6743-4 применяются уплотнения NBR. Для жидкостей HFDR используются уплотнения FPM, обозначаемые в коде буквой V.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.
В разделе представлены обратные клапаны VR*-P для стыкового монтажа на промежуточной плите. Серия включает три типоразмера с максимальным расходом от 100 до 400 л/мин и различными значениями давления открытия.
Принцип работы, технические характеристики и варианты исполнения приведены во вкладке «Подробное описание».
Заказать обратные клапаны VR*-P
В ПНЕВМАКС представлены обратные клапаны VR*-P для стыкового монтажа на промежуточной плите. При выборе учитывают типоразмер, требуемый расход, рабочее давление и давление открытия клапана.
Доступные исполнения и актуальные цены указаны в карточках товаров. При необходимости специалисты ПНЕВМАКС помогут подобрать клапан по параметрам гидросистемы.
