VRF - Дроссель одностороннего действия трубного монтажа
Одностороннее регулирование расхода дросселями VRF

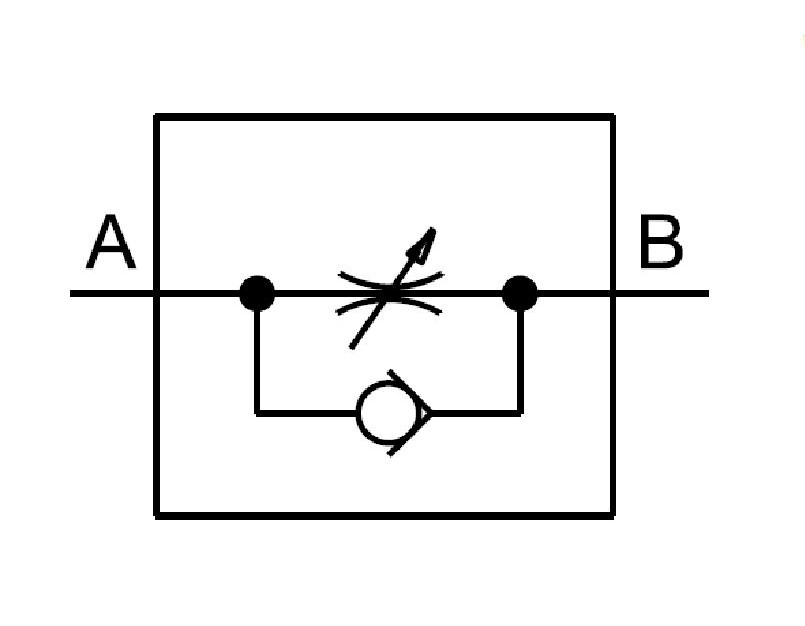

VRF — гидравлические дроссели одностороннего действия для трубного монтажа. Клапан регулирует расход рабочей жидкости в одном направлении, а при движении потока в обратную сторону встроенный обратный клапан открывает свободный проход.
Такая схема позволяет ограничивать скорость потока только в заданном направлении без дополнительного дросселирования обратного движения рабочей жидкости.
Регулировка расхода и конструкция VRF
Расход настраивается поворотом корпуса клапана вокруг своей оси при помощи ключа. Изменение положения регулирующего элемента меняет проходное сечение и, соответственно, величину потока в регулируемом направлении.
Представленные модели имеют седельное исполнение, обозначаемое кодом C. Корпус выполнен из оцинкованной стали, внутренние детали — из закаленной и шлифованной стали. В стандартном исполнении применяются уплотнения NBR.
Типоразмеры и рабочие параметры VRF
| Модель | Присоединение | Максимальный расход | Максимальное давление |
|---|---|---|---|
| VRF01 | G1/4″ | 25 л/мин | 350 бар |
| VRF02 | G3/8″ | 25 л/мин | 350 бар |
| VRF03 | G1/2″ | 45 л/мин | 350 бар |
| VRF04 | G3/4″ | 70 л/мин | 300 бар |
| VRF05 | G1″ | 110 л/мин | 250 бар |
Рабочая жидкость и условия эксплуатации
Дроссели VRF рассчитаны на работу с гидравлическими жидкостями на основе минерального масла. Рекомендуемые параметры рабочей жидкости определяются условиями эксплуатации гидросистемы.
- Температура рабочей жидкости — от −30 до +80 °C.
- Диапазон вязкости — от 2,8 до 380 мм²/с.
- Требуемая чистота масла — класс 10 по NAS 1638.
Кроме стандартных резьб BSPP, исполнения с резьбами NPT и SAE доступны по запросу.
Технические характеристики:
| VRF01 | VRF02 | VRF03 | VRF04 | VRF05 | VRF06 | VRF07 | ||
| максимально рабочее давление | бар | 300 | 300 | 300 | 250 | 250 | 230 | 230 |
| макси мальный расход | л/мин | 20 | 45 | 70 | 110 | 160 | 210 | 280 |
| давление открытия обратного клапана | бар | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| рекомендуемая рабочая жидкость |
минеральные масла по DIN 51525 |
|||||||
| диапазон температур рабочей жидкости | °C | -20/+80 | ||||||
| диапазон вязкости рабочей жидкости | сСт | 10/200 | ||||||
| степень загрязнения жидкости |
класс 10 по NAS 1638 с фильтрацией B 25>75 |
|||||||

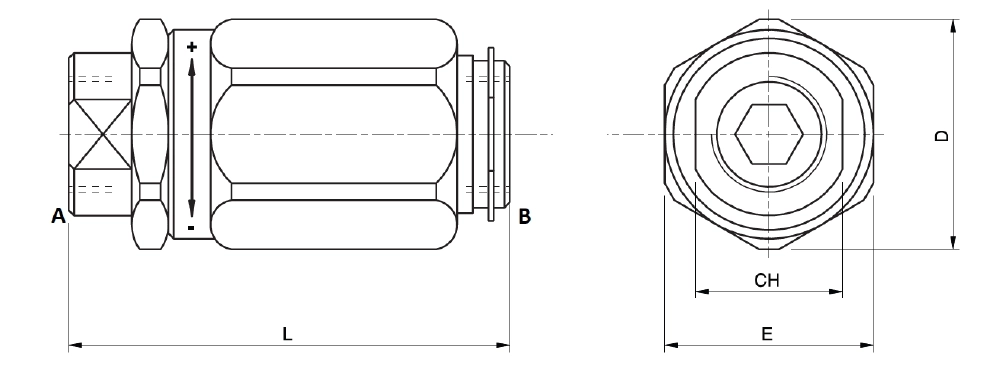

Габаритные и присоединительные размеры
Код для заказа:
| 1 | 2 | 3 |
|
VRF |
04 | C |
| 1 | Дроссель одностороннего действия трубного монтажа | |
| 2 | Типоразмер | 01, 02, 03, 04, 05, 06, 07 |
| 3 | Вариант исполнения |
С = седельный тип S = шаровой тип |
Пример кода для заказа:
VRF04C - дроссель с обратным клапаном, трубный монтаж, G 3/4", 70 л/мин, 300 бар.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Дроссели VRF предназначены для одностороннего регулирования расхода рабочей жидкости в гидравлических системах. В регулируемом направлении поток дросселируется, а в обратном направлении рабочая жидкость свободно проходит через встроенный обратный клапан.
Серия предназначена для трубного монтажа и выпускается с резьбовыми присоединениями BSPP. Для представленных исполнений расход составляет от 25 до 110 л/мин, максимальное рабочее давление — до 350 бар. Конструкция, принцип работы и технические параметры приведены во вкладке «Подробное описание».
Купить дроссель одностороннего действия VRF
В ПНЕВМАКС можно купить гидравлические дроссели VRF для одностороннего регулирования расхода с трубным монтажом. В представленной линейке доступны модели с резьбовыми присоединениями G1/4″, G3/8″, G1/2″, G3/4″ и G1″, максимальным расходом от 25 до 110 л/мин и рабочим давлением до 350 бар.
При подборе дросселя учитываются требуемый расход, рабочее давление, размер резьбового присоединения и направление регулируемого потока. Представленные модели выполнены по седельной схеме и комплектуются стандартными уплотнениями NBR.
Цена, наличие и срок поставки зависят от выбранного типоразмера. Чтобы заказать дроссель VRF или получить помощь в подборе, направьте обозначение модели либо параметры гидросистемы на адрес shop@pneumax.ru.
