VUBADIN - Клапан защиты от разрыва рукава по стандарту DIN

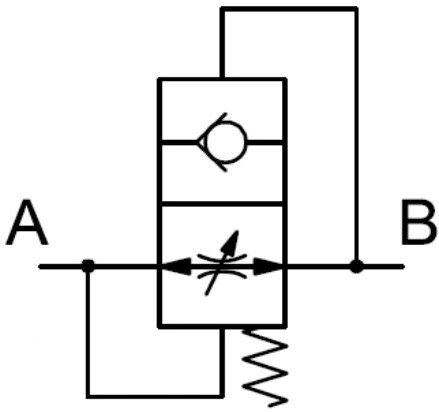

Автоматический клапан VUBADIN предназначен для защиты гидравлической системы при разрыве рукава высокого давления. В нормальных условиях клапан обеспечивает свободный поток масла из цилиндра и обратно. При разрыве РВД клапан закрывается, перекрывая поток и предотвращая неконтролируемое опускание цилиндра.
Клапаны VUBADIN выполнены в виде штуцеров и предназначены для установки в непосредственной близости от исполнительного органа. Одна сторона клапана вкручивается в канал цилиндра, на другую устанавливается накидная гайка трубопровода или рукава.
Исполнения и принцип настройки
Клапан выпускается в исполнениях с жиклером и без него. Исполнение с жиклером позволяет сохранить ограниченный расход через калиброванное отверстие, а вариант без жиклера используется для полного перекрытия потока. Размер F настраивается в зависимости от расхода, при котором клапан должен закрываться.
Код для заказа
Код VUBADIN формируется из типоразмера клапана, размера трубы и, при необходимости, исполнения с регулируемым расходом через калиброванный жиклер.
| Позиция | Параметр | Варианты |
|---|---|---|
| 1 | Серия | VUBADIN |
| 2 | Типоразмер | 02, 03 |
| 3 | Размер трубы | T10 - для трубы Ø 10 мм; T12 - Ø 12 мм; T15 - Ø 15 мм |
| 4 | Исполнение | CF* - регулируемый расход через калиброванный жиклер; параметр пропускается, если такое исполнение не требуется |
Пример кода: VUBADIN03T15 - клапан типоразмера BSPP 1/2" для трубы Ø 15 мм.
Технические характеристики
| Код | Размер | Максимальный расход, л/мин | Максимальное давление, бар |
|---|---|---|---|
| VUBADIN02T10 | BSPP 3/8" | 50 | 315 |
| VUBADIN02T12 | BSPP 3/8" | 50 | 315 |
| VUBADIN02T15 | BSPP 3/8" | 50 | 315 |
| VUBADIN03T15 | BSPP 1/2" | 80 | 315 |
Рабочая жидкость и температура
| Параметр | Значение |
|---|---|
| Рабочая жидкость | минеральные масла по DIN 51524 |
| Вязкость масла | 100 мм²/с |
| Температура масла | от -20 до +80 °C |
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены автоматические клапаны защиты от разрыва РВД VUBADIN по стандарту DIN. Доступны исполнения BSPP 3/8" и BSPP 1/2" для труб Ø 12 и Ø 15 мм.
Клапаны отличаются размером присоединения, диаметром трубы и максимальным расходом. Подробные технические характеристики и принцип формирования кода заказа приведены во вкладке «Подробное описание».
Купить клапан защиты от разрыва РВД VUBADIN
ПНЕВМАКС поставляет автоматические клапаны VUBADIN для защиты гидравлических систем при разрыве рукава высокого давления. В разделе представлены исполнения BSPP 3/8" и BSPP 1/2" с максимальным расходом 50 и 80 л/мин соответственно.
При подборе клапана необходимо учитывать размер присоединения, диаметр трубы, максимальный расход и рабочее давление гидравлической линии. Для исполнения с регулируемым расходом дополнительно задается параметр F и размер калиброванного жиклера.
