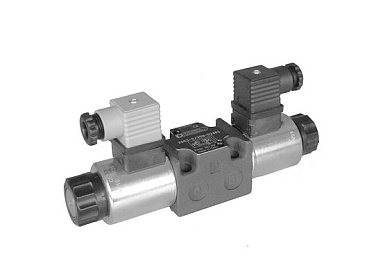

ZDE3 - Клапан редукционный с пилотным пропорциональным электронным управлением CETOP 03
Пропорциональные редукционные клапаны ZDE3 применяются для регулирования давления во вторичных гидравлических контурах и линиях управления гидравлического оборудования.
ПНЕВМАКС выполняет подбор и поставку клапанов ZDE3 с пропорциональным электронным управлением для промышленных гидравлических систем. Клапаны серии ZDE3 относятся к редукционным клапанам прямого действия с пропорциональным электронным управлением. Монтажная поверхность соответствует стандарту ISO 4401-03 (CETOP 03).
Принцип работы клапанов ZDE3
Клапаны ZDE3 предназначены для снижения давления в линии управления клапанов с пилотным управлением.
При изменении расхода через клапан они поддерживают давление на заданном уровне. Регулирование давления выполняется плавно и пропорционально току, подаваемому на электромагнит.
Управление клапаном может осуществляться напрямую через блок электропитания с регулятором тока или с использованием специализированных электронных блоков управления для расширения функциональных возможностей клапана.
Особенности клапанов ZDE3
Основные особенности серии:
- прямое действие;
- пропорциональное электронное управление;
- монтажная поверхность ISO 4401-03 (CETOP 03);
- возможность регулирования давления в линиях A и B или в одной из линий в зависимости от исполнения;
- максимальное давление в линии P до 100 бар;
- максимальный расход до 15 л/мин;
- возможность подключения внешних электронных блоков управления.
Исполнения клапанов ZDE3
Серия выпускается в нескольких вариантах:
ZDE3-D — редуцирование давления в линиях A и B.
ZDE3-SA — редуцирование давления в линии A.
ZDE3-SB — редуцирование давления в линии B.
Выбор исполнения зависит от схемы подключения клапана и требуемого направления регулирования давления.
Технические характеристики ZDE3
| Параметр | Значение |
|---|---|
| Монтажная поверхность | ISO 4401-03-02-0-05 (CETOP 4.2-4-03-100) |
| Допустимое давление в линии P | 30–100 бар |
| Допустимое давление в линии T | 0–30 бар |
| Контролируемое давление | 23 бар |
| Максимальный расход | 15 л/мин |
| Гистерезис (с ШИМ 200 Гц) | менее 4% |
| Воспроизводимость | менее ±1% |
| Температура окружающей среды | −20…+50 °C |
| Температура рабочей жидкости | −20…+80 °C |
| Диапазон вязкости жидкости | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты жидкости | 18/16/13 по ISO 4406:1999 |
Дополнительное оборудование для клапанов ZDE3
Для управления клапанами ZDE3 могут применяться электронные блоки управления:
- EDC-111, EDC-142 — штекерное исполнение;
- EDM-M111, EDM-M142, EDM-M211, EDM-M242 — исполнение для монтажа на DIN-рейку.
Для установки клапанов доступны монтажные плиты:
- PMMD-AI3G — с задним расположением присоединительных отверстий;
- PMMD-AL3G — с боковым расположением присоединительных отверстий.
Размеры портов P, T, A, B — 3/8" BSP.
Купить пропорциональный редукционный клапан ZDE3
ПНЕВМАКС поставляет пропорциональные редукционные клапаны ZDE3 для гидравлических систем промышленного оборудования.
При подборе учитываются:
- требуемый диапазон давления;
- схема подключения гидроконтура;
- вариант исполнения клапана;
- параметры управляющего сигнала;
- необходимость применения внешнего электронного блока.
Инженеры ПНЕВМАКС выполняют подбор клапана ZDE3 и комплектующих для подключения к конкретной гидравлической системе.
Код для заказа:
| 1 | - | 2 | / | 3 | 4 | - | 5 | 6 | / | 7 |
| ZDE3 | D | 30 | N | D12 | K1 | CM |
| 1 | Редукционный клапан с электромагнитным пропорциональным управлением стандарту CETOP 03 | |
| 2 | Вариант исполнения |
D = редуцирование давления в каналах A и B SA = редуцирование давления в канале A (электромагнит со стороны B) SB = редуцирование давления в канале B (электромагнит со стороны A) |
| 3 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 |
| 4 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 5 | Напряжение питания катушек |
D12 = 12 В пост. тока D24 = 24 В пост. тока |
| 6 | Электрическое соединение катушки |
K1 = вилка электроразъема DIN 43650 (стандарт) K7 = вилка электроразъема по стандарту DETUSCH DT04-2P |
| 7 | Ручное дублирование |
СM = кнопка ручного дублирования с защитным колпачком CS = с металлической контрагайкой и винтом с резьбой M4 |

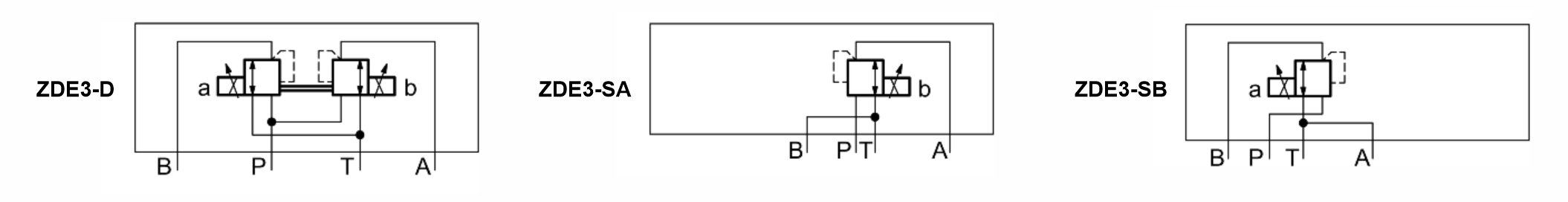

Обозначение на гидравлических схемах:
Скачать 2D и 3D модели товара «Клапан редукционный с пилотным пропорциональным электронным управлением CETOP 03 ZDE3» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
