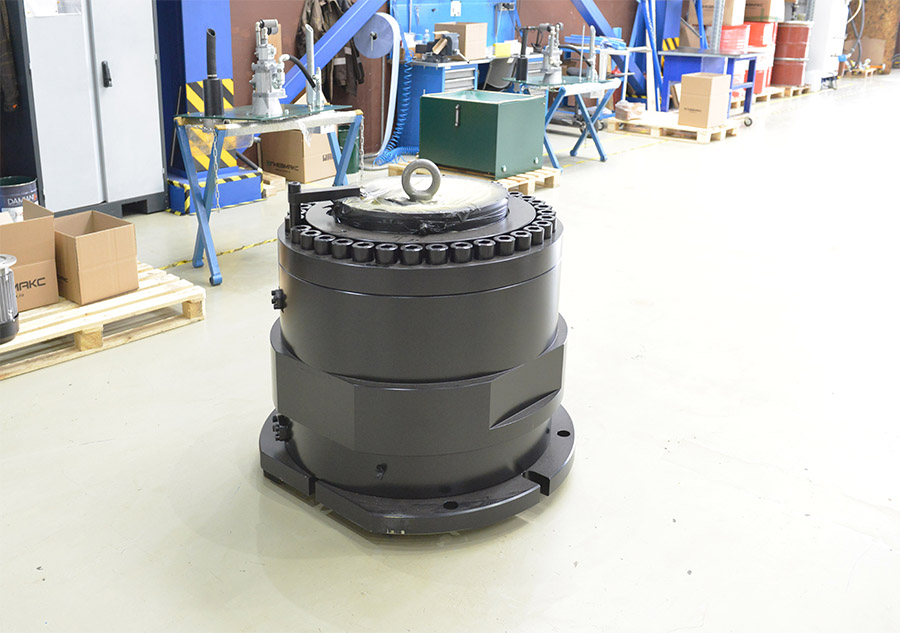

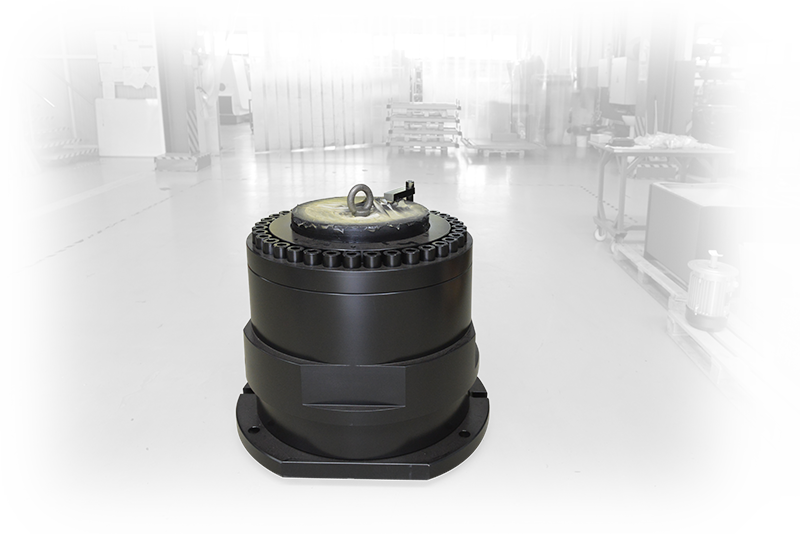

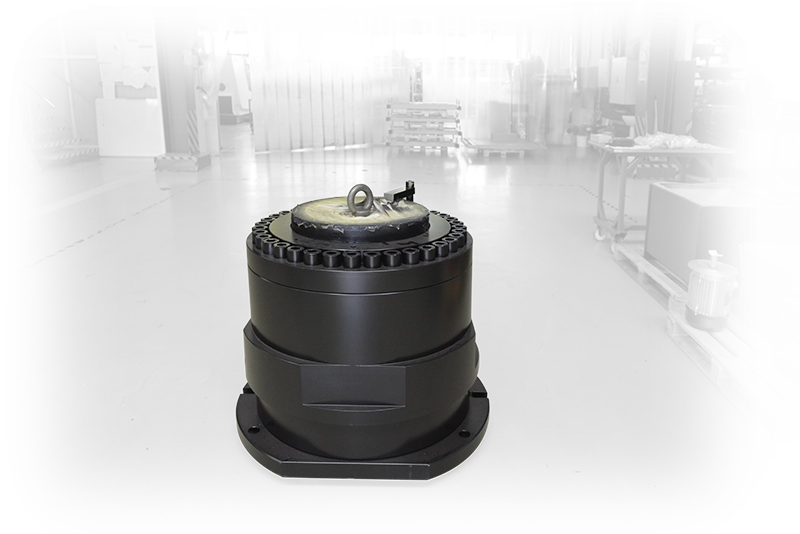

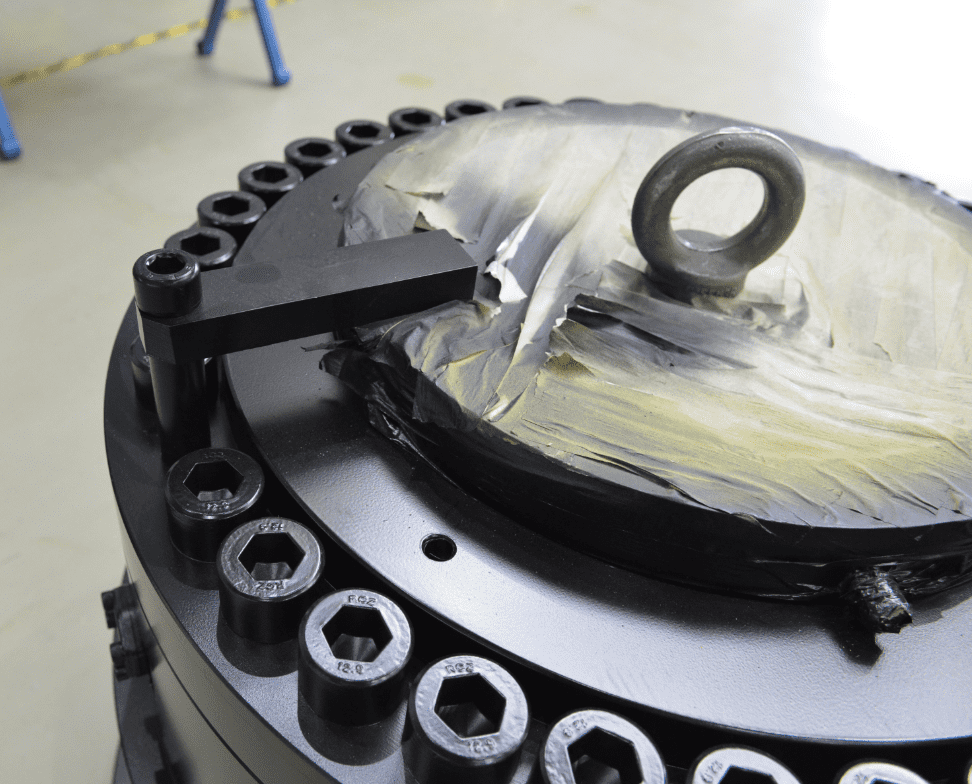

Гидронажимное устройство (ГНУ) листоправильной машины
Листоправильные машины применяются в металлургическом производстве для правки листового металла после проката и устранения остаточных деформаций заготовки. Работа оборудования сопровождается значительными нагрузками на исполнительные механизмы, особенно в узлах регулирования положения рабочих роликов.
В рамках проекта выполнена разработка гидронажимного устройства листоправильной машины на базе специального гидроцилиндра, предназначенного для передачи большого усилия на рабочие ролики оборудования. Конструкция цилиндра была адаптирована для работы в условиях интенсивной эксплуатации и высоких поперечных нагрузок на шток.
При проектировании гидроцилиндра особое внимание было уделено повышению ресурса исполнительного механизма, снижению износа направляющих элементов и обеспечению стабильной работы гидропривода металлургического оборудования. Подобные требования характерны для гидросистем металлургического оборудования, работающего в условиях высоких нагрузок и интенсивной эксплуатации.
Для работы при повышенных механических нагрузках гидроцилиндр оснащен специальной системой уплотнений и разрезными направляющими кольцами. Пять разрезных колец подшипников скольжения, установленных на поршне и в грандбуксе, обеспечивают восприятие значительных поперечных нагрузок и снижают износ направляющих поверхностей.
Корпус гидроцилиндра изготовлен из цельной заготовки без применения сварных соединений. Такая конструкция позволяет повысить надежность оборудования при эксплуатации в составе металлургической технологической линии.
Для повышения износостойкости штока выполнена термообработка с последующим двойным хромированием толщиной 50 мкм и твердостью покрытия 800 HV1. Двойное хромовое покрытие обеспечивает дополнительную коррозионную стойкость и снижает износ поверхности штока при интенсивной эксплуатации оборудования.
Конструкция гидроцилиндра также предусматривает:
- специальный скребок для защиты штока;
- анти-ротационное устройство;
- транспортный фиксатор штока;
- два сапуна mini-mess;
- SAE-порты для подвода рабочей жидкости в поршневую и штоковую полости.
Регулировка цилиндром осуществляется сервоклапанами с использованием обратной связи по положению от внешнего датчика. Благодаря этому конструкция не требует применения демпфирования.
В процессе разработки конструкция гидроцилиндра была доработана с учетом требований заказчика, включая изменение конструкции анти-ротационного устройства.
Технические характеристики:
- температура окружающей среды: 0…+50 °C;
- рабочая жидкость: масло HL/HLP;
- покрытие штока: двойное хромирование 50 мкм, 800 HV1;
- масса цилиндра: около 4000 кг.
Гидронажимные устройства подобного типа применяются в составе листоправильных машин и другого металлургического оборудования, работающего в условиях повышенных нагрузок, интенсивных производственных циклов и высоких требований к ресурсу исполнительных механизмов.
