Гидросистемы регулирования зазора вальцового станка

Характеристики:

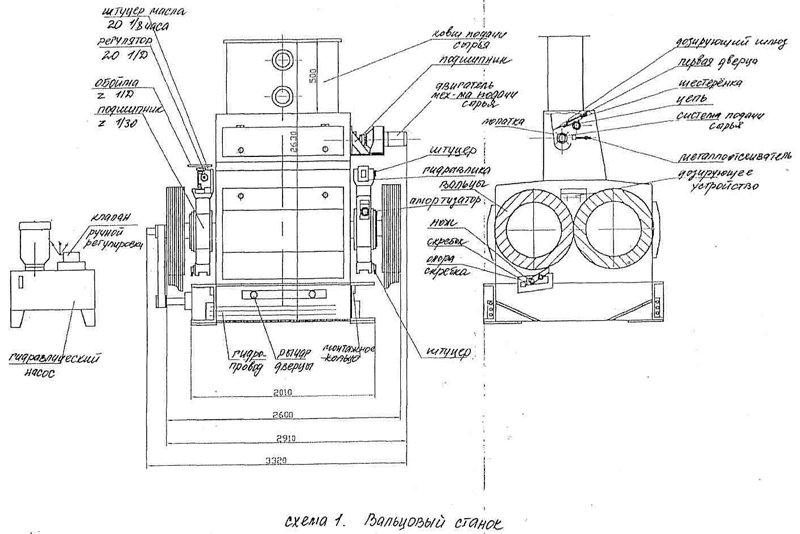

Вальцовый станок, предназначен для плющения соевой крупки и получения соевого лепестка. К особенностям режима машины можно отнести малые окружные скорости вальцов и большие усилия на крупку со стороны вальцов.

Основные технические показатели

Принцип работы

Пройдя шелушение, камнеотделитель, дробилку и размягчитель соя, арахис и другие масличные культуры постепенно подаются в машину, где под давлением специальными вальцами производится прокат семян для получения лепестка, соответствующего требования масличного производства.

Если в сырье содержится особо твердый материал, на вальцы оказывается противодействие со стороны твердых частиц, что приводит к отклонению вальца и к поддавливанию масляного поршня, от этого увеличивается давление в системе.

Высокое давление выравнивается посредством уравнивающей емкости (ресивер), что позволяет поддерживать общее давление системы на одном уровне и избежать поломок. После того, как особо жесткие зерна будут обработаны, уравнивающая емкость отдает накопленную мощность, система работает в обычном режиме.

Описание

Гидросистема предназначена для точного позиционирования горизонтально расположенного вальца вальцового станка, относительно фиксированного вальца, и получения регулируемого зазора между ними при помощи электронных средств управления. Также данная система позволяет исключить перекос вальца, вызванный рассогласование при перемещении гидроцилиндров.

Гидравлический агрегат производится в соответствии с общепризнанными техническими правилами. После сборки агрегат проходит обязательные испытания.

При монтаже и запуске необходимо соблюдать требования инструкции по эксплуатации гидравлических агрегатов. Обслуживание и ввод в эксплуатацию должны осуществляться только квалифицированным персоналом со специальными знаниями в области гидравлики.

Насосная станция предназначена для подачи рабочей жидкости к исполнительным органам. Насосная станция состоит из следующих основных элементов: гидробак, мотор-насосная группа с предохранительным клапаном.

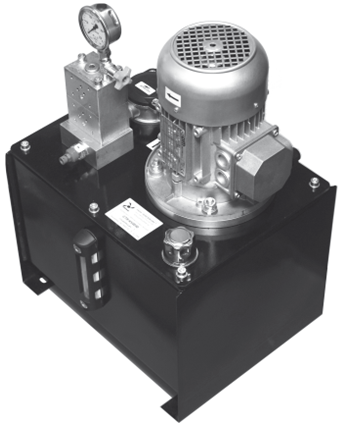

Насосный агрегат представляет собой стальной гидробак объёмом 60 литров с вертикально-расположенной мотор-насосной группой. Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), отверстием с пробкой для слива рабочей жидкости, также на баке установлен напорный фильтр, предназначенный для очистки масла.

Тонкость фильтрации составляет 10 мкм, фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения. Мотор-насосная группа состоит из шестеренного насоса внешнего зацепления и асинхронного электродвигателя.

Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата. Электродвигатель крепиться к насосу при помощи «колокола». Предохранительный блок представляет собой клапан ограничения давления с прямым управлением. Блок предназначен для ограничения и регулировки максимального рабочего давления.

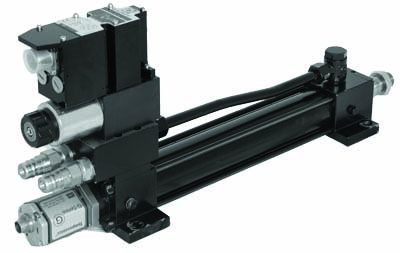

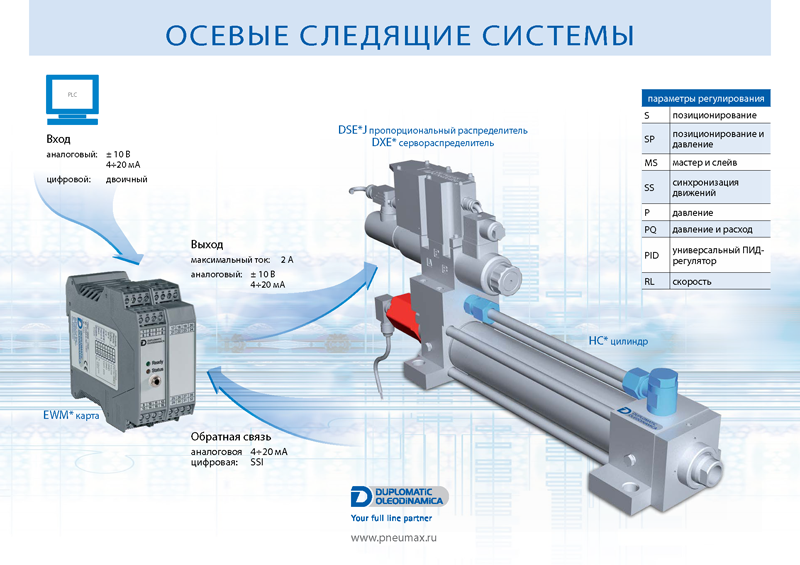

HCXM33-А-100/70-0050-M0-S-11/20_Transducer_with_analogic_output_0-10V - Цилиндр специальный, передний фланец, 100/70мм, ход 50мм, с преобразователем перемещения 0-10В, передний фланец, сапуны, уплотнения NBR+PTFE, точность датчика +/- 0,1% от полного хода, плита под сетор 03.

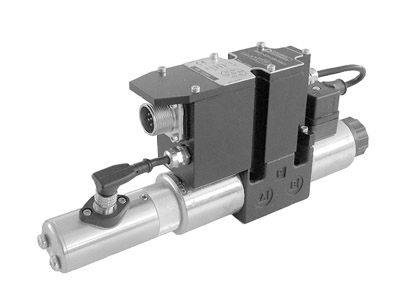

DSE3J-Z04FS/20N-E0K11 - Гидрораспределитель пропорциональный с обратной связью и встроенной картой, CETOP 03, 4л/мин, 10B, с Fail-safe

Комплект необходимых штекеров, программного обеспечения и кабелей:

• STC09131-6_0680869 - Штекер 90 град, для потенциометра 4...20 мА/0...10В, для гидроцилиндра HCX2 – 2 шт;
• EWM-PC/10_3898401001 - Кабель связи (USB) и программное обеспечение – 1 шт;
• EX7S/L/10_3890000003 - Электроразъем для пропорционального (серво-) распределителя – 2 шт.

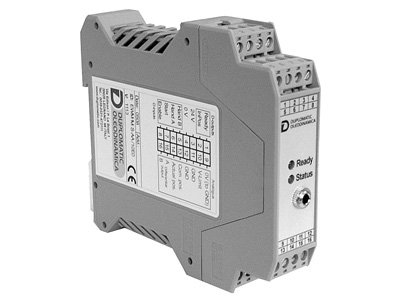

• EWM-MS-AA/10E0_3894500001 - Карта управления для синхронизации осей, с аналоговыми сигналами, +/-10B
