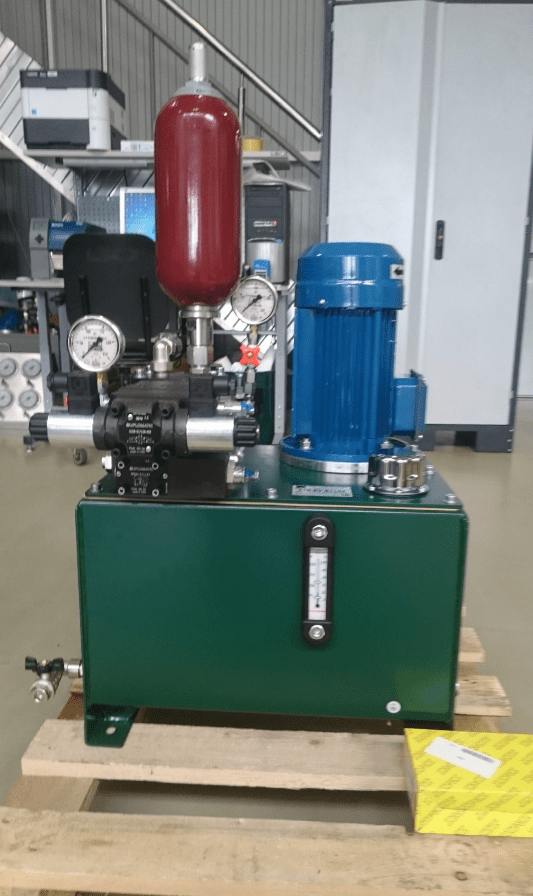

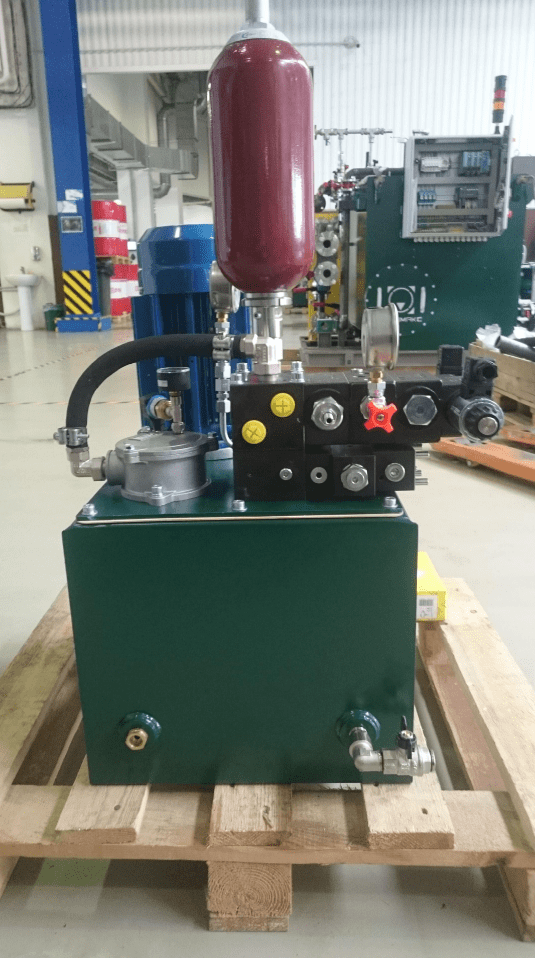

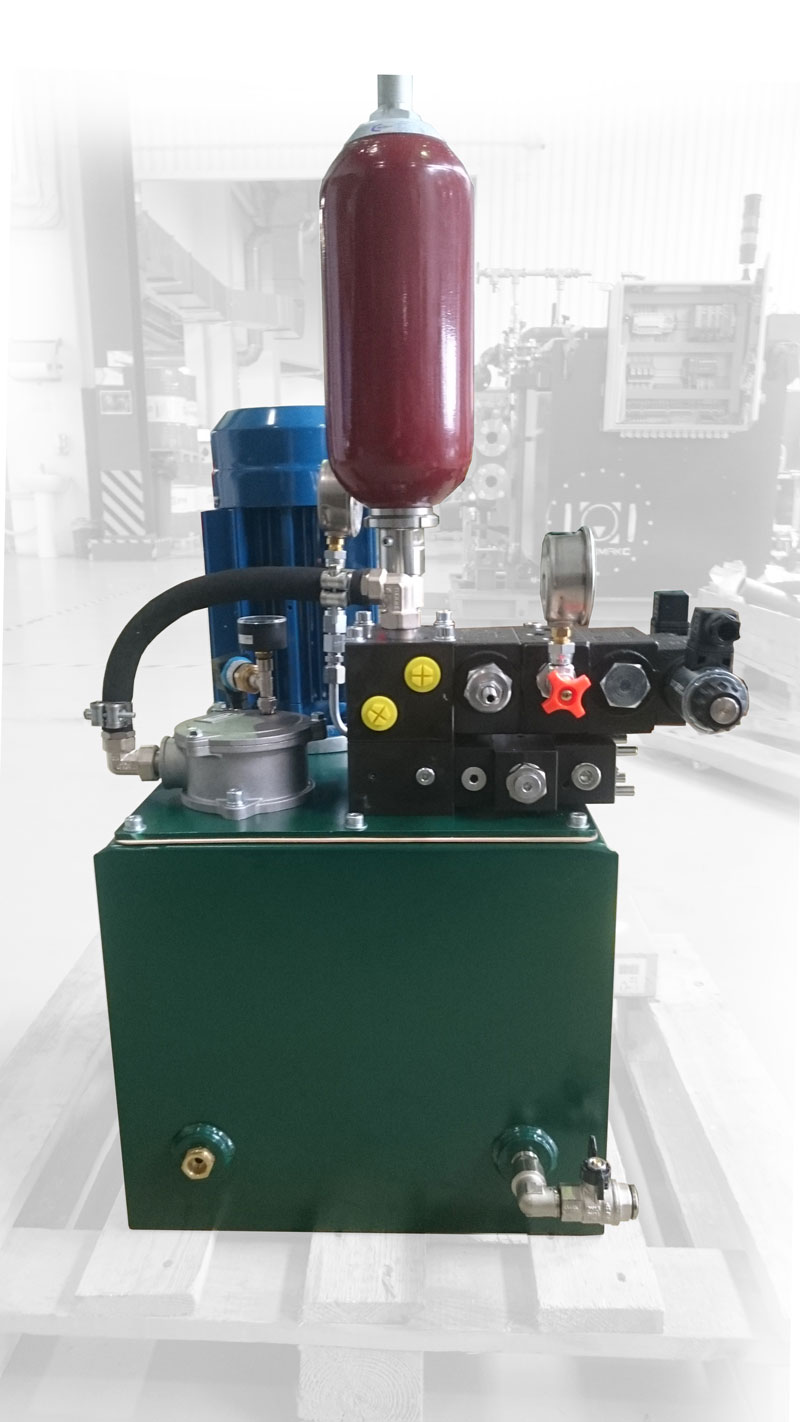

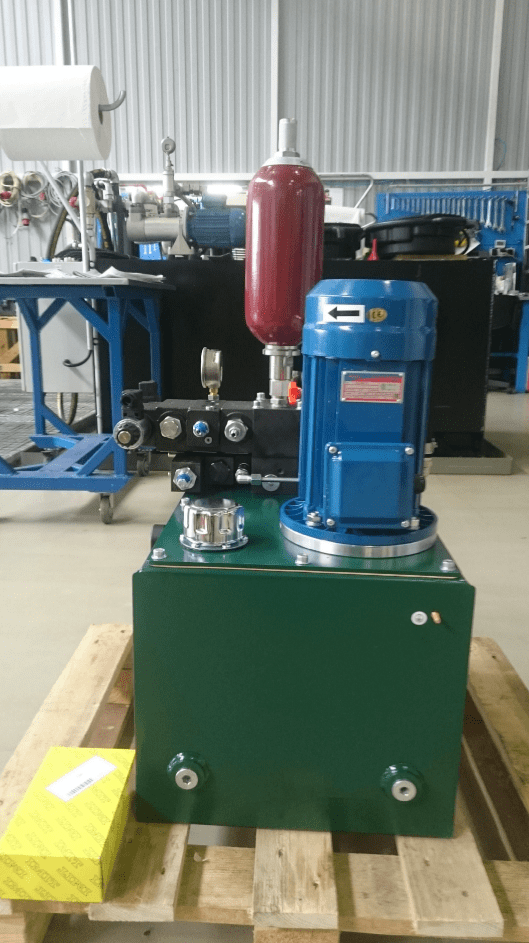

Гидростанция CTR-KV-B1144 для высечной гильотины

Гидростанция CTR-KV-B1144 предназначена для подачи гидравлической жидкости к гидроцилиндрам привода гильотины, работающей в составе линии профилирования листа. Гидростанция разработана в рамках оснащения гидравлическим оборудованием новой линии профилирования листа. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

В состав гидростанции входит непосредственно гидравлическая силовая установка, гидроблоки управления и вспомогательные элементы. На гидростанции имеется возможность регулировки скорости движения исполнительных механизмов с помощью дроссельных регуляторов.

Усилие гильотины контролируется и настраивается с помощью специального клапана. Для обеспечения надежного удержания гидроцилиндра гильотины от самопроизвольного опускания, на обратной магистрали установлен гидрозамок. Для обеспечения требуемой скорости работы гильотины используется гидроаккумулятор баллонного типа объемом 3 литра, установленный в напорной магистрали. Цикл зарядки гидроаккумулятора осуществляется автоматически за счет использования разгрузочного клапана MRQA. Управление гидростанцией осуществляется от системы управления высечной гильотиной.

Гидростанция рассчитана на продолжительный режим работы - в режиме 24/7.

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости отсутствует. Тонкость фильтрации сливного фильтра - 25 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
