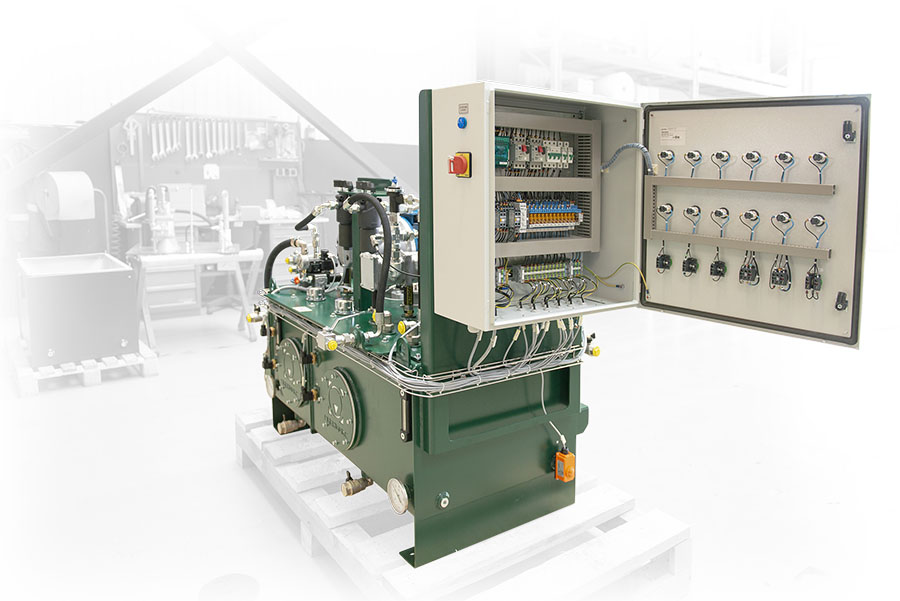

Гидростанция CTR-KV-B1179-1 рафинёра Bauer
Характеристики:
| Объем бака |
275 литров общий (200 л система смазки; 75 л гидравлика) |
| Мотор-насосная группа: |
|
|
Шестеренный с внешним зацеплением сдвоенный |
|
4/4 кВт |
|
35/31 л/мин |
|
70 бар гидр; 18-50 бар смазка |
|
Напряжение питания электродвигателя(ей) |
230/400 В – 50 Гц трехфазного тока |
|
Частота вращения электродвигателя(ей) |
1500 об/мин |
|
Клапанная консоль, типоразмер |
Ду 06, СЕТОР 03 |
|
Теплообменник |
Масло/ вода |
|
Тепловая мощность, рассеиваемая теплообменником |
≈2 кВт при Dt=20° C |
Тонкость фильтрации:
|
|
|
Напряжение питания управляющих и контрольно-измерительных устройств |
220 В пост. тока |
|
Внешнее покрытие |
Антикоррозионное, трехслойное, цвет зелёный |
|
Рекомендуемая рабочая жидкость |
Минеральное масло HLP ISO VG46 (32); ИТД 150 система смазки |
|
Минимальный класс чистоты |
9 по NAS 1638, 18/15 по ISO/DIN 4406 |
|
Материал уплотнений |
NBR (Пербунан) |
|
Шкаф управления, (клеммная коробка) |
Шкаф управления, релейная схема |
|
Температура окружающей среды |
0°... +40° C |
|
Примерные габариты Д*Ш*В |
1500 × 800× 800 мм |
|
Примерный вес (без масла) |
400 кг |
Гидростанция CTR-KV-B1179 предназначена для привода механизмов мельницы Бауэр, в которую загружают древесную щепу для ее измельчения в процессе производства целлюлозы.
Гидравлическая станция представляет цельный агрегат и включает в себя гидравлический резервуар герметично разделённый на два бака объёмом 200 и 75 литров, на каждом установлен силовой насос шестерённый с внешним зацеплением, а также контуры кондиционирования и фильтрации рабочей жидкости, в системе гидравлики установленный на сливе, в системе смазки запитанный от отдельного насоса с пластинчатым теплообменником.
Блок управления гидроцилиндром прижима дисков Ду06, с возможностью настройки давления (усилия) в одной полости цилиндра при помощи редукционного клапана.
Локальный шкаф управления гидростанцией рафинёра изготовлен на базе релейных компонентов с аварийным отключением при низком давлении, высокой температуре или низком уровне рабочей жидкости в баке.
