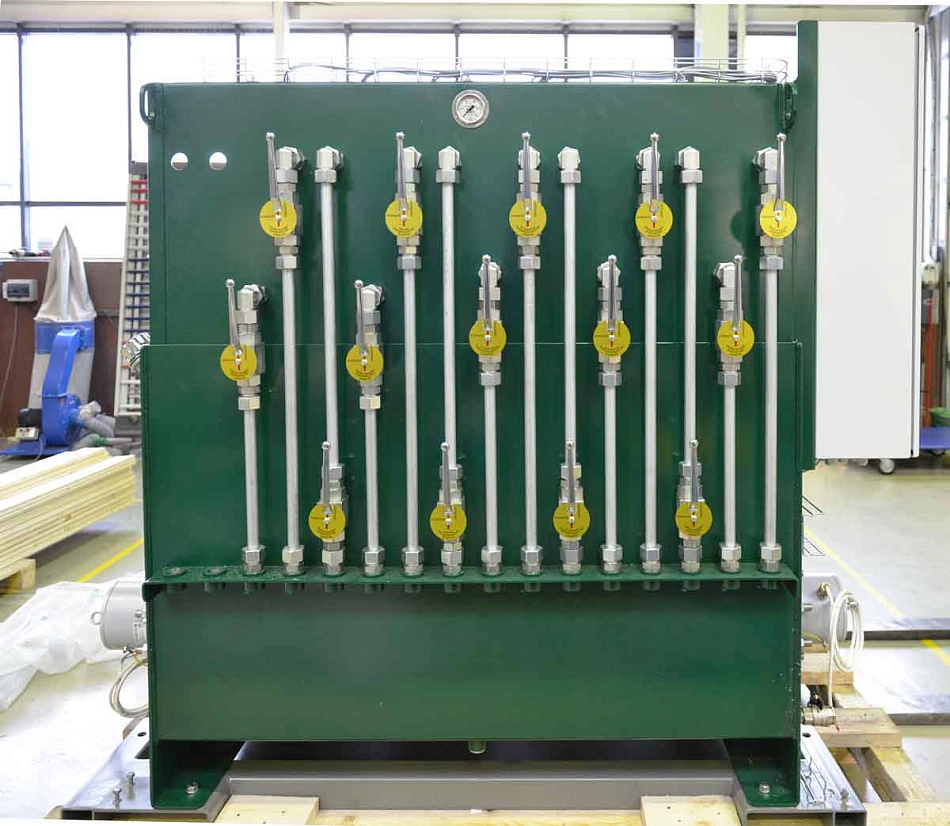

Гидростанция CTR-KV-С0112 для системы взвешивания углепогрузочного комплекса
Характеристики:
| Артикул |
CTR-KV-С0112
|
|
Объем поставки |
гидростанция, гидроцилиндры, система управления, комплект трубопроводов, фитингов и РВД |
|
Объем бака |
1000 л |
|
Номинальное давление |
140 х 2 бар |
|
Номинальный расход |
195 х 2 л/мин |
|
Номинальная потребляемая мощность |
55 х 2 кВт |
|
Рабочая жидкость |
гидравлическое минеральное масло HLP 46 |
Гидростанция предназначена для обеспечения гидравлического питания механизмов углепогрузочного комплекса, предназначенного для автоматизированной дозированной погрузки угля в железнодорожные вагоны.
Гидростанция обеспечивает работу следующих механизмов:
- гидроцилиндра привода призмы распределителя;
- гидроцилиндров привода шибера бункера накопителя;
- гидроцилиндров привода шибера бункера дозатора;
- гидроцилиндров привода устройства телескопического.
Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
Все гидроцилиндры оборудованы датчиками перемещения для точного контроля их положения и обеспечения синхронности движения пар гидроцилиндров. Управление гидроцилиндрами осуществляется от гидрораспределителей с пропорциональным управлением. Для обеспечения фиксации штоков гидроцилиндров в любом положении используются электроуправляемые нормально-закрытые гидрозамки. Синхронность движения пары гидроцилиндров обеспечивается за счет применения специальных осевых контроллеров типа EWM-MS-AA.

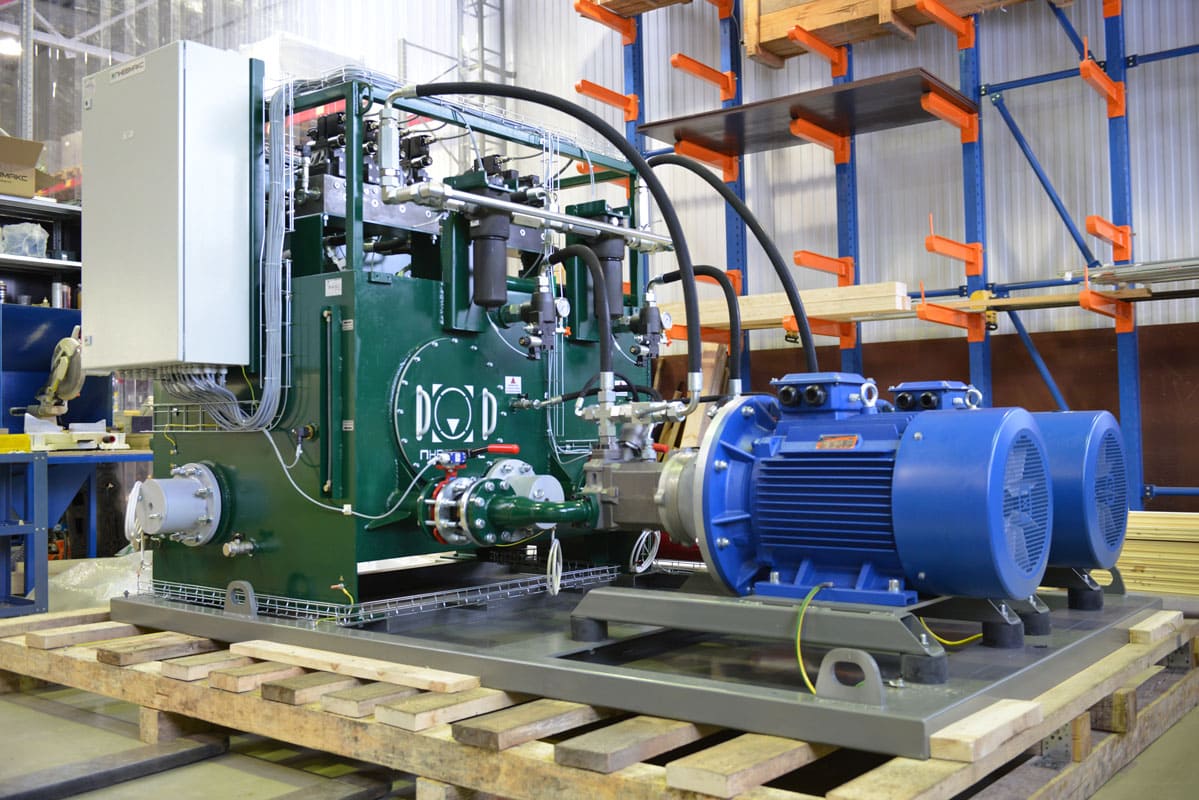

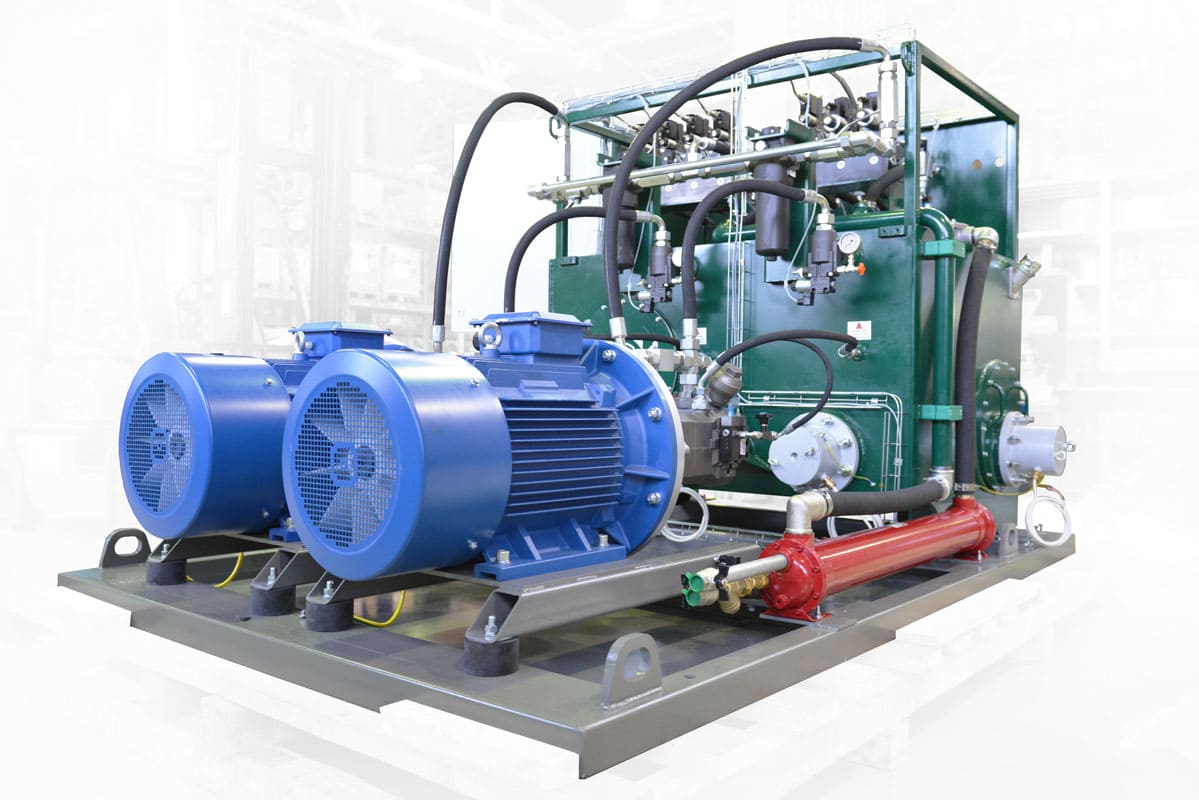

Гидростанция оборудована системой управления, состоящей из силового шкафа и шкафа управления, содержащего всю необходимую контрольную аппаратуру. В качестве силовых агрегатов использованы две мотор-насосные группы, каждая из которых состоит из регулируемого аксиально-поршневого насоса и электродвигателя. На насосе установлен регулятор постоянного давления, обеспечивающий работу гидростанции в режиме постоянной готовности с минимальным энергопотреблением и нагревом рабочей жидкости. Тонкость фильтрации напорного фильтра - 10 мкм, сливного фильтра - 25 мкм. Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника, установленного на сливе рабочей жидкости.
На гидростанции установлены все необходимые датчики для контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
