EWM-MS-AA - Карта управления аналоговая синхронизацией

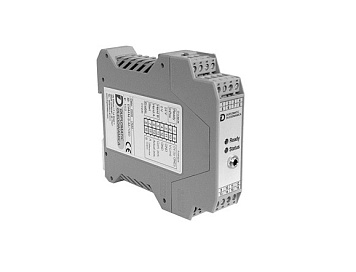

EWM-MS-AA - цифровая карта управления для синхронизации двух гидравлических осей по схеме master/slave с аналоговыми сигналами задания и обратной связи. Для каждой оси используется отдельная карта, поэтому для синхронной работы двух исполнительных механизмов устанавливаются два модуля EWM-MS-AA. Одна ось работает как мастер, вторая как ведомая; контроллер ведомой оси получает информацию о положении мастера и корректирует собственное движение при возникновении рассогласования.

Контроллер одновременно выполняет функции позиционирования и синхронизации. Если фактическое положение ведомой оси начинает отличаться от положения мастера, скорость ведомой оси увеличивается или уменьшается до компенсации ошибки синхронизации. Для корректной работы системы скорость мастера должна оставлять запас для такой коррекции, поэтому при настройке синхронного движения максимальную скорость ограничивают относительно предельной скорости привода. Дополнительно скорость может задаваться внешним аналоговым сигналом 0-10 В.

Технические характеристики карты EWM-MS-AA

Синхронизация master/slave и позиционирование

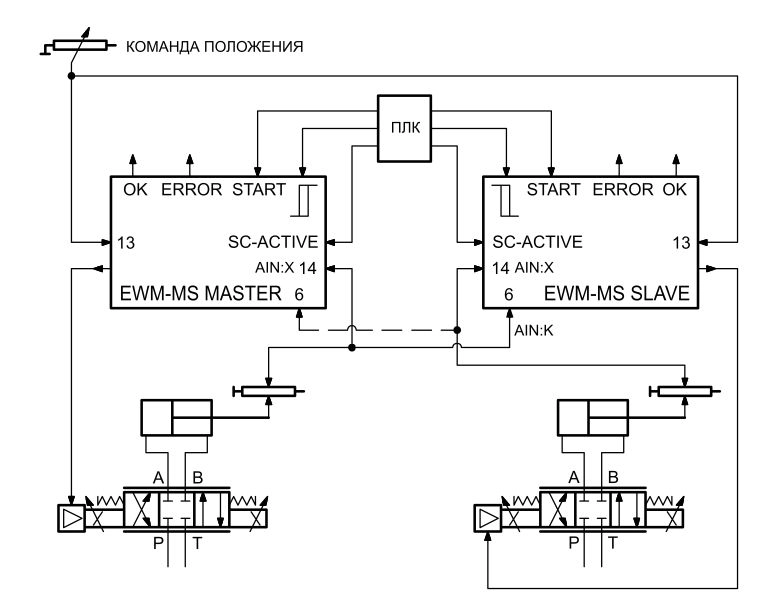

EWM-MS-AA может работать как обычный контроллер позиционирования либо в режиме синхронизации. Переключение выполняется цифровым входом SC-ACTIVE. В режиме синхронизации фактическое положение оси мастера передается в контроллер ведомой оси, а ошибка между положениями двух исполнительных механизмов используется для корректировки управляющего сигнала. Выход STATUS при этом может использоваться для контроля ошибки синхронизации, а в режиме обычного позиционирования отображает превышение установленной ошибки положения.

Для настройки динамики предусмотрены параметры разгона, торможения, усиления регулятора синхронизации, демпфирования и ограничения скорости. Контроллер поддерживает линейный закон управления и два варианта SQRT, которые используются при настройке торможения и позиционирования гидравлической оси. Для пропорциональных распределителей с положительным перекрытием также предусмотрена компенсация зоны нечувствительности. :contentReference[oaicite:2]{index=2}

Варианты выходного сигнала EWM-MS-AA

Карта выпускается в трех исполнениях. E0 формирует дифференциальный выходной сигнал ±10 В для управления пропорциональными клапанами со встроенной электроникой. Исполнение E1 использует токовый выход 4-20 мА. Версия M2 имеет встроенный усилитель мощности и может непосредственно управлять электромагнитами с током 1,0, 1,6 или 2,6 А. Поэтому при подборе EWM-MS-AA необходимо учитывать тип управляющего сигнала конкретного пропорционального клапана или распределителя.

Настройка и заказ карты управления EWM-MS-AA

Параметры EWM-MS-AA настраиваются через интерфейс RS232C с помощью программного комплекта EWMPC. Через программное обеспечение задаются масштабирование аналоговых входов, ускорение и торможение, коэффициенты синхронизации, ограничение скорости, компенсация зоны нечувствительности, полярность выходного сигнала и другие параметры привода. Настройки могут сохраняться во внутренней памяти карты.

ПНЕВМАКС поставляет карты управления EWM-MS-AA и выполняет подбор исполнения по типу управляющего сигнала и структуре гидравлической системы. Купить или заказать EWM-MS-AA можно в исполнении E0, E1 или M2 в зависимости от используемого пропорционального клапана и требований к управлению исполнительными механизмами.

Коды для заказа
