Гидростанция CTR-KV-СXXXX-5STML-MSHAL центрирования полосы для 5-и клетьевого стана
Станция специального исполнения CTR-KV-СXXXX-5STML-MSHAL предназначена питания гидроэнергией механизма центрирования полосы 5-ти кл. стана холодной прокатки.
Рабочее давление 70 бар, запас по мощности двигателей позволяет при необходимости поднять давление до 105 бар. Компоновка гидростанции может быть скорректирована дополнительно. В системе управления предусмотрена интеграция в верхний уровень.
Насосная станция «CTR-KV-СXXXX-5STML-MSHAL» предназначена для работы и управления отдельно установленным сервоклапаном ф. MOOG серии 631-502 (не входит в объем поставки).
Данная система совместно с отдельным дополнительным оборудованием выполняет функцию центрирования прокатываемой полосы на натяжной станции петлевого устройства, 5-и клетьевого стана холодной прокатки.

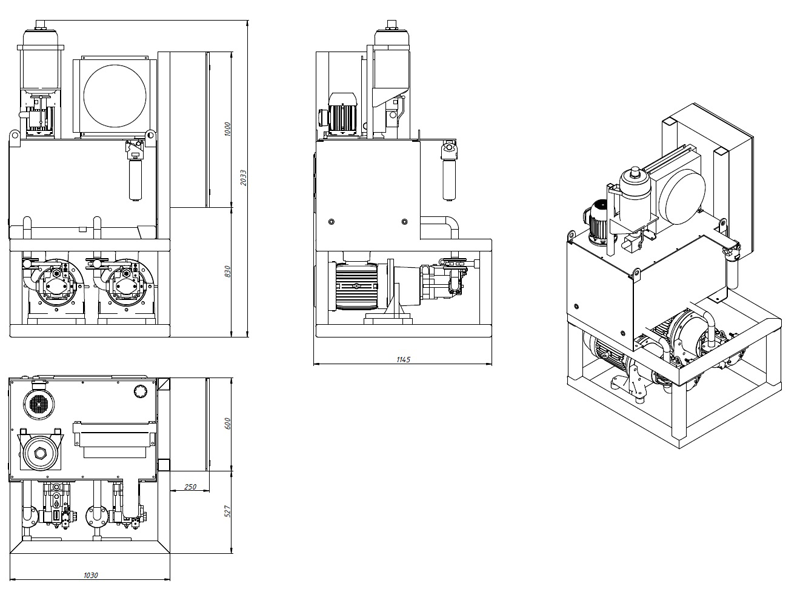

Станция состоит из бака, смонтированного на раме, под которым располагаются две насос-моторные группы: одна основная, другая резервная. Насос-моторные группы имеют в составе регулируемые аксиально-поршневые насосы Duplomatic «VPPL-070PC6-R10S/20N» и электродвигатели «АИР160S4У3 15/1500 B35». Насос-моторные группы оборудованы отсечными кранами и всасывающими фильтрами.
На крышке бака смонтированы:напорные и сливные фильтры с визуальными и электрическими индикаторами засоренности, контур фильтрации и воздушно-масляного охлаждения, аналоговый датчик давления, предохранительный клапан с манометром, гидроаккумулятор с предохранительным блоком, два реле давления.
Гидростанция имеет резьбовые присоединения напорного и сливного каналов. На баке смонтированы: электро-визуальные датчики уровня, аналоговый датчик температуры.

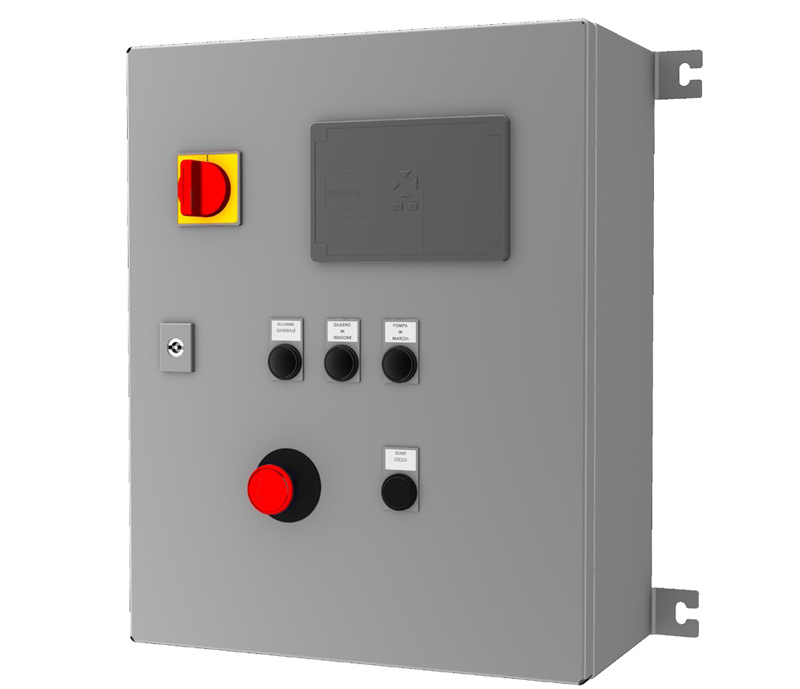

Шкаф управления выполнен на базе контроллера и может располагаться на раме гидростанции, либо смонтирован отдельно на раме или стене на выбор Заказчика.
Перечень основных функций:
- Управление насос-моторными группами, включая автоматический переход на резервный контурc
- Блокировки по аварийным сигналам датчиков
- Индикация и выдача предупредительных и аварийных сигналов
- Управления контуром кондиционирования
- Интеграция в систему управления верхнего уровня (протокол связи согласовывается дополнительно)
- Ручной режим
В объем поставки системы входят:
- Гидростанция с системой управления – 1шт;
- Комплект ЗИП;
- Техническая документация – 2 экз. Вся документация поставляется на русском языке и бумажном носителе и на электронном носителе информации (CD/DVD).
