1280-1294 - Миницилиндры по стандарту ISO 6432

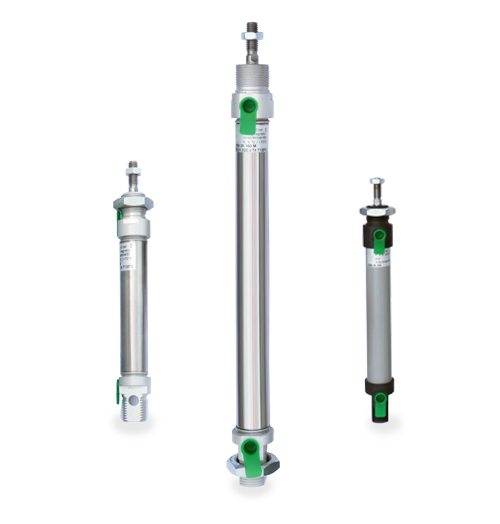

Миницилиндры по стандарту ISO 6432 серии 1280, 1281, 1282, 1283, 1284, 1285, 1286, 1287, 1288, 1289, 1290, 1291, 1292, 1293 и 1294 используются для задач по линейному перемещению. Гильза и шток изготовлены из нержавеющей стали, крышки - из алюминиевого сплава. Все цилиндры поставляются в комплекте с гайкой штока и крышки.
Миницилиндры серии MIR по ISO 6432 (диаметр поршня ø12, 16, 20, 25 мм) и вне стандарта (диаметр поршня ø8, 10, 32 мм) являются наиболее распространенным приводом для широкого круга задач по линейному перемещению.
Гильза и шток изготовлены из нержавеющей стали, крышки - из алюминиевого сплава. Все цилиндры поставляются в комплекте с гайкой штока и крышки.
Максимальное рабочее давление 10 бар (1МПа). Температура эксплуатации –5…+70°С.
Примечания:
-
Для исполнений 1291-1294 величина хода может быть только: 10, 15, 25, 40, 50 мм;
-
Все цилиндры поставляются в комплекте с гайкой штока и гайкой на крышке;
-
Принадлежности заказываются отдельно;
-
Модель 1280 (в модификации M и A.M , всех диаметров, с рекомендуемыми ходами) всегда имеется в наличии на складе в России.
Миницилиндры серии MIR-INOX выполнены полностью из нержавеющей стали, соответствуют требованиям стандарта ISO 6432 (диаметр поршня 16, 20, 25 мм) и вне стандарта (диаметр поршня 32 мм) для работы в условиях агрессивного воздействия окружающей среды или для обеспечения гарантированной нейтральности к окружающей среде.
Максимальное рабочее давление 10 бар (1МПа).
Примечание:
- Все цилиндры поставляются в комплекте с гайкой штока и крышки;
- Принадлежности заказываются отдельно.
Код для заказа:
| 1 | . | 2 | . | 3 | . | 4 | 5 |

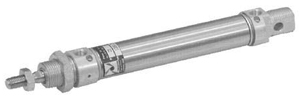

| 1280 | 25 | 0050 | M | T |
| 1 | Модель |
1280 = базовое исполнение 1281 = без задней проушины 1282 = с проходным штоком 1291 = базовое исполнение с передней возвратной пружиной (ход не более 50 мм) 1292 = базовое исполнение с задней возвратной пружиной (начиная с Ø 16, ход не более 50 мм) 1293 = без задней проушины с передней возвратной пружиной (ход не более 50 мм) 1294 = без задней проушины с задней возвратной пружиной (начиная с Ø 16, ход не более 50 мм) |
| 2 | Диаметр поршня | 8, 10, 12, 16, 20, 25, 32 мм |
| 3 |
Ход (рекомендуемые варианты) |
15 - 25 - 50 - 75 - 80 - 100 мм (для Ø 8, 10) 15 - 25 - 50 - 75 - 80 - 100 - 150 - 160 - 200 - 250 - 300 мм (для Ø 12, 16) 15 - 25 - 50 - 75 - 80 - 100 - 150 - 160 - 200 - 250 - 300 - 320 - 350 - 400 мм (для Ø 20, 25) 15 - 25 - 50 - 75 - 80 - 100 - 150 - 160 - 200 - 250 - 300 - 320 - 350 - 400 - 450 - 500 мм (для Ø 32) |
| 4 | Исполнение |
M = магнитный без демпфирования A.M = магнитный с демпфированием (начиная с Ø 16) B = с удлиненным штоком для установки фиксатора штока 1260.Ø.51BS (только для исполнения 1280-1281 С Ø 20 И 25 мм) |
| 5 | Опции |
Пропустить, если не требуется T = с уплотнениями из HNBR для высокой температуры (до +120 °С) V = с уплотнениями из VITON для пыльной среды |
• Для исполнений 1291-1294 величина хода может быть только: 10, 15, 25, 40, 50 мм;
• Все цилиндры поставляются в комплекте с гайкой штока и гайкой на крышке;
• Принадлежности заказываются отдельно;
• Модель 1280 (в модификации M и A.M , всех диаметров, с рекомендуемыми ходами) всегда имеется в наличии на складе в России.
Скачать 2D и 3D модели товара «Миницилиндры по стандарту ISO 6432 1280-1294» Вы можете по кнопке «CAD-модель» выше.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
